SPB015N
EAN
3250615514868
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager

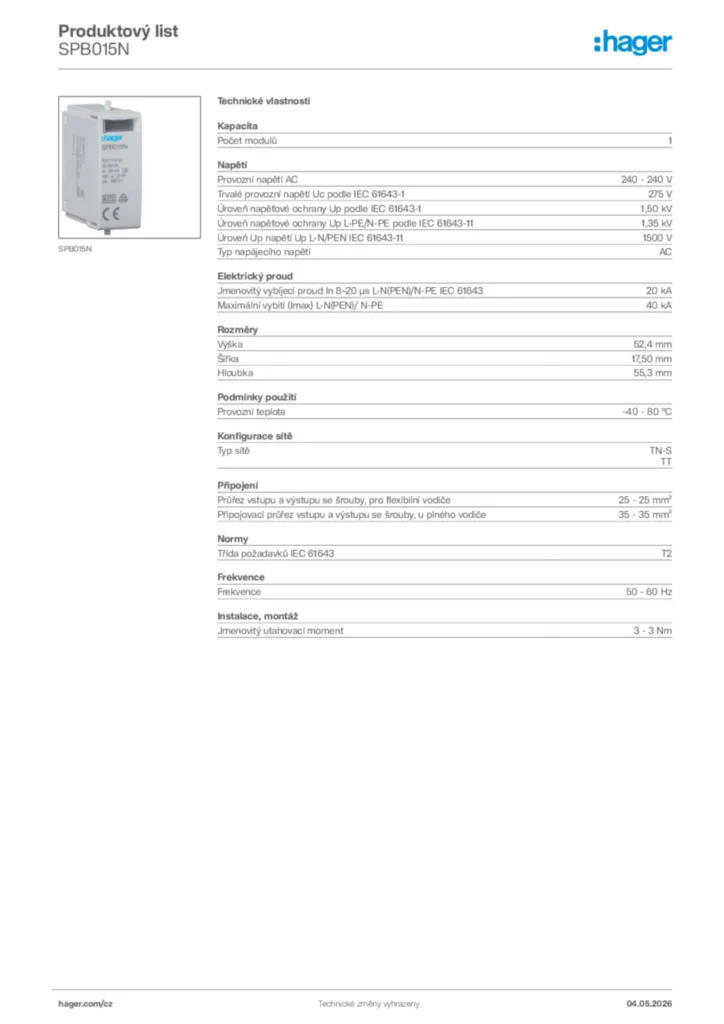

Technické vlastnosti
Kapacita
-
Počet modulů1
Napětí
-
Provozní napětí AC240 - 240 V
-
Trvalé provozní napětí Uc podle IEC 61643-1275 V
-
Úroveň napěťové ochrany Up podle IEC 61643-11,50 kV
-
Úroveň napěťové ochrany Up L-PE/N-PE podle IEC 61643-111,35 kV
-
Úroveň Up napětí Up L-N/PEN IEC 61643-111 500 V
Elektrický proud
-
Jmenovitý vybíjecí proud In 8–20 µs L-N(PEN)/N-PE IEC 6164320 kA
-
Maximální vybití (Imax) L-N(PEN)/ N-PE40 kA
Rozměry
-
Výška52,4 mm
-
Šířka17,50 mm
-
Hloubka55,3 mm
Podmínky použití
-
Provozní teplota-40 - 80 °C
Konfigurace sítě
-
Typ sítěTN-S, TT
Připojení
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče25 - 25 mm²
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče35 - 35 mm²
Normy
-
Třída požadavků IEC 61643T2
Frekvence
-
Frekvence50 - 60 Hz
Instalace, montáž
-
Jmenovitý utahovací moment3 - 3 Nm
