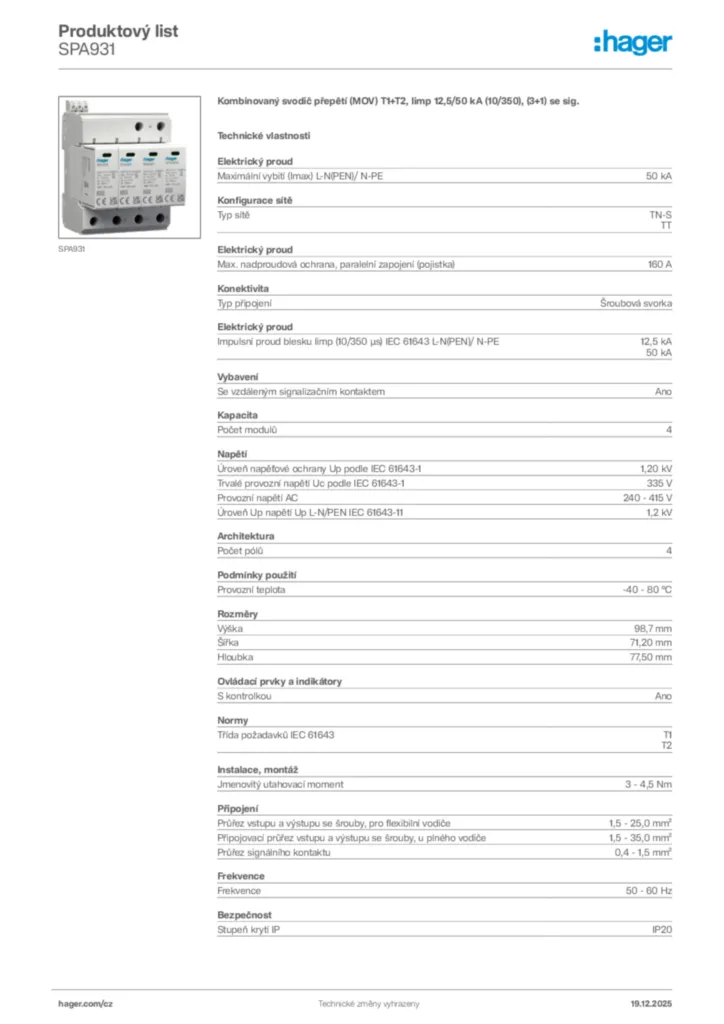

Kombinovaný svodič přepětí (MOV) T1+T2, Iimp 12,5/50 kA (10/350), (3+1) se sig. SPA931
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Kombinovaný svodič pro napájecí systémy 2 dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Elektrický proud
-
Maximální vybití (Imax) L-N(PEN)/ N-PE50 kA
-
Max. nadproudová ochrana, paralelní zapojení (pojistka)160 A
-
Impulsní proud blesku Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE12,5 kA, 50 kA
Konfigurace sítě
-
Typ sítěTN-S, TT
Konektivita
-
Typ připojeníŠroubová svorka
Vybavení
-
Se vzdáleným signalizačním kontaktemAno
Kapacita
-
Počet modulů4
Napětí
-
Úroveň napěťové ochrany Up podle IEC 61643-11,20 kV
-
Trvalé provozní napětí Uc podle IEC 61643-1335 V
-
Provozní napětí AC240 - 415 V
-
Úroveň Up napětí Up L-N/PEN IEC 61643-111,2 kV
Architektura
-
Počet pólů4
Podmínky použití
-
Provozní teplota-40 - 80 °C
Rozměry
-
Výška98,7 mm
-
Šířka71,20 mm
-
Hloubka77,50 mm
Ovládací prvky a indikátory
-
S kontrolkouAno
Normy
-
Třída požadavků IEC 61643T1, T2
Instalace, montáž
-
Jmenovitý utahovací moment3 - 4,5 Nm
Připojení
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče1,5 - 25,0 mm²
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče1,5 - 35,0 mm²
-
Průřez signálního kontaktu0,4 - 1,5 mm²
Frekvence
-
Frekvence50 - 60 Hz
Bezpečnost
-
Stupeň krytí IPIP20
