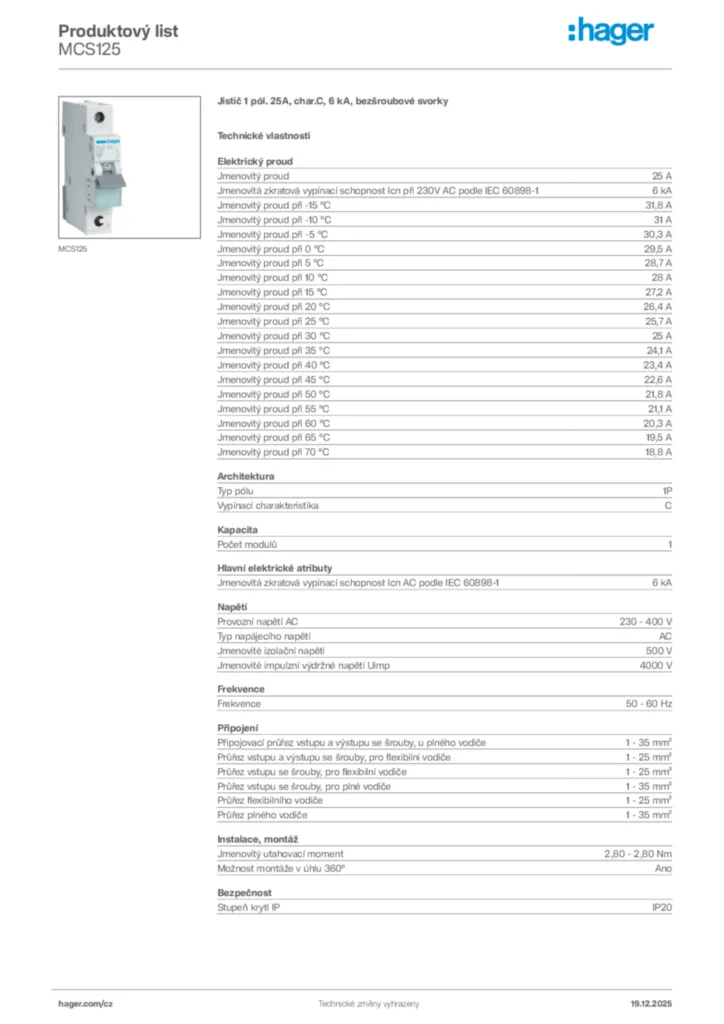

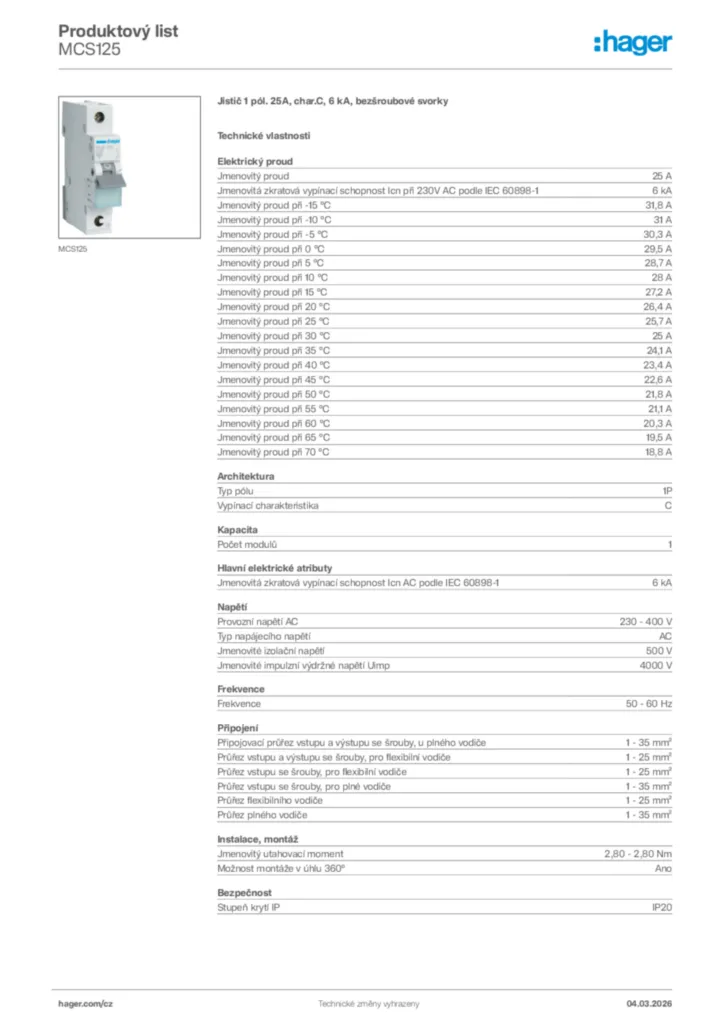

Jistič 1 pól. 25A, char.C, 6 kA, bezšroubové svorky MCS125
EAN
3250614315206
Balení
12 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Adaptér lišty DIN 1 dostupné produkty -
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty -
Blok kontaktů pomocných zařízení 2 dostupné produkty -
Vypínací spoušť 2 dostupné produkty -
Podpěťová cívka 2 dostupné produkty -
Zobrazit více 1 další dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud25 A
-
Jmenovitá zkratová vypínací schopnost Icn při 230V AC podle IEC 60898-16 kA
-
Jmenovitý proud při -15 °C31,8 A
-
Jmenovitý proud při -10 °C31 A
-
Jmenovitý proud při -5 °C30,3 A
-
Jmenovitý proud při 0 °C29,5 A
-
Jmenovitý proud při 5 °C28,7 A
-
Jmenovitý proud při 10 °C28 A
-
Jmenovitý proud při 15 °C27,2 A
-
Jmenovitý proud při 20 °C26,4 A
-
Jmenovitý proud při 25 °C25,7 A
-
Jmenovitý proud při 30 °C25 A
-
Jmenovitý proud při 35 °C24,1 A
-
Jmenovitý proud při 40 °C23,4 A
-
Jmenovitý proud při 45 °C22,6 A
-
Jmenovitý proud při 50 °C21,8 A
-
Jmenovitý proud při 55 °C21,1 A
-
Jmenovitý proud při 60 °C20,3 A
-
Jmenovitý proud při 65 °C19,5 A
-
Jmenovitý proud při 70 °C18,8 A
Architektura
-
Typ pólu1P
-
Vypínací charakteristikaC
Kapacita
-
Počet modulů1
Hlavní elektrické atributy
-
Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-16 kA
Napětí
-
Provozní napětí AC230 - 400 V
-
Typ napájecího napětíAC
-
Jmenovité izolační napětí500 V
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
Frekvence
-
Frekvence50 - 60 Hz
Připojení
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče1 - 35 mm²
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče1 - 25 mm²
-
Průřez vstupu se šrouby, pro flexibilní vodiče1 - 25 mm²
-
Průřez vstupu se šrouby, pro plné vodiče1 - 35 mm²
-
Průřez flexibilního vodiče1 - 25 mm²
-
Průřez plného vodiče1 - 35 mm²
Instalace, montáž
-
Jmenovitý utahovací moment2,80 - 2,80 Nm
-
Možnost montáže v úhlu 360°Ano
Bezpečnost
-
Stupeň krytí IPIP20
Podmínky použití
-
Stupeň znečištění podle IEC 60664/IEC 60947-22
-
Třída omezení energie I²t3
-
Ochrana před vzdušnou vlhkostíPro jakékoli klima
-
Provozní teplota-25 - 70 °C
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu3 W
Konektivita
-
Typ konektoru/zástrčkyZásuvná přípojka
-
Vyrovnání horního připojení pro modulární zařízeníZarovnaná svorka
Rozměry
-
Výška83,40 mm
-
Šířka17,50 mm
-
Hloubka70 mm
