NH2 pojistkový sokl 3 x 400 A na přípojnice rozteče 60 mm, M10 LT253U
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Proudové transformátory 5 product.page.accessories.products-available -
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 1 product.page.accessories.products-available -
Mechanické příslušenství pro nízkonapěťové komponenty 1 product.page.accessories.products-available -
Připojení kabelové svorky 3 product.page.accessories.products-available
product.page.accessories.title-modal
catalog.pageproduct.tab_additional_title.link
Elektrický proud
-
Jmenovitý proud IN400 A
-
Jmenovitý proud pro pojistkové vložky25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 300 A
-
Jmenovitý podmíněný zkratový proud Icc50 kA
-
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 6094715,20 kA
Pojistka
-
Velikost pojistkyNH2
Architektura
-
Počet pólů3
Připojení
-
Typ výstupu konektoru/zástrčkySvorka M10
-
Typ vstupního konektoru/zástrčkySvorka M10
-
Průřez plného vodiče70 - 300 mm²
-
Průřez flexibilního vodiče70 - 300 mm²
-
Typ výstupního připojeníŠroubová svorka
-
Typ připojení – vstupŠroubová svorka
Instalace, montáž
-
Jmenovitý utahovací moment20 - 20 Nm
-
Utahovací moment pro montáž na přípojnici8 - 8 Nm
-
MontážSystém přípojnic
-
Možnost vodorovné montážecatalog.pageproduct.attribute_boolean.yes
Výkon
-
Ztrátový výkon na vstupu IN37 W
-
Ztrátový výkon při plném zatížení139 W
-
Ztrátový výkon pojistkové vložky instalované v přístroji34 W
Napětí
-
Jmenovité izolační napětí1 000 V
-
Provozní napětí AC400 - 690 V
Bezpečnost
-
Stupeň krytí IPIP20
Pouze pro interní použití
-
SdartníIEC/EN 60269
Konektivita
-
Druh montážeUpevnění šrouby
Rozměry
-
Šířka/tloušťka přípojnice12 - 30 mm
-
Vzdálenost přípojnic60 mm
-
Délka130 mm
-
Šířka210 mm
-
Výška308 mm
Trvanlivost
-
Mechanická životnost v cyklech800
-
Elektrická životnost v počtu cyklů200
Frekvence
-
Frekvence50 - 60 Hz
Funkce
-
Má otočný mechanismuscatalog.pageproduct.attribute_boolean.no
Podmínky použití
-
Skladovací/přepravní teplota-25 - 55 °C
-
Stupeň znečištění podle IEC 60664/IEC 60947-23
-
Provozní teplota-25 - 55 °C
catalog.pageproduct.title_sustainability.h2
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. catalog.pageproduct.product_description_learn_more.link
catalog.pageproduct.sustainability_block.downloads_h3
catalog.pageproduct.title_asset.h2
-

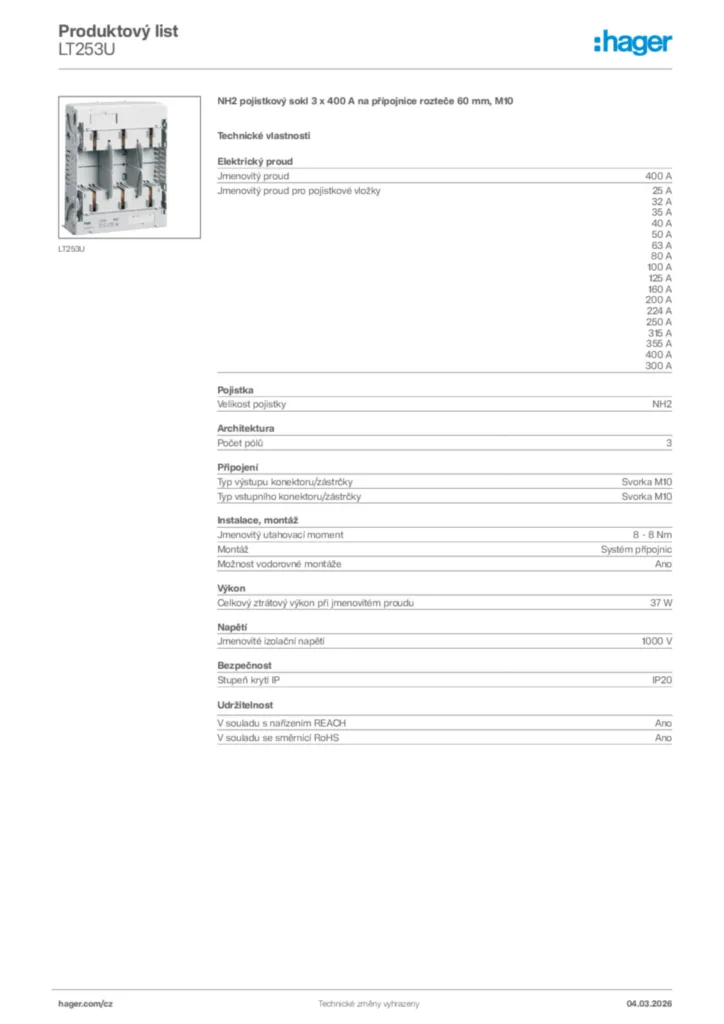

GeneratedProductDatasheet
