Pojistkové spodky NH a příslušenství

Pojistkový spodek NH00, 3 x 160 A, pro přípojnice rozteče 40 mm, 70 mm² L00C

Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

Stáhnout technický list

Technické vlastnosti

Jmenovitý proud IN

160 A
Jmenovitý proud pro pojistkové vložky

6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A

Velikost pojistky

NH00

Počet pólů

4

Typ vstupního konektoru/zástrčky

Klecová svorka
Průřez plného vodiče

1.5 - 70 mm²
Průřez flexibilního vodiče

1.5 - 70 mm²

Utahovací moment pro montáž na přípojnici

6 - 6 Nm
Montáž

Systém přípojnic
Možnost vodorovné montáže

Ano
Montážní/připojovací poloha

Horizontální, Vertikální
Jmenovitý utahovací moment horní svorky

2,60 - 2,60 Nm

Ztrátový výkon na vstupu IN

10,60 W
Ztrátový výkon pojistkové vložky instalované v přístroji

12 W

Jmenovité izolační napětí

8 V
Kategorie přepětí podle IEC 60947-1

3
Provozní napětí AC

690 - 690 V

Stupeň krytí IP

IP00
Konvenční teplotní proud volného vzduchu s pojistnou vložkou a standardním průřezem IEC 60947-1

160 A

Sdartní

IEC/EN 60269

Šířka/tloušťka přípojnice

5 - 10 mm
Vzdálenost přípojnic

40 mm
Délka

110 mm
Šířka

235 mm
Výška

135 mm

Frekvence

50 - 60 Hz

Má otočný mechanismus

Ne

Skladovací/přepravní teplota

-25 - 70 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

3
Provozní teplota

-25 - 70 °C

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

Bez REACh-SVHC Ano

Certifikace a dokumenty

REACH declaration L00C

PDF

RoHS report L00C

PDF

Ke stažení

Více dokumentace

Pojistkový spodek NH00, 3 x 160 A, pro přípojnice rozteče 40 mm, 70 mm² L00C

Technické vlastnosti

Environmentální hodnota

Certifikace a dokumenty

Ke stažení

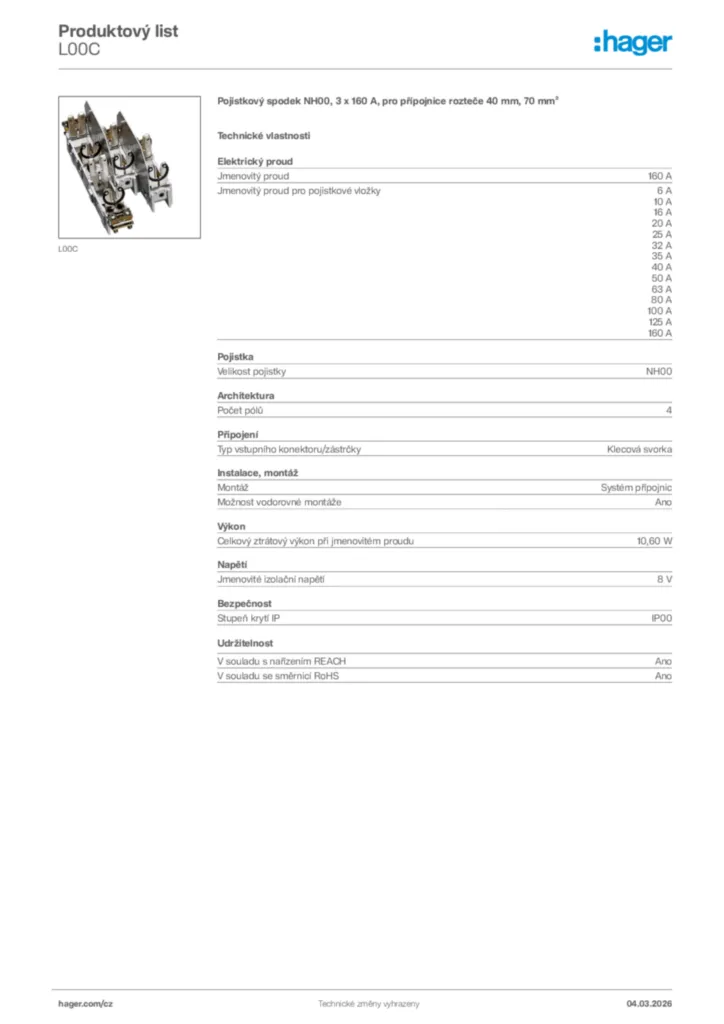

Datový list produktu
