Rozvaděč nástěnný multimediální série univers FWB, krytí IP30, třída izolace II, rozměry 950x550x161 mm, určený pro vnitřní prostředí. Oceloplechový barvy RAL 9010 (bílá). S oceloplechovými dveřmi s perforací pro lepší cirkulaci vzduchu. Určen pro běžné modulové přístroje do 125 A, s odděleným prostorem pro instalaci multimediálních prvků na montážní desky.
EAN
3250612740239
Balení
1 ks
Rozvaděč nástěnný FWB IP30, tř. II, multimed., 950x550x161, 72M+MP, perf. dveře FWB62K1
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Běžné příslušenství 1 dostupné produkty -
Kabelová přiruba pro rozvaděč 5 dostupné produkty -
Vestavěné pole pro telekomunikace 1 dostupné produkty -
Dveře 1 dostupné produkty -
Patch panel pro rozvaděč 5 dostupné produkty -
Oddělovací deska pro elektroměry/rozvaděče 3 dostupné produkty
Dokončete svůj systém
-
FZ428
Kabelová příruba pro záda rozvaděče, pro kabely 20x 5-9 mm, IP44/54
-
FZ425Kabelová příruba rozvaděče, 13 průchodek, IP44/54
-
FZ460NPlastová příruba s 7 předlis. otvory pro kabelové průchodky IP44/54
-
FZ466NPlastová příruba s 16 předlis. otvory pro kabelové průchodky IP44/54
-
FZ468NPlastová příruba bez předlis. otvorů pro kabelové průchodky IP44/54
-
FZ12MK
Patch panel prázdný pro montáž prvku 12 x Keystone JACK na lištu DIN
-
FZ12MMOPatch panel prázdný pro montáž prvku 12 x (E-DAT Format) na lištu DIN
-
VZ02MMDržák multimediálních prvku dvoudílný, plastový
-
UM00K3Patch panel pro 10x E-dat keyston a 2x zásuvku 230V
-
UM00K4Patch panel pro 24x E-dat keyston
-
UZ41M1Montážní deska, 1 pole 599x247 mm
-
UM00M0Plastová perforovaná montážní deska 175x250 mm
-
UZ41M5Montážní panel perforovaný, 1 pole, 4 řady, 460x248 mm
-
UZ52M5Montážní panel perforovaný, 2 pole, 5 řad, 610x498 mm
-
UZ61M5Montážní panel perforovaný, 1 pole, 6 řad, 760x248 mm
-
UZ62M5Montážní panel perforovaný, 2 pole, 6 řad, 760x498 mm
-
UZ25V2Kabelová spona, malá (20 ks)
-
UZ01Z2Průchozí izolační držák DIN lišty, univers N, (2 ks)
-
UZ00Z2Koncový izolační držák DIN lišty, univers N, (2 ks)
-
FZ803BDržáky pro vnější upevnění
-
U84TKoncový izolační držák DIN lišty, univers N, (2 ks)
-
VZ340Upevňovací sada 200 mm pro montáž přístrojů na perforovanou desku
Technické vlastnosti
Připojení
-
Počet vstupů potrubí8
Instalace, montáž
-
Vhodné pro venkovní použitíNe
-
MontážMontáž na omítku
Elektrický proud
-
Jmenovitý proud125 A
Vybavení
-
Počet lišt6
-
Počet řad v rozvaděči6
-
Počet polí v šířce2
-
ZámekNe
-
Má neutrální svorkovniciAno
-
Má uzemňovací svorkovniciAno
-
Montážní deskaAno
Kapacita
-
Počet modulů72
Funkce
-
Má ochranný hlavní vypínačNe
-
Se vstupy potrubíAno
Rozměry
-
Výška950 mm
-
Šířka550 mm
-
Hloubka165 mm
-
Vestavěná výška950 mm
-
Vestavěná šířka550 mm
-
Vestavěná hloubka161 mm
-
Počet jednotek šířky24
Kryt, dveře
-
Počet dveří rozvaděče1
-
Typ rukojetiVýklopná rukojeť se západkou
-
Dveře/kryt průhlednéNe
-
Typ dveří rozvaděčeJednokřídlé dveře
Konektivita
-
Druh montážeMontáž na omítku
Materiál
-
MateriálOcel
-
Kód RAL9010
-
BarvaBílá
-
Materiál montážní deskyAkrylonitril-styren-akrylát (ASA), Polycarbonat (PC)
-
Odolnost proti ultrafialovému zářeníNe
Bezpečnost
-
Třída izolaceTřída izolaceII
-
Mechanická odolnost IKIK07
-
Stupeň krytí IPIP31
-
Typ uzamčeníBez objímky proti zlomení, Bez zámku
-
Test žhavicím drátem750 °C
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Datový list produktu

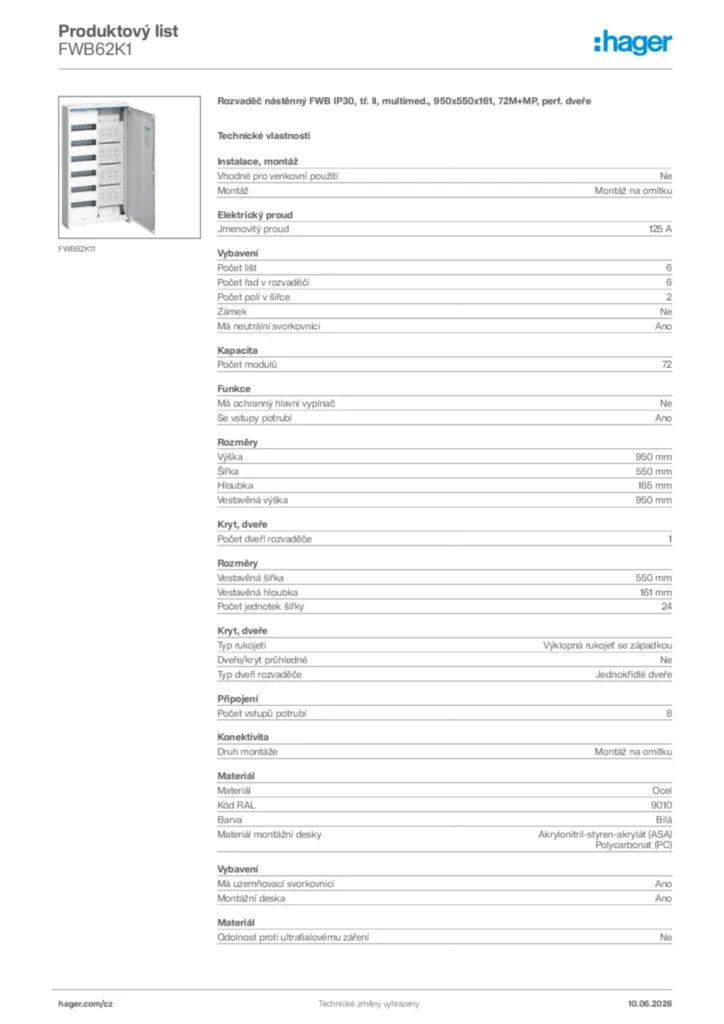

Hager Generováno - Datový list produktu FWB62K1
Rozvaděč nástěnný FWB IP30, tř. II, multimed., 950x550x161, 72M+MP, perf. dveře
PDF -
Instalační návod
Instalační návod International 2026-03-25
PDF1,88 MB -
Prohlášení o shodě
Declaration
Prohlášení o shodě International 2023-05-12
PDF332,34 kB
Declaration
Prohlášení o shodě International 2022-08-29
PDF143,25 kB
Declaration
Prohlášení o shodě International 2022-03-09
PDF1,44 MB
