Proudový chránič 4 pól. 63A / 0,03 A, typ A, 6 kA, QC bešroubové svorky CDS463D
EAN
3250611610878
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Uzamykací blokovací funkce 1 dostupné produkty -
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty -
Podpěťová cívka 2 dostupné produkty -
Vypínací spoušť 2 dostupné produkty -
Podpěťová a přepěťová ochrana 1 dostupné produkty -
Kryt svorek 1 dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Architektura
-
Typ pólu3P+N
Elektrický proud
-
Jmenovitý proud63 A
-
Jmenovitý reziduální provozní proud Idn30 mA
-
Vypínací a otevírací kapacita Idm1,50 kA
-
Jmenovitý podmíněný zkratový proud Inc podle EN 61008-16 kA
-
Jmenovitý proud při -25 °C63 A
-
Jmenovitý proud při -20 °C63 A
-
Jmenovitý proud při -15 °C63 A
-
Jmenovitý proud při -10 °C63 A
-
Jmenovitý proud při -5 °C63 A
-
Jmenovitý proud při 0 °C63 A
-
Jmenovitý proud při 5 °C63 A
-
Jmenovitý proud při 10 °C63 A
-
Jmenovitý proud při 15 °C63 A
-
Jmenovitý proud při 20 °C63 A
-
Jmenovitý proud při 25 °C63 A
-
Jmenovitý proud při 30 °C63 A
-
Jmenovitý proud při 35 °C63 A
-
Jmenovitý proud při 40 °C63 A
-
Jmenovitý proud při 45 °C40 A
-
Jmenovitý proud při 50 °C40 A
-
Jmenovitý proud při 55 °C40 A
-
Jmenovitý proud při 60 °C40 A
-
Jmenovitý proud při 65 °C40 A
-
Jmenovitý proud při 70 °C40 A
Instalace, montáž
-
Jmenovitý utahovací moment horní svorky2,80 - 2,80 Nm
-
Jmenovitý utahovací moment spodní svorky2,80 - 2,80 Nm
-
Jmenovitý utahovací moment2,80 - 2,80 Nm
Napětí
-
Provozní napětí AC230 - 400 V
-
Typ napájecího napětíAC
-
Jmenovité izolační napětí500 V
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
-
Maximální provozní napětí440 V
Frekvence
-
Frekvence50 - 50 Hz
Kapacita
-
Počet modulů4
Přenos
-
Vhodné pro lišty DINAno
Bezpečnost
-
Typ diferenciální ochranyA
-
Stupeň krytí IPIP20
Připojení
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče1 - 25 mm²
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče1 - 16 mm²
-
Průřez flexibilního vodiče16 mm²
-
Průřez plného vodiče25 mm²
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu18,50 W
Podmínky použití
-
Max. nadmořská výška2 000 m
Trvanlivost
-
Elektrická životnost v počtu cyklů2 000
-
Mechanická životnost v cyklech4 000
Konektivita
-
Typ připojeníŠroubová svorka
-
Zarovnání horního připojení pro modulární zařízeníZarovnaná svorka
-
Zarovnání dolního připojení pro modulární zařízeníZarovnaná svorka
Rozměry
-
Výška83 mm
-
Šířka70 mm
-
Hloubka70 mm
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

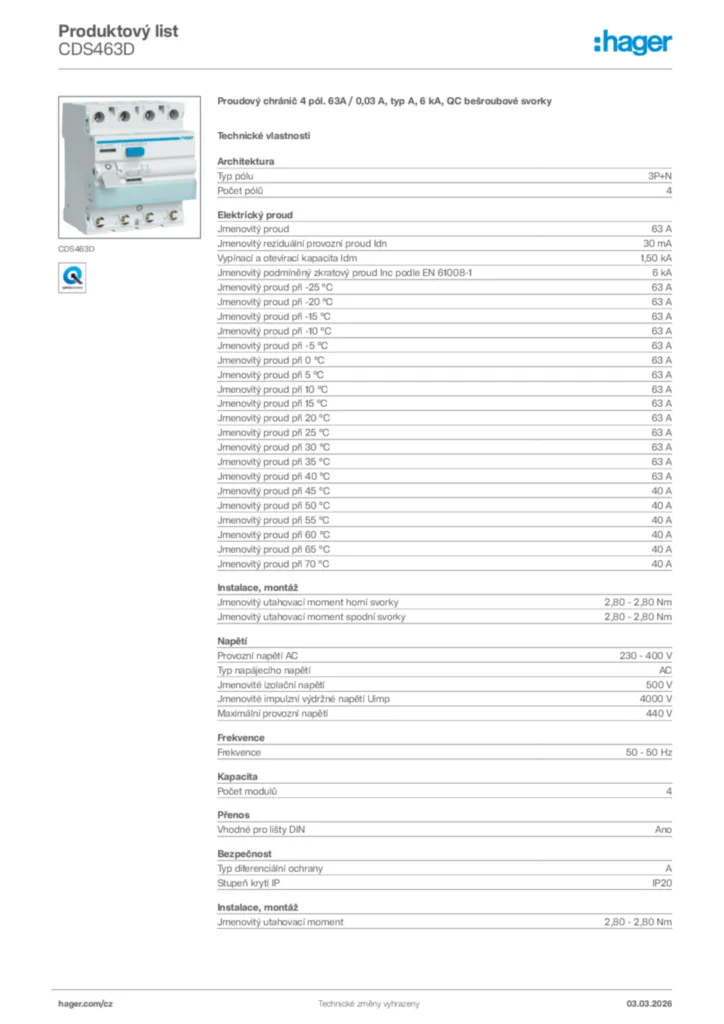

Product datasheet
Hager Produktový list CDS463D
Proudový chránič 4 pól. 63A / 0,03 A, typ A, 6 kA, QC bešroubové svorky
PDF -
Návod k použití
Návod k použití de-DE, ru-RU, cs-CZ 2023-11-13
PDF1,60 MB -
Installation manual
Instalační příručka cs-CZ, de-DE, ru-RU 2014-10-03
PDF3,13 MB
Instalační příručka cs-CZ, de-DE, ru-RU 2023-01-13
PDF1,57 MB -
Declaration of conformity
Prohlášení o shodě en-GB 2025-08-26
PDF672,76 kB
