Automatski osigurač 63A 3-polni, B karakteristika, 6kA MBN363
EAN
3250614310461
Pakovanje
4 Komadi
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Funkcije blokade/paralelnog pogona 1 dostupni proizvodi -
Mehanička dodatna oprema za niskonaponske komponente 1 dostupni proizvodi -
Podnaponski okidač 2 dostupni proizvodi -
Radni okidač 2 dostupni proizvodi -
Modularne sabirnice za faze 4 dostupni proizvodi -
Blok pomoćnih kontakata 2 dostupni proizvodi
Kompletirajte vaš sistem
Tehničke karakteristike
Električna struja
-
Nazivna struja63 A
-
Nazivna servisna prekidna moć Ics pri 230V AC po IEC 60947-26 kA
-
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-16 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-26 kA
-
Nazivna struja pri -15°C76,1 A
-
Nazivna struja pri -10°C74,7 A
-
Nazivna struja pri -5°C73,4 A
-
Nazivna struja pri 0°C72 A
-
Nazivna struja pri 5°C70,6 A
-
Nazivna struja pri 10°C69,1 A
-
Nazivna struja pri 15°C67,6 A
-
Nazivna struja pri 20°C66,1 A
-
Nazivna struja pri 25°C64,6 A
-
Nazivna struja pri 30°C63 A
-
Nazivna struja pri 35°C61 A
-
Nazivna struja pri 40°C58,9 A
-
Nazivna struja pri 45°C56,7 A
-
Nazivna struja pri 50°C54,4 A
-
Nazivna struja pri 55°C52 A
-
Nazivna struja pri 60°C49,6 A
-
Nazivna struja pri 65°C46,9 A
-
Nazivna struja pri 70°C44,2 A
Arhitektura
-
Tip pola3P
-
KrivuljaB
Kapacitet
-
Broj modula3
Glavne električne karakteristike
-
Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-16 kA
Instalacija, montaža
-
Nazivni zatezni moment gornje kleme2,80 - 2,80 Nm
-
Nazivni zatezni moment donje kleme2,80 - 2,80 Nm
-
Nazivni zatezni moment2,80 - 2,80 Nm
-
Vrsta donjeg priključka za modularne uređajebiconnect
-
Vrsta gornjeg priključka za modularne uređajeVijčana stezaljka
-
Moguća montaža 360°Da
Napon
-
Nazivni radni napon Ue400-400 V
-
Vrsta napajanjaAC
-
Nazivni izolacijski napon Ui500 V
-
Nazivni impulsni podnosivi napon Uimp4.000 V
Frekvencija
-
Frekvencija50 - 60 Hz
Veza
-
Presjek vijčanog ulaza i izlaza, za masivne vodiče1 - 35 mm²
-
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče1 - 25 mm²
-
Presjek vijčanog ulaza, za fleksibilne provodnike1 - 25 mm²
-
Presjek ulaza sa vijcima, za masivne vodiče1 - 35 mm²
Sigurnost
-
Ingress Protection (IP) klasaIP20
Uvjeti korištenja
-
Stepen zagađenja prema IEC 60664/IEC 60947-22
-
Klasa ograničenja I²t energije3
-
Zaštita od vlage u zrakuZa sve klimatske uvjete
-
Radna temperatura-25 - 70 °C
Snaga
-
Ukupni gubitak snage pri IN19,9 W
Povezivost
-
Vrsta vezeVijčana stezaljka
-
Poravnanje gornjeg priključka za modularne uređajePoravnata klema
-
Poravnanje donjih priključaka za modularne uređajePoravnata klema
Dimenzije
-
Visina83 mm
-
Širina52,5 mm
-
Dubina70 mm
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda MBN363
-

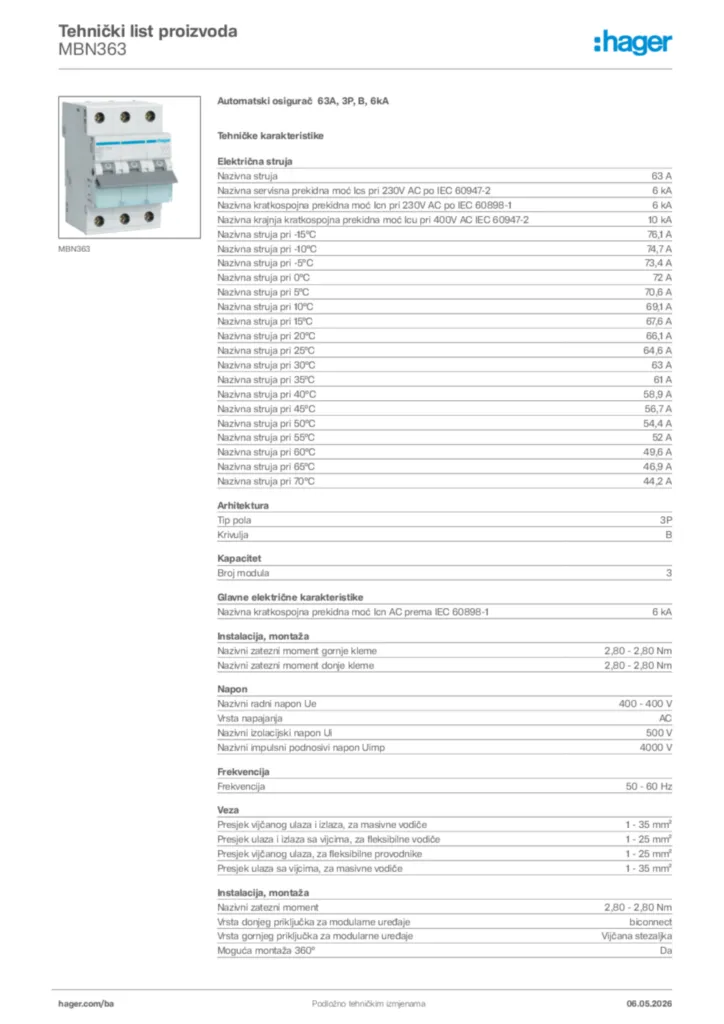

Product datasheet
