Verteilersäule, für universN, mit Sockel, 2010 x 583 x 277 mm ZAL72US
EAN
3250611072997
Marke
Hager
VPE
1 Stück
Preisgruppe
H08
Preis
1.323,16 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
ZAY95075
Sockelfüller, Zubehör, 25 L Sack, zur Reduzierung der Schwitzwasserbildung
41,33 €/ Stück
Optionales Zubehör
-
Einführungsflansch für Gehäuse 4 Produkte verfügbar -
Trennplatte für Zähler-/Verteilerfelder 1 Produkte verfügbar -
Plantasche 1 Produkte verfügbar -
Montagezubehör 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ426
Leitungseinführung,univers,für nicht plombiertenBereich,zum Durchstecken,IP44/54
33,20 € / Stück* -
FZ460NLeitungseinführung, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
37,54 € / Stück* -
FZ466NLeitungseinführung, univers, IP44/54, mit 15 x M16 und 4 x M20 Vorprägungen
37,54 € / Stück* -
FZ468NLeitungseinführung, univers, IP44/54, ohne Vorprägungen
37,54 € / Stück*
-
UZ90T1
Abschottung, universN, senkrecht, 1350mm, bis Tiefe 275mm
38,17 € / Stück*
-
FZ818
Plantasche, Kunststoff, DIN A4, selbstklebend
38,54 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe2010 mm
-
Breite583 mm
-
Tiefe277 mm
-
Materialdicke Seitenwand3,5 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
-
Schließungstyp3-Punkt Schloss
-
Stoßfestigkeit IKIK10
Ausstattung
-
Anzahl Felder2
-
Anzahl der Öffnungen für Flanschplatten2
-
Anzahl Reihen7
Installation, Montage
-
Montage aufEingrabsockel
-
Geeignet für AußenbereichJa
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächeUnbehandelt
-
WerkstoffGlasfaserverstärkter Kunststoff
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser2
-
Mit transparentem Deckel/TürNein
Spannung
-
Nennspannung230 - 400 V
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192,95 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Montageanleitung
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628,68 kB -

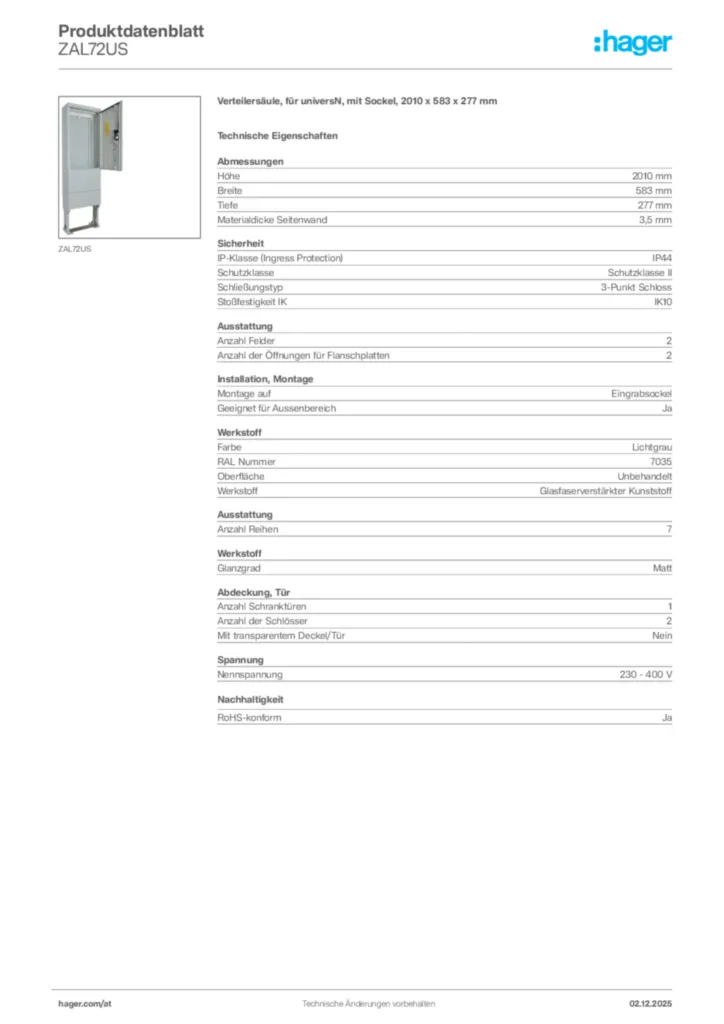

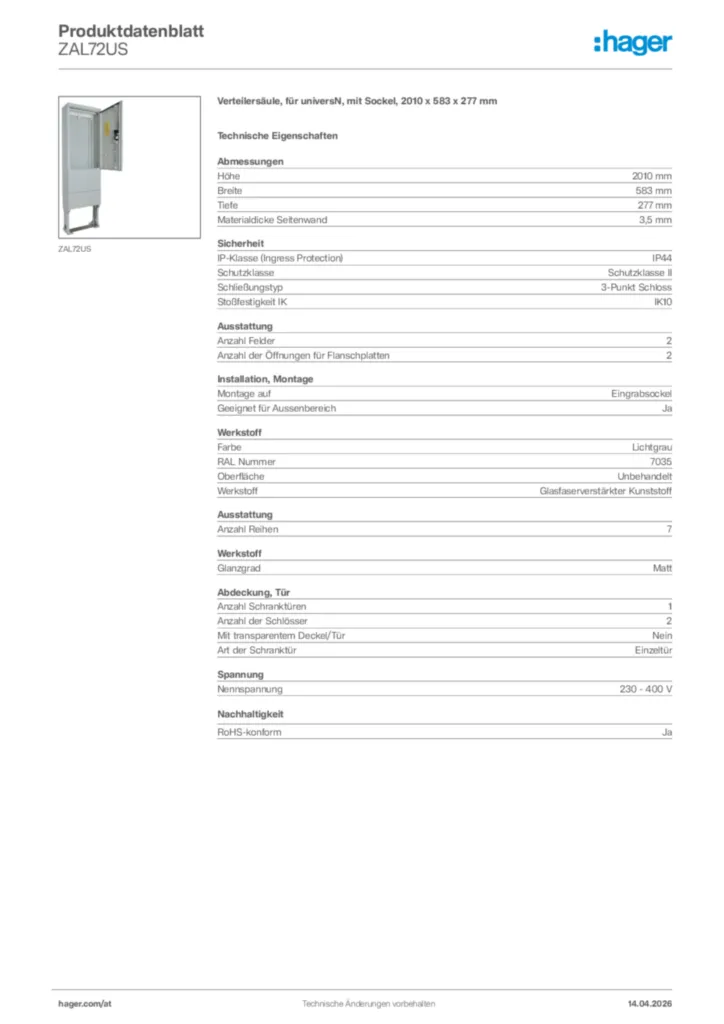

Produktdatenblatt
Produktdatenblatt en-GB 2024-08-14
PDF1,52 MB
Produktdatenblatt en-GB 2024-09-05
PDF873,93 kB -
Konformitätserklärung
Konformitätserklärung en-GB 2024-09-12
PDF188,94 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAL52USVerteilersäule, für universN, mit Sockel, 1710 x 583 x 277 mmPreis1.151,95 €/ Stück * -
2
ZAL53UKabelverteilerschrank, für universN, 1005 x 780 x 315mmPreis1.671,50 €/ Stück * -
3
ZAL64UKabelverteilerschrank, für universN, 1005 x 1110 x 315mmPreis2.377,29 €/ Stück * -
4
ZAL73USVerteilersäule, für universN, mit Sockel, 2010 x 839 x 277 mmPreis1.699,00 €/ Stück * -
5
ZAL83UKabelverteilerschrank, für universN, 1355 x 780 x 315mmPreis2.119,25 €/ Stück *
Ausschreibungstext
Verteilersäule, für universN, mit Sockel, 2010 x 583 x 277 mm
Verteilersäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Leersäule vorbereitet für den Einbau von UniversN. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Verteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 2010 mm
Breite: 583 mm
Tiefe: 277 mm
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Schließungstyp: 3-Punkt Schloss
Anzahl Felder: 2
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZAL72US
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Verteilersäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Leersäule vorbereitet für den Einbau von UniversN. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Verteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 2010 mm
Breite: 583 mm
Tiefe: 277 mm
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Schließungstyp: 3-Punkt Schloss
Anzahl Felder: 2
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZAL72US
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
