Taster Schließer, 2 Meldekontakten, Wipp-Einsatz Unterputz, 10 A WDE503101
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Mehr sehen (181)
Optionales Zubehör
-
Beleuchtungseinsatz für Installationsschalterprogramme 3 Produkte verfügbar -
Zubehör/Ersatzteile für Installationsschalterprogramme 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 961 Produkte verfügbar
Zubehör verpflichtend
-
WAD8300X05HRahmen 3fach waagerecht, A.8, solar alu, gebürstetes Aluminium
-
WAW1031C15Wippe 1fach, klare Linse, A.x/C.x, pebble, matt
-
WAW1031C16Wippe 1fach, klare Linse, A.x/C.x, saffron, matt
-
WAD8120X05LED-Rahmen 1fach, A.8, solar alu, gebürstetes Aluminium
-
WAD8120X06LED-Rahmen 1fach, A.8, dawn alu, gebürstetes Aluminium
-
WAD8120X07LED-Rahmen 1fach, A.8, eclipse alu, gebürstetes Aluminium
-
WAD8200X05HRahmen 2fach waagerecht, A.8, solar alu, gebürstetes Aluminium
-
WAD8200X05VRahmen 2fach senkrecht, A.8, solar alu, gebürstetes Aluminium
-
WAD8200X06HRahmen 2fach waagerecht, A.8, dawn alu, gebürstetes Aluminium
-
WAD8200X06VRahmen 2fach senkrecht, A.8, dawn alu, gebürstetes Aluminium
-
WAD8200X07HRahmen 2fach waagerecht, A.8, eclipse alu, gebürstetes Aluminium
-
WAD8200X07VRahmen 2fach senkrecht, A.8, eclipse alu, gebürstetes Aluminium
-
WAD8300X07VRahmen 3fach senkrecht, A.8, eclipse alu, gebürstetes Aluminium
-
WAD9120X06LED-Rahmen 1fach, C.8, dawn alu, gebürstetes Aluminium
-
WAD9120X05LED-Rahmen 1fach, C.8, solar alu, gebürstetes Aluminium
-
WAD9100X07Rahmen 1fach, C.8, eclipse alu, gebürstetes Aluminium
-
WAD9100X06Rahmen 1fach, C.8, dawn alu, gebürstetes Aluminium
-
WAD9100X05Rahmen 1fach, C.8, solar alu, gebürstetes Aluminium
-
WAD8300X06VRahmen 3fach senkrecht, A.8, dawn alu, gebürstetes Aluminium
-
WAD8300X05VRahmen 3fach senkrecht, A.8, solar alu, gebürstetes Aluminium
Passend zu
-
WAD6101BGRahmen 1fach, Beschriftungsfeld, A.1, nachtschwarz glänzend
-
WAW1100C16Wippe 1fach, Beschriftungsfeld, A.x/C.x, saffron, matt
-
WAD6120WGLED-Rahmen 1fach, A.1, lichtweiß glänzend
-
WAD6120TALED-Rahmen 1fach, A.1, titan metallisch, lackiert
-
WAD6120BMLED-Rahmen 1fach, A.1, nachtschwarz matt
-
WAD6120BGLED-Rahmen 1fach, A.1, nachtschwarz glänzend
-
WAD6120ATLED-Rahmen 1fach, A.1, anthrazit matt, lackiert
-
WAD6101WMRahmen 1fach, Beschriftungsfeld, A.1, lichtweiß matt
-
WAD6101WGRahmen 1fach, Beschriftungsfeld, A.1, lichtweiß glänzend
-
WAD6101TARahmen 1fach, Beschriftungsfeld, A.1, titan metallisch, lackiert
-
WAD6101BMRahmen 1fach, Beschriftungsfeld, A.1, nachtschwarz matt
-
WWW1007WPWippe anschraubbar WG UP IP44, weiß glänzend
-
WAD6101ATRahmen 1fach, Beschriftungsfeld, A.1, anthrazit matt, lackiert
-
WAD6100WMRahmen 1fach, A.1, lichtweiß matt
-
WAD6100WGRahmen 1fach, A.1, lichtweiß glänzend
-
WAD6100TARahmen 1fach, A.1, titan metallisch, lackiert
-
WAD6100RGRahmen 1fach, A.1, rot glänzend
-
WAD6100BMRahmen 1fach, A.1, nachtschwarz matt
-
WAD6100BGRahmen 1fach, A.1, nachtschwarz glänzend
-
WAD6100ATRahmen 1fach, A.1, anthrazit matt, lackiert
Technische Merkmale
Elektrischer Strom
-
Schaltstrom10 A
-
Taststrom10 A
Spannung
-
Nennspannung250 V
Frequenz
-
Frequenz50 - 60 Hz
Architektur
-
Steuer-/BedienelementEinzelwippe
-
Polanzahl1
Werkstoff
-
WerkstoffMetall, Kunststoff
-
OberflächeUnbehandelt
-
TransparentNein
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Abmessungen
-
Höhe71 mm
-
Breite71 mm
-
Tiefe41,60 mm
-
Einbautiefe31 mm
-
Einbautiefe Unterputz-Dosen35 mm
Installation, Montage
-
Montage aufUnterputz
Bedienelemente und Anzeigen
-
KontrollleuchteOhne
-
Anzahl der Tasten1
-
Ausführung TasterEinzeltaster
-
Mit RückmeldekontaktJa
Konnektivität
-
AnschlussartSteckanschluss
-
Mit KrallenbefestigungJa
Anschluss
-
Art der LampenfassungOhne Fassung
-
Anschluss-/SteckertypSteckklemme
Sicherheit
-
IP-Klasse (Ingress Protection)IP21
-
Stoßfestigkeit IKIK07
-
Zugehörige SystemeA.1, A.8, C.1, C.8
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

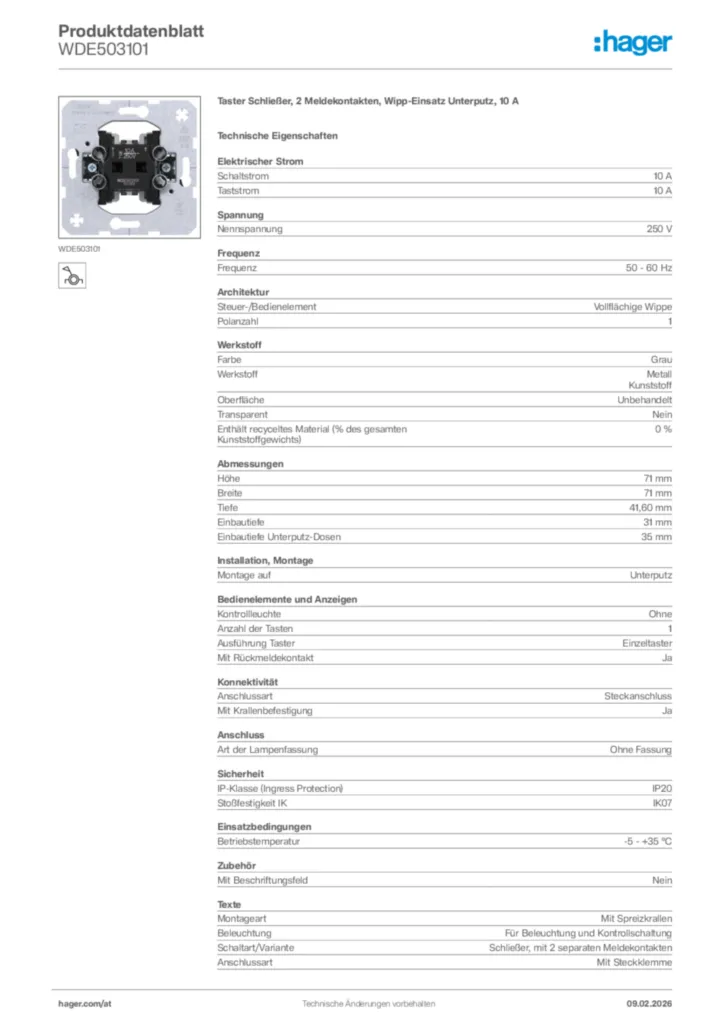

Produktdatenblatt
Hager Produktdatenblatt WDE503101
Taster Schließer, 2 Meldekontakten, Wipp-Einsatz Unterputz, 10 A
PDF -
Produktinformation
Produktinformation de-DE 2026-04-24
PDF100,33 kB -
Technischer Anhang (mehrere Produkte)
Technischer Anhang - Hager Schaltersystem
Technischer Anhang (mehrere Produkte) de-DE 2026-05-04
PDF99,65 MB -
Tools & Software
Tools & Software en-GB 2026-10-13
MSI56,92 MB -
Leistungserklärung
Leistungserklärung en-GB 2026-09-08
PDF317,70 kB
Leistungserklärung en-GB 2026-09-08
PDF315,61 kB -
Konformitätserklärung
Konformitätserklärung en-GB 2026-07-21
PDF357,31 kB
Konformitätserklärung en-GB 2026-08-19
PDF155,13 kB
Konformitätserklärung pl-PL 2026-04-23
PDF324,43 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
WAN7070WGElektronischer Hotel-Card-Schalter mit Zentralstk., A.x/C.x, lichtweiß glänzend -
2
WAN7070BMElektronischer Hotel-Card-Schalter mit Zentralstk., A.x/C.x, nachtschwarz matt -
3
WAN7070WMElektronischer Hotel-Card-Schalter mit Zentralstk., A.x/C.x, lichtweiß matt -
4
WAW1092WGWippe 1fach, abtastbares Symbol Licht, klare Linse, A.x/C.x, lichtweiß glänzend -
5
WAF1020C16Zentralstück m. Aufdruck Taster Hotelc., klare Linse, Ax/Cx, saffron, matt
Ausschreibungstext
Taster Schließer, 2 Meldekontakten, Wipp-Einsatz Unterputz, 10 A
Wipptaster‑Einsatz Unterputz als Schließer, mit 2 Meldekontakten, mit Steckklemmen, mit Spreizkrallen- oder zur Schraubbefestigung am Tragring in Gerätedosen nach DIN 49073.
Einsatz beleuchtbar mit optionalem LED‑Modul. Ausführung zur Orientierung oder zur Statusanzeige (Kontrollschaltung) gemäß Arbeitsstättenverordnung (ArbStättV).
Hinweis: Zur Endmontage sind passende Abdeckungen sowie Rahmen des Schalterprogramms zu verwenden.
Zugehörige Systeme: A.1
A.8
C.1
C.8
Schaltstrom: 10 A
Nennspannung: 250 V
Frequenz: 50 - 60 Hz
Polanzahl: 1
Werkstoff: Metall
Kunststoff
Oberfläche: Unbehandelt
Transparent: Nein
Tiefe: 41,60 mm
Einbautiefe: 31 mm
Einbautiefe Unterputz-Dosen: 35 mm
Montage auf: Unterputz
Kontrollleuchte: Ohne
Anzahl der Tasten: 1
Ausführung Taster: Einzeltaster
Mit Rückmeldekontakt: Ja
Anschlussart: Steckanschluss
Halogenfrei: Ja
IP-Klasse (Ingress Protection): IP21
Stoßfestigkeit IK: IK07
Betriebstemperatur: -5 - +35 °C
Fabrikat : Hager oder gleichwertig
Artikel : WDE503101
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wipptaster‑Einsatz Unterputz als Schließer, mit 2 Meldekontakten, mit Steckklemmen, mit Spreizkrallen- oder zur Schraubbefestigung am Tragring in Gerätedosen nach DIN 49073.
Einsatz beleuchtbar mit optionalem LED‑Modul. Ausführung zur Orientierung oder zur Statusanzeige (Kontrollschaltung) gemäß Arbeitsstättenverordnung (ArbStättV).
Hinweis: Zur Endmontage sind passende Abdeckungen sowie Rahmen des Schalterprogramms zu verwenden.
Zugehörige Systeme: A.1
A.8
C.1
C.8
Schaltstrom: 10 A
Nennspannung: 250 V
Frequenz: 50 - 60 Hz
Polanzahl: 1
Werkstoff: Metall
Kunststoff
Oberfläche: Unbehandelt
Transparent: Nein
Tiefe: 41,60 mm
Einbautiefe: 31 mm
Einbautiefe Unterputz-Dosen: 35 mm
Montage auf: Unterputz
Kontrollleuchte: Ohne
Anzahl der Tasten: 1
Ausführung Taster: Einzeltaster
Mit Rückmeldekontakt: Ja
Anschlussart: Steckanschluss
Halogenfrei: Ja
IP-Klasse (Ingress Protection): IP21
Stoßfestigkeit IK: IK07
Betriebstemperatur: -5 - +35 °C
Fabrikat : Hager oder gleichwertig
Artikel : WDE503101
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
