Wechselschalter 2 polig 25A mittig Aus, Fusskontakt oben SFT225
EAN
3250615510792
Marke
Hager
VPE
1 Stück
Preisgruppe
H45
Preis
39,42 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Architektur
-
Polanzahl2
-
Position Neutralleiterohne Neutralleiter
-
Polart2P
Elektrischer Strom
-
Nennstrom25 A
-
Abschaltvermögen bei 400 V in AC23A529 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung0,37 kA
-
Strombelastbarkeit bei AC21 in Kategorie A25 A
-
Strombelastbarkeit bei AC21 in Kategorie B25 A
-
Strombelastbarkeit bei AC22 in Kategorie A25 A
-
Strombelastbarkeit bei AC22 in Kategorie B25 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 240 V AC nach IEC 60947-30,52 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609470,37 kA
Installation, Montage
-
Nominales Drehmoment1,80 - 1,80 Nm
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui440 V
-
Stoßspannungsfestigkeit4000 V
Kapazität
-
Anzahl Module2
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe83 mm
-
Breite35 mm
-
Tiefe70 mm
Ausstattung
-
Anzahl Schließerkontakte0
-
Anzahl Öffnerkontakte0
Einsatzbedingungen
-
Betriebstemperatur-20 - 50 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 10 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 16 mm²
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele200000
-
Elektrische Lebensdauer bei Nennlast in AC2125000
-
Elektrische Lebensdauer bei Nennlast in AC2225000
Leistung
-
Gesamtverlustleistung unter Nennstrom1,80 W
-
Verlustleistung pro Pol0,90 W
Konnektivität
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
Downloads
-
Produktbild
-
Katalog
AT Partnerkatalog 2024
Gültig ab 01.01.2024
PDF7,66 MB -

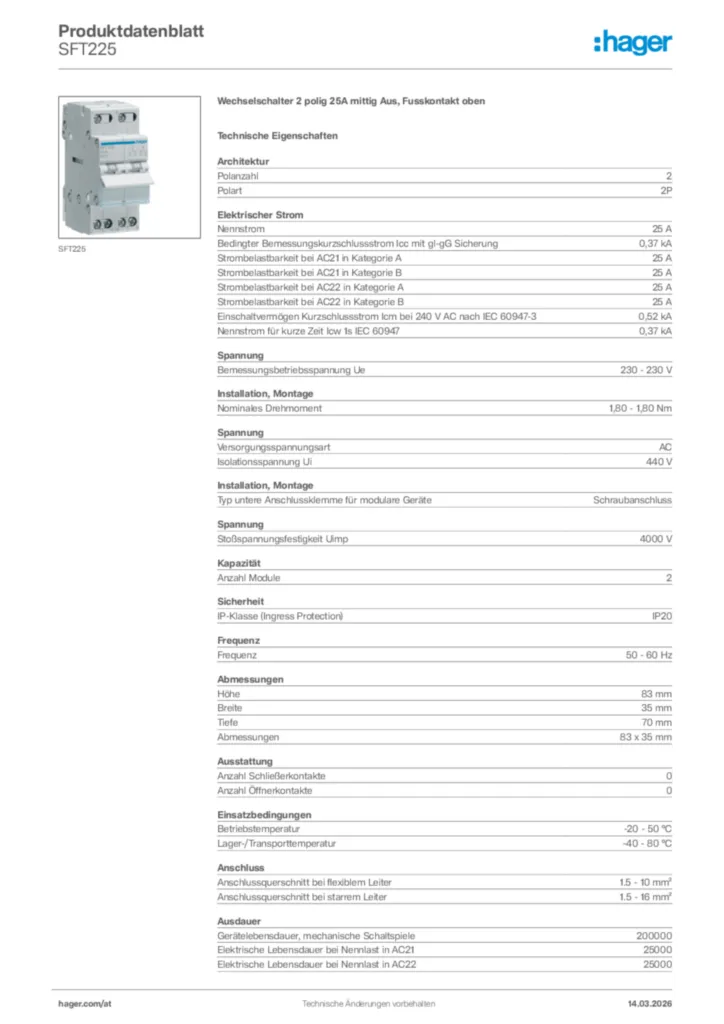

Produktdatenblatt
Produktdatenblatt en-GB 2024-03-22
PDF55,62 kB -
Produktlizenz
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,53 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-11-28
PDF931,94 kB
Declaration
Konformitätserklärung International 2022-01-31
PDF311,88 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SBM216Ausschalter 16A 1 Schließer + Neutral 250V AC mit Leuchtmelder 1PLE33,26 €/ Stück * -
2
SBM225Ausschalter 25A 1 Schließer + Neutral 250V AC mit Leuchtmelder 1PLE35,72 €/ Stück * -
3
SBN116Ausschalter 16A 1 Schließer 230V AC 1PLE12,21 €/ Stück * -
4
SBN125Ausschalter 25A 1 Schließer 230V AC 1PLE12,57 €/ Stück * -
5
SBN140Ausschalter 40A 1 Schließer 230V AC 1PLE21,82 €/ Stück *
Ausschreibungstext
Wechselschalter 2 polig 25A mittig Aus, Fusskontakt oben
Wechselschalter (Mittelstellung) nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4) und DIN EN IEC 60947-3 (VDE 0660-107), Beschriftungsmöglichkeit direkt am Gerät.
Nennstrom: 25 A
Isolationsspannung Ui: 440 V
Anzahl Module: 2
Betriebstemperatur: -20 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 10 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 16 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SFT225
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wechselschalter (Mittelstellung) nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4) und DIN EN IEC 60947-3 (VDE 0660-107), Beschriftungsmöglichkeit direkt am Gerät.
Nennstrom: 25 A
Isolationsspannung Ui: 440 V
Anzahl Module: 2
Betriebstemperatur: -20 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 10 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 16 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SFT225
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
