Ausschalter 100A 2 Schließer 400V AC 2LE SBN290

EAN
3250615510297
Marke
Hager
VPE
1 Stück
Preis
Preis auf Anfrage

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
Das Produkt ist leider nicht mehr lieferbar. Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung:SBN299

Ausschalter 100A 2 Schließer 400V AC 2LE

SBN290

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
  • Phasen­tren­nungs­funk­ti­onen 1 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
  • Zusatz­ein­rich­tung für Reihen­ein­bau­ge­räte 1 Produkte verfügbar

Optionales Zubehör

  • Verrie­ge­lungs­funk­ti­onen
  • Phasen­tren­nungs­funk­ti­onen
  • Klem­me­n­ab­de­ckung
  • Zusatz­ein­rich­tung für Reihen­ein­bau­ge­räte
  • MZN175

    Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
     8,69 €  / Stück*
  • MZN121

    Phasenabschottung für Leitungsschutzschalter 10kA
     10,62 €  / Set*
  • MZN120

    Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
     21,10 €  / Stück*
  • ESC080

    Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
     19,18 €  / Stück*

Technische Merkmale

Archi­tektur
  • Polan­zahl
    2
  • Posi­tion Neutral­leiter
    ohne Neutral­leiter
  • Polart
    2P
Elek­tri­scher Strom
  • Nenn­strom
    100 A
  • Bedingter Bemes­sungs­kurz­schluss­strom Icc mit gl-gG Siche­rung
    1,20 kA
  • Strom­belast­bar­keit bei AC21 in Kate­gorie A
    100 A
  • Strom­belast­bar­keit bei AC21 in Kate­gorie B
    100 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie A
    100 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    100 A
  • Einschalt­ver­mögen Kurz­schluss­strom Icm bei 415 V AC nach IEC 60947-3
    1,69 kA
  • Nenn­strom für kurze Zeit Icw 1s IEC 60947
    1,20 kA
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    3,60 - 3,60 Nm
  • Typ untere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    400 - 400 V
  • Versor­gungs­span­nungsart
    AC
  • Isola­ti­onss­pan­nung Ui
    440 V
  • Stoß­span­nungs­fes­tig­keit Uimp
    6000 V
Kapa­zität
  • Anzahl Module
    2
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP20
Frequenz
  • Frequenz
    50 - 60 Hz
Abmes­sungen
  • Höhe
    83 mm
  • Breite
    35 mm
  • Tiefe
    68 mm
Ausstat­tung
  • Anzahl Schlie­ßer­kon­takte
    2
  • Anzahl Öffner­kon­takte
    0
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -20 - 70 °C
  • Lager-/Trans­port­tem­pe­ratur
    -40 - 80 °C
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    6 - 35 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    6 - 50 mm²
Ausdauer
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    40000
  • Elek­tri­sche Lebens­dauer bei Nenn­last in AC21
    2500
  • Elek­tri­sche Lebens­dauer bei Nenn­last in AC22
    2500
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    11 W
  • Verlust­leis­tung pro Pol
    5,50 W
Konnek­ti­vität
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACh-SVHC frei Ja

Zertifizierungen und Dokumente

Hager REACH declaration SBN290
PDF
Hager RoHS Report SBN290
PDF

Downloads

  • Produktbild

    Bild SBN290 | Hager Deutschland

    Produktbild SBN290

  • Product datasheet

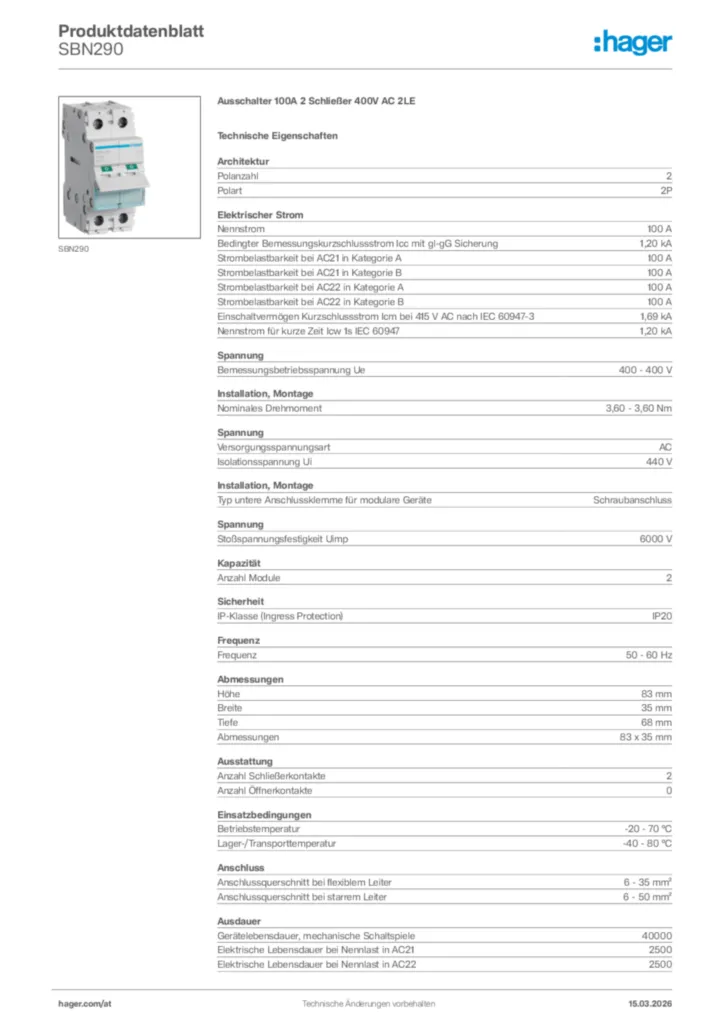

    Bild Hager Produktdatenblatt SBN290 | Hager Deutschland

    Hager Produktdatenblatt SBN290

    Ausschalter 100A 2 Schließer 400V AC 2LE

    PDF

  • Katalog

    Bild AT Partnerkatalog 2025/2026 | Hager Deutschland

    AT Partnerkatalog 2025/2026

    Gültig ab 01.01.2025

    PDF
    7,66 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Datenblatt

    Bild UK_PD_TDS_LoadBreakDisconnectors.pdf | Hager Deutschland

    UK_PD_TDS_LoadBreakDisconnectors.pdf

    Produktdatenblatt en-GB 2024-03-22

    PDF
    58,45 kB

  • Produktlizenz

    Bild Licence for NETHERLANDS | Hager Deutschland

    Licence for NETHERLANDS

    Produktlizenz International 2024-08-09

    PDF
    2,53 MB

  • Konformitätserklärung

    Bild Konformitätserklärung en-GB 2025-02-06 | Hager Deutschland

    Konformitätserklärung en-GB 2025-02-06

    PDF
    990,73 kB
