EAN

3250614319532

Marke

Hager

VPE

12 Stück

Preisgruppe

H20

Leitungsschutzschalter LS (MCB)

Leitungsschutzschalter 1P+N 6kA C-6A Quick Connect 1M MLS506

Name: MLS506
Brand: Hager
SKU: MLS506
Price: 26.94 EUR

Preis

€ 26,94

/ Stück *

Vervollständigen Sie Ihr System

Schutzkappe/-streifen für Phasenschiene 1 Produkte verfügbar
Verriegelungsfunktionen 2 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar

Technische Merkmale

Bemessungsstrom IN

6 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

6 kA
Nennstrom bei -15 °C

7,36 A
Nennstrom bei -10 °C

7,21 A
Nennstrom bei -5 °C

7,06 A
Nennstrom bei 0 °C

6,91 A
Nennstrom bei 5 °C

6,76 A
Nennstrom bei 10 °C

6,61 A
Nennstrom bei 15 °C

6,45 A
Nennstrom bei 20 °C

6,3 A
Nennstrom bei 25 °C

6,15 A
Nennstrom bei 30 °C

6 A
Nennstrom bei 35 °C

5,88 A
Nennstrom bei 40 °C

5,77 A
Nennstrom bei 45 °C

5,65 A
Nennstrom bei 50 °C

5,53 A
Nennstrom bei 55 °C

5,41 A
Nennstrom bei 60 °C

5,3 A
Nennstrom bei 65 °C

5,18 A
Nennstrom bei 70 °C

5,06 A

Polart

1P+N
Auslösecharakteristik

C

Anzahl Module

1

Bemessungsschaltvermögen Icn nach IEC 60898-1

6 kA

Nominales Drehmoment

1,90 - 1,90 Nm
Typ untere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ obere Anschlussklemme für modulare Geräte

QuickConnect
360° Montagemöglichkeit

Ja

Bemessungsbetriebsspannung Ue

230 - 240 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des oberen und unteren geschraubten Anschlusses, bei starrem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des oberen und unteren geschraubten Anschlusses, bei flexiblem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des oberen geschraubten Anschlusses, bei flexiblem Leiter

0,75 - 10,0 mm²
Anschlussquerschnitt des oberen geschraubten Anschlusses, bei starrem Leiter

0,75 - 16,0 mm²
Anschlussquerschnitt des unteren quickconnect Anschlusses, bei flexiblem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des unteren quickconnect Anschlusses, bei starrem Leiter

1,5 - 4,0 mm²

IP-Klasse (Ingress Protection)

IP20
Netzabstand

35 mm

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Energiebegrenzungsklasse I²t

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Leistungsabgabe bei IN

1,80 W

Ausrichtung obere Anschlussklemme für modulare Geräte

Verschobene Klemme
Ausrichtung untere Anschlussklemme für modulare Geräte

Verschobene Klemme
Anschlussart

QuickConnect

Höhe

86 mm
Breite

17,50 mm
Tiefe

70 mm

Gerätelebensdauer, elektrische Schaltspiele

1000

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - MCB 1P 6kA B-16A, 1 module (English)

PDF

67,85 MB

REACH declaration MLS506

PDF

RoHS Report MLS506

PDF

Downloads

Produktbild

Produktbild MLS506

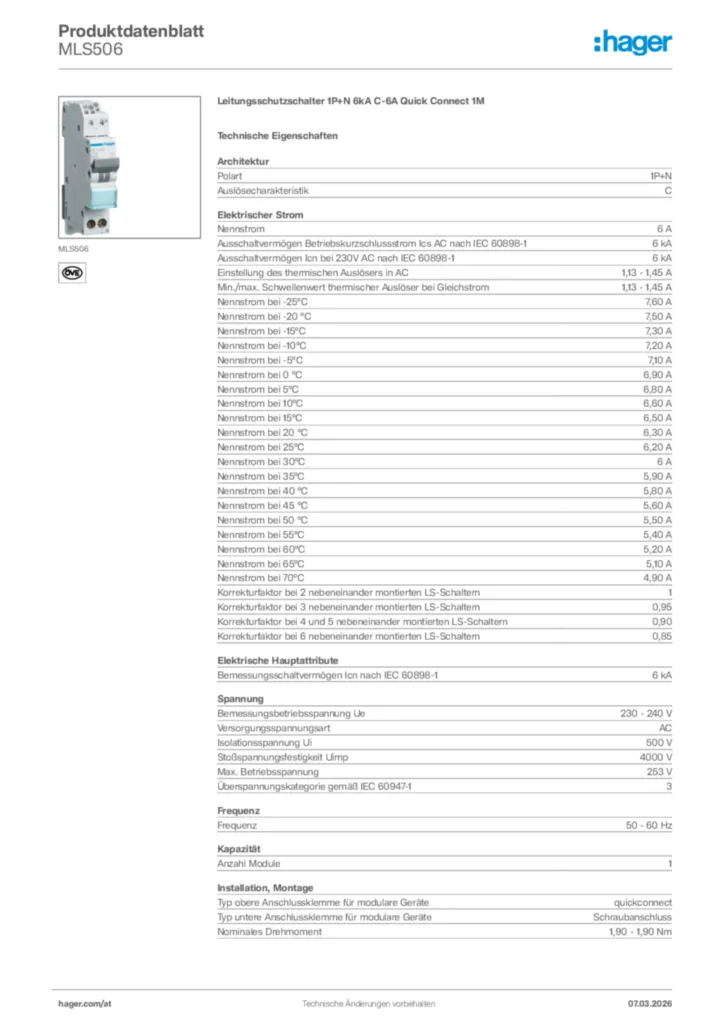

Produktdatenblatt

Hager Produktdatenblatt MLS506

Leitungsschutzschalter 1P+N 6kA C-6A Quick Connect 1M

PDF
Bestellhilfe

Bestellübersicht Schutzgeräte, Phasenschienen, Kleinverteiler

Einfache Auswahl der passenden Artikel mit der klickbaren Bestellübersicht

PDF

9,21 MB
Katalog

AT Partnerkatalog 2026

Gültig ab 01.06.2026

PDF

7,66 MB
Konformitätserklärung

Konformitätserklärung en-US 2026-07-14

PDF

273,85 kB

Mehr Downloads

Ausschreibungstext

Leitungsschutzschalter 1P+N 6kA C-6A Quick Connect 1M

Leitungsschutzschalter in Schmalbauausführung (1PLE) mit QuickConnect Klemme nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Polart: 1P+N
Auslösecharakteristik: C
Nennstrom: 6 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Anzahl Module: 1

Fabrikat : Hager oder gleichwertig
Artikel : MLS506
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
