Leitungsschutzschalter 1P+N 6kA B-Charakteristik 32A 1 Modul MKN532

EAN
3250614312281
Marke
Hager
VPE
12 Stück
Preis
Preis auf Anfrage

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Das Produkt ist leider nicht mehr lieferbar. Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unseren technischen Innendienst.

Leitungsschutzschalter 1P+N 6kA B-Charakteristik 32A 1 Modul

MKN532

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (13)
    • Schutz­kap­pe/-­streifen für Phasen­schiene 1 Produkte verfügbar
    • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar
    • Hilfs­schal­ter­block 2 Produkte verfügbar

    Optionales Zubehör

    • Schutz­kap­pe/-­streifen für Phasen­schiene
    • Verrie­ge­lungs­funk­ti­onen
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Hilfs­schal­ter­block
    • Modu­lare Phasen­schiene
    • KZN624

      Endkapp für Kammschiene 3P+N
       1,45 €  / Stück*
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
       8,69 €  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
       7,10 €  / Stück*
    • LZ060

      Distanzstück für Wärmeentlastung
       1,61 €  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
       56,91 €  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
       56,91 €  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
       56,91 €  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       21,10 €  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       18,17 €  / Stück*
    • KB163P

      Kammschiene 1 polig mit Stiftanschluss 10mm² 63A 13 Module braun
       8,19 €  / Stück*
    • KB163N

      Kammschiene 1 polig mit Stiftanschluss 10mm² 63A 13 Module blau
       9,92 €  / Stück*
    • KBN663C

      Stiftschiene 3P+N 10² für 24x1+N/LS 1PLE
       86,60 €  / Stück*
    • KBN663A

      Stiftschiene 3P+N 10² für 12x1+N/LS 1PLE
       43,26 €  / Stück*

    Technische Merkmale

    Archi­tektur
    • Polart
      1P+N
    • Auslö­se­cha­rak­te­ristik
      B
    Elek­tri­scher Strom
    • Nenn­strom
      32 A
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC 60898-1
      6 kA
    • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
      6 kA
    • Einstel­lung des ther­mi­schen Auslö­sers in AC
      1,13 - 1,45 A
    • Nenn­strom bei -25°C
      40,20 A
    • Nenn­strom bei -20 °C
      39,50 A
    • Nenn­strom bei -15°C
      38,80 A
    • Nenn­strom bei -10°C
      38,10 A
    • Nenn­strom bei -5°C
      37,40 A
    • Nenn­strom bei 0 °C
      36,70 A
    • Nenn­strom bei 5°C
      36 A
    • Nenn­strom bei 10°C
      35,20 A
    • Nenn­strom bei 15°C
      34,40 A
    • Nenn­strom bei 20 °C
      33,60 A
    • Nenn­strom bei 25°C
      32,80 A
    • Nenn­strom bei 30°C
      32 A
    • Nenn­strom bei 35°C
      31,20 A
    • Nenn­strom bei 40 °C
      30,30 A
    • Nenn­strom bei 45 °C
      29,40 A
    • Nenn­strom bei 50 °C
      28,50 A
    • Nenn­strom bei 55°C
      27,50 A
    • Nenn­strom bei 60°C
      26,50 A
    • Nenn­strom bei 65°C
      25,50 A
    • Nenn­strom bei 70°C
      24,40 A
    • Korrek­tur­faktor bei 2 neben­ein­ander montierten LS-Schal­tern
      1
    • Korrek­tur­faktor bei 3 neben­ein­ander montierten LS-Schal­tern
      0,95
    • Korrek­tur­faktor bei 4 und 5 neben­ein­ander montierten LS-Schal­tern
      0,90
    • Korrek­tur­faktor bei 6 neben­ein­ander montierten LS-Schal­tern
      0,85
    Elek­tri­sche Haupt­at­tri­bute
    • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
      6 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Untere Klemme
      1,90 - 1,90 Nm
    • Nomi­nales Dreh­mo­ment Obere Klemme
      1,90 - 1,90 Nm
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Typ untere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Nomi­nales Dreh­mo­ment
      1,90 - 1,90 Nm
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 240 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      4000 V
    • Max. Betriebss­pan­nung
      253 V
    • Über­span­nungs­ka­te­gorie gemäß IEC 60947-1
      3
    Frequenz
    • Frequenz
      50 - 60 Hz
    Kapa­zität
    • Anzahl Module
      1
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      6 W
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    • Max. Höhe
      2000 m
    Ausdauer
    • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
      1000
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
      20000
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    Anschluss
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 16 mm²
    Konnek­ti­vität
    • Anschlussart
      Schrau­b­an­schluss
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Verscho­bene Klemme
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Verscho­bene Klemme
    Abmes­sungen
    • Höhe
      84,70 mm
    • Breite
      17,50 mm
    • Tiefe
      70 mm

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP Dokument en-GB 2025-11-20
    PDF
    67,85 MB
    Hager REACH declaration MKN532
    PDF
    Hager RoHS Report MKN532
    PDF

    Downloads

    • Produktbild

      Bild MKN532 | Hager Deutschland

      Produktbild MKN532

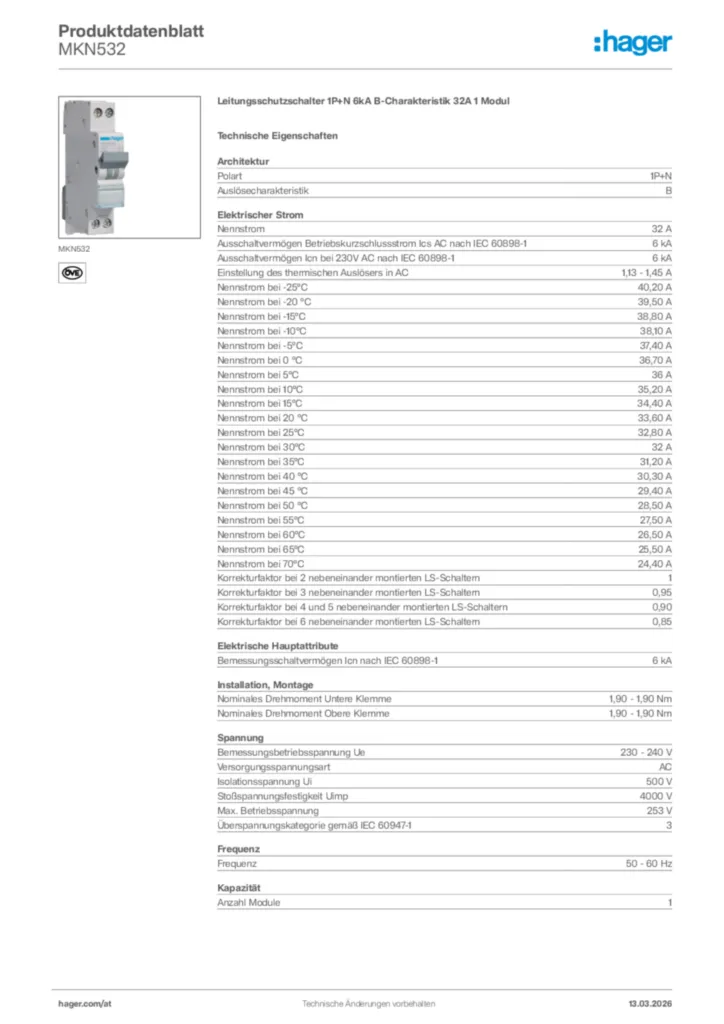

    • Product datasheet

      Bild Hager Produktdatenblatt MKN532 | Hager Deutschland

      Hager Produktdatenblatt MKN532

      Leitungsschutzschalter 1P+N 6kA B-Charakteristik 32A 1 Modul

      PDF

    • Katalog

      Bild AT Partnerkatalog 2025/2026 | Hager Deutschland

      AT Partnerkatalog 2025/2026

      Gültig ab 01.01.2025

      PDF
      7,66 MB

    • Konformitätserklärung

      Bild Declaration | Hager Deutschland

      Declaration

      Konformitätserklärung International 2022-12-06

      PDF
      333,47 kB
