    • Home
    • Katalog
    • Reihen­ein­bau­ge­räte
    • Schutz­ein­rich­tungen und Zubehör
    • Leitungs­schutz­schalter LS (MCB)
    • MKN525
    EAN
    3250614312274
    Hager
    VPE
    12 Stück
    Preisgruppe
    H20
    • Leitungs­schutz­schalter LS (MCB)

    Leitungsschutzschalter 1P+N 6kA B-Charakteristik 25A 1 Modul MKN525

    Preis
    € 22,98
    / Stück *
    € 22,98
    / Stück *
    Fachgroßhandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Leitungsschutzschalter 1P+N 6kA B-Charakteristik 25A 1 Modul

    MKN525

    • Zubehör
    • Technische Merkmale
    • Umweltwert
    • Downloads
    • Weitere Produkte
    • Ausschreibungstext
    Datenblatt

    Vervollständigen Sie Ihr System

    Optionales Zubehör

  • Mehr sehen (13)
    • Schutz­kap­pe/-­streifen für Phasen­schiene 1 Produkte verfügbar
    • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar
    • Hilfs­schal­ter­block 2 Produkte verfügbar

    Optionales Zubehör

    • Schutz­kap­pe/-­streifen für Phasen­schiene
    • Verrie­ge­lungs­funk­ti­onen
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Hilfs­schal­ter­block
    • Modu­lare Phasen­schiene
    • KZN624

      Endkapp für Kammschiene 3P+N
      € 1,58  / Stück*
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
      € 9,47  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
      € 7,74  / Stück*
    • LZ060

      Distanzstück für Wärmeentlastung
      € 1,76  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
      € 62,02  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
      € 62,02  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
      € 62,02  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      € 22,99  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      € 19,80  / Stück*
    • KB163P

      Kammschiene 1 polig mit Stiftanschluss 10mm² 63A 13 Module braun
      € 8,93  / Stück*
    • KB163N

      Kammschiene 1 polig mit Stiftanschluss 10mm² 63A 13 Module blau
      € 10,81  / Stück*
    • KBN663C

      Stiftschiene 3P+N 10² für 24x1+N/LS 1PLE
      € 94,37  / Stück*
    • KBN663A

      Stiftschiene 3P+N 10² für 12x1+N/LS 1PLE
      € 47,14  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      25 A
    • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
      6 kA
    • Nenn­strom bei -15°C
      31,40 A
    • Nenn­strom bei -10°C
      30,70 A
    • Nenn­strom bei -5°C
      30,10 A
    • Nenn­strom bei 0 °C
      29,40 A
    • Nenn­strom bei 5°C
      28,70 A
    • Nenn­strom bei 10°C
      28 A
    • Nenn­strom bei 15°C
      27,30 A
    • Nenn­strom bei 20 °C
      26,50 A
    • Nenn­strom bei 25°C
      25,80 A
    • Nenn­strom bei 30°C
      25 A
    • Nenn­strom bei 35°C
      24,20 A
    • Nenn­strom bei 40 °C
      23,40 A
    • Nenn­strom bei 45 °C
      22,50 A
    • Nenn­strom bei 50 °C
      21,60 A
    • Nenn­strom bei 55°C
      20,60 A
    • Nenn­strom bei 60°C
      19,70 A
    • Nenn­strom bei 65°C
      18,60 A
    • Nenn­strom bei 70°C
      17,50 A
    Archi­tektur
    • Polart
      1P+N
    • Auslö­se­cha­rak­te­ristik
      B
    Kapa­zität
    • Anzahl Module
      1
    Elek­tri­sche Haupt­at­tri­bute
    • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
      6 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      1,90 - 1,90 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      1,90 - 1,90 Nm
    • Nomi­nales Dreh­mo­ment
      1,90 - 1,90 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • 360° Monta­gemög­lich­keit
      Ja
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 240 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      4000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 16 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 16 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 25 mm²
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      2
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      4,10 W
    Konnek­ti­vität
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Verscho­bene Klemme
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Verscho­bene Klemme
    • Anschlussart
      Schrau­b­an­schluss
    Abmes­sungen
    • Höhe
      84,70 mm
    • Breite
      17,50 mm
    • Tiefe
      70 mm

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP - MCB 1P 6kA B-16A, 1 module (English)
    PDF
    67,85 MB
    Hager REACH declaration MKN525
    PDF
    Hager RoHS Report MKN525
    PDF

    Downloads

    • Produktbild

      Bild MKN525 | Hager Deutschland

      Produktbild MKN525

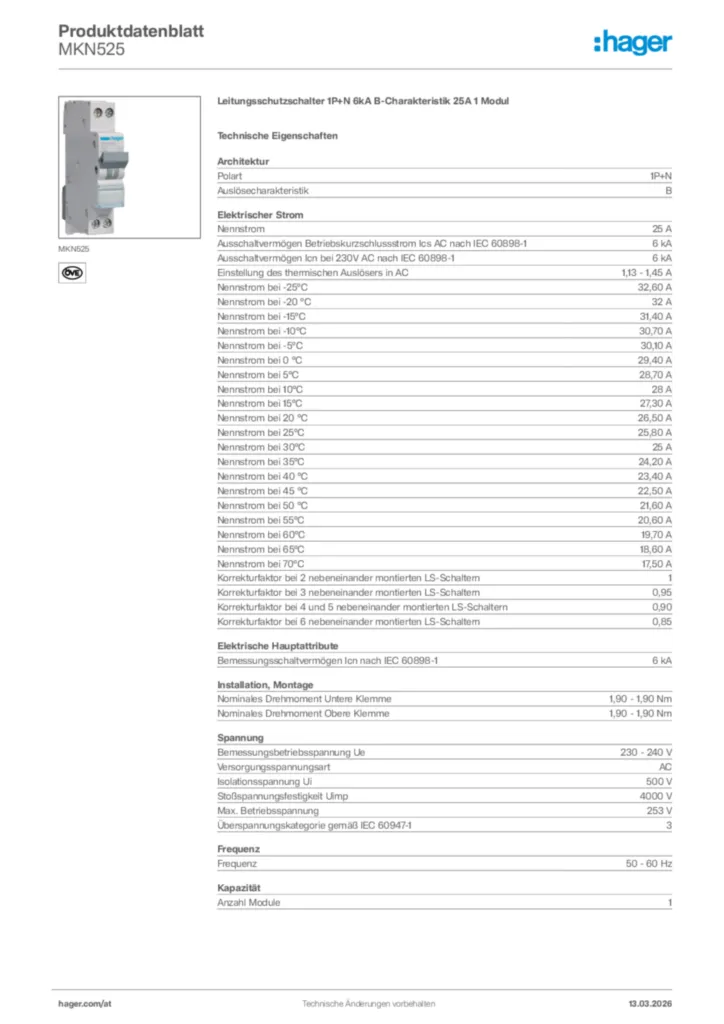

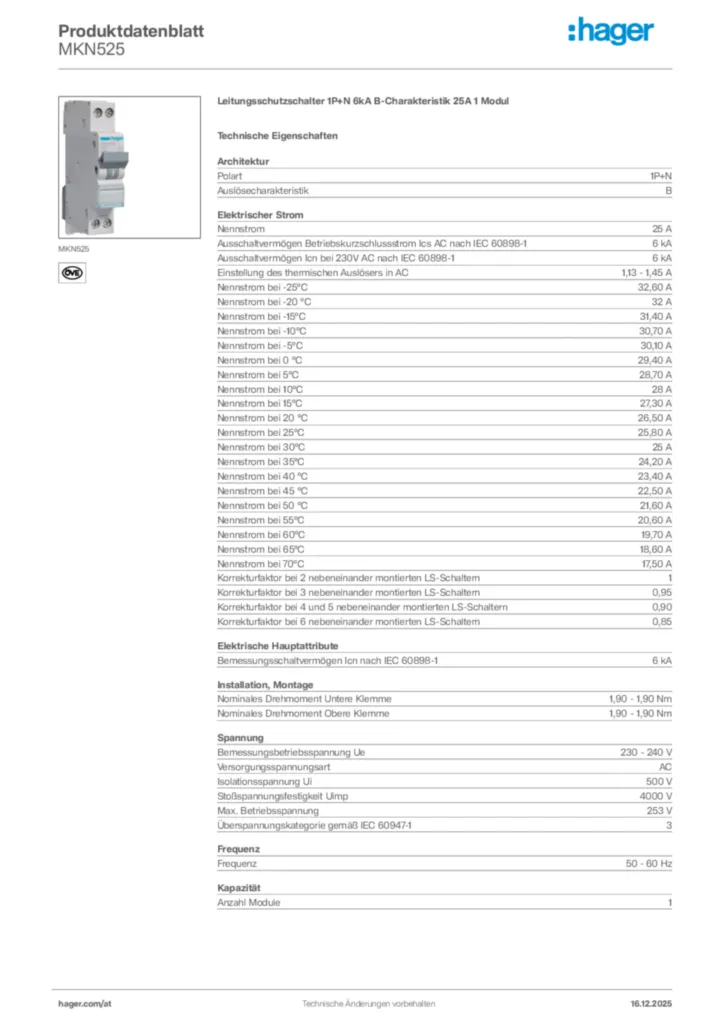

    • Produktdatenblatt

      Bild Hager Produktdatenblatt MKN525 | Hager Deutschland

      Hager Produktdatenblatt MKN525

      Leitungsschutzschalter 1P+N 6kA B-Charakteristik 25A 1 Modul

      PDF

    • Bestellhilfe

      Bild Bestellübersicht Schutzgeräte, Phasenschienen, Kleinverteiler | Hager Deutschland

      Bestellübersicht Schutzgeräte, Phasenschienen, Kleinverteiler

      Einfache Auswahl der passenden Artikel mit der klickbaren Bestellübersicht

      PDF
      9,21 MB

    • Katalog

      Bild AT Partnerkatalog 2025/2026 | Hager Deutschland

      AT Partnerkatalog 2025/2026

      Gültig ab 01.01.2025

      PDF
      7,66 MB

    • Konformitätserklärung

      Bild Declaration | Hager Deutschland

      Declaration

      Konformitätserklärung International 2022-12-06

      PDF
      333,47 kB
    Mehr Downloads

    Weitere Produkte zu diesem System

      5
    • 1
      HMC499 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module
      HMC499
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module
      Preis
      € 597,87
      / Stück *
      € 597,87
      / Stück *
    • 2
      HMC490 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
      HMC490
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
      Preis
      € 554,68
      / Stück *
      € 554,68
      / Stück *
    • 3
      HMC480 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 Module
      HMC480
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 Module
      Preis
      € 489,16
      / Stück *
      € 489,16
      / Stück *
    • 4
      HMC399 - Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 Module
      HMC399
      Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 Module
      Preis
      € 423,64
      / Stück *
      € 423,64
      / Stück *
    • 5
      HMC390 - Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 Module
      HMC390
      Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 Module
      Preis
      € 381,89
      / Stück *
      € 381,89
      / Stück *

    Ausschreibungstext

    Leitungsschutzschalter 1P+N 6kA B-Charakteristik 25A 1 Modul

    Leitungsschutzschalter in Schmalbauausführung (1PLE) nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

    Polart: 1P+N
    Auslösecharakteristik: B
    Nennstrom: 25 A
    Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
    Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
    Isolationsspannung Ui: 500 V
    Stoßspannungsfestigkeit Uimp: 4000 V
    Anzahl Module: 1

    Fabrikat : Hager oder gleichwertig
    Artikel : MKN525
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.

    Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...
