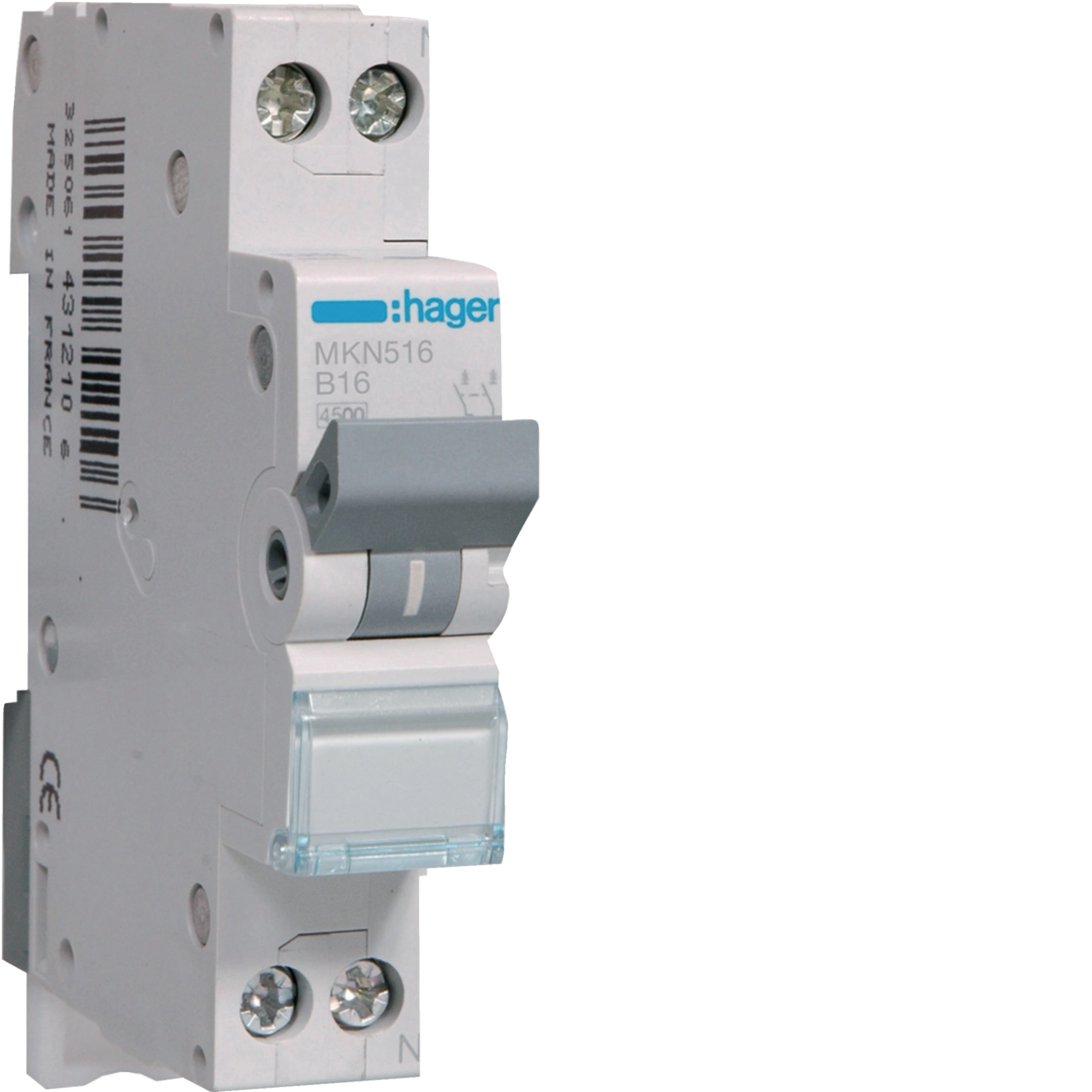

Leitungsschutzschalter 1P+N 6kA B-Charakteristik 16A 1 Modul MKN516
EAN
3250614312250
Marke
Hager
VPE
12 Stück
Preisgruppe
H20
Preis
13,19 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Verriegelungsfunktionen 2 Produkte verfügbar -
Mehr sehen 3 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
LZ060
Distanzstück für Wärmeentlastung
1,55 € / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
54,83 € / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
54,83 € / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
54,83 € / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
54,83 € / Stück*
-
S014Vorhängeschloß mit 3 Schlüsseln
8,67 € / Stück*
-
KBN663AStiftschiene 3P+N 10² für 12x1+N/LS 1PLE
41,68 € / Stück* -
KBN663CStiftschiene 3P+N 10² für 24x1+N/LS 1PLE
83,43 € / Stück*

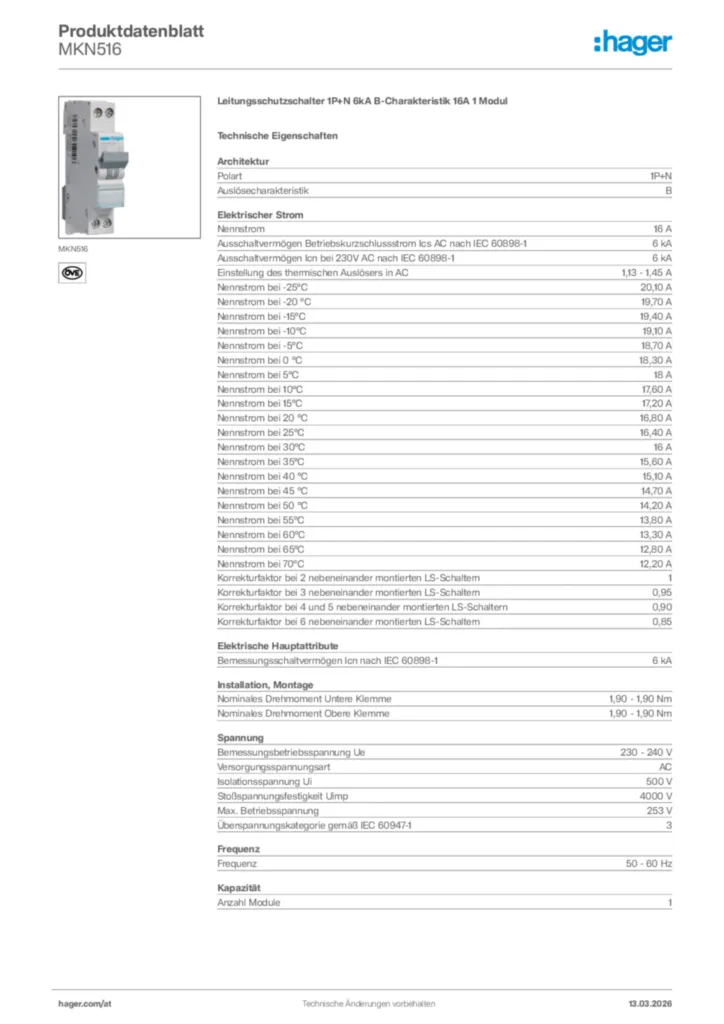

Technische Merkmale
Architektur
-
Polart1P+N
-
AuslösecharakteristikB
Elektrischer Strom
-
Nennstrom16 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-16 kA
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-16 kA
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Nennstrom bei -25°C20,10 A
-
Nennstrom bei -20 °C19,70 A
-
Nennstrom bei -15°C19,40 A
-
Nennstrom bei -10°C19,10 A
-
Nennstrom bei -5°C18,70 A
-
Nennstrom bei 0 °C18,30 A
-
Nennstrom bei 5°C18 A
-
Nennstrom bei 10°C17,60 A
-
Nennstrom bei 15°C17,20 A
-
Nennstrom bei 20 °C16,80 A
-
Nennstrom bei 25°C16,40 A
-
Nennstrom bei 30°C16 A
-
Nennstrom bei 35°C15,60 A
-
Nennstrom bei 40 °C15,10 A
-
Nennstrom bei 45 °C14,70 A
-
Nennstrom bei 50 °C14,20 A
-
Nennstrom bei 55°C13,80 A
-
Nennstrom bei 60°C13,30 A
-
Nennstrom bei 65°C12,80 A
-
Nennstrom bei 70°C12,20 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0,95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0,90
-
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern0,85
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-16 kA
-
Nominales Drehmoment Untere Klemme1,90 - 1,90 Nm
-
Nominales Drehmoment Obere Klemme1,90 - 1,90 Nm
Spannung
-
Bemessungsbetriebsspannung Ue230 - 240 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit4000 V
-
Max. Betriebsspannung253 V
-
Überspannungskategorie gemäß IEC 60947-13
Frequenz
-
Frequenz50 - 60 Hz
Kapazität
-
Anzahl Module1
Installation, Montage
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
-
Nominales Drehmoment1,90 - 1,90 Nm
Leistung
-
Gesamtverlustleistung unter Nennstrom4,20 W
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Höhe über N.N.2000 m
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele1000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Anschluss
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
Konnektivität
-
AnschlussartSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
Abmessungen
-
Höhe84,70 mm
-
Breite17,50 mm
-
Tiefe70 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Katalog
AT Partnerkatalog 2024
Gültig ab 01.01.2024
PDF7,66 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-12-06
PDF333,47 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
MBS116Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 Modul6,53 €/ Stück * -
2
MBS316Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 Module35,29 €/ Stück * -
3
MCS116Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 Modul6,53 €/ Stück * -
4
MCS316Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module35,29 €/ Stück * -
5
MBN116Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A 1 Modul6,27 €/ Stück *
Ausschreibungstext
Leitungsschutzschalter 1P+N 6kA B-Charakteristik 16A 1 Modul
Leitungsschutzschalter in Schmalbauausführung (1PLE) nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 16 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anzahl Module: 1
Fabrikat : Hager oder gleichwertig
Artikel : MKN516
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leitungsschutzschalter in Schmalbauausführung (1PLE) nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 16 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anzahl Module: 1
Fabrikat : Hager oder gleichwertig
Artikel : MKN516
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
