Leitungsschutzschalter 1P+N 6kA B-Charakteristik 10A 1 Modul MKN510
EAN
3250614312236
Marke
Hager
VPE
12 Stück
Preisgruppe
H20
Preis
13,69 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schutzkappe/-streifen für Phasenschiene 1 Produkte verfügbar -
Verriegelungsfunktionen 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar
Optionales Zubehör
-
KZN624
Endkapp für Kammschiene 3P+N
1,45 € / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
1,61 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56,91 € / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
56,91 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56,91 € / Stück*
-
KB163PKammschiene 1 polig mit Stiftanschluss 10mm² 63A 13 Module braun
8,19 € / Stück* -
KB163NKammschiene 1 polig mit Stiftanschluss 10mm² 63A 13 Module blau
9,92 € / Stück* -
KBN663CStiftschiene 3P+N 10² für 24x1+N/LS 1PLE
86,60 € / Stück* -
KBN663AStiftschiene 3P+N 10² für 12x1+N/LS 1PLE
43,26 € / Stück*
Technische Merkmale
Architektur
-
Polart1P+N
-
AuslösecharakteristikB
Elektrischer Strom
-
Nennstrom10 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-16 kA
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-16 kA
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Nennstrom bei -25°C13 A
-
Nennstrom bei -20 °C12,80 A
-
Nennstrom bei -15°C12,50 A
-
Nennstrom bei -10°C12,30 A
-
Nennstrom bei -5°C12 A
-
Nennstrom bei 0 °C11,80 A
-
Nennstrom bei 5°C11,50 A
-
Nennstrom bei 10°C11,20 A
-
Nennstrom bei 15°C10,90 A
-
Nennstrom bei 20 °C10,60 A
-
Nennstrom bei 25°C10,30 A
-
Nennstrom bei 30°C10 A
-
Nennstrom bei 35°C9,70 A
-
Nennstrom bei 40 °C9,30 A
-
Nennstrom bei 45 °C9 A
-
Nennstrom bei 50 °C8,60 A
-
Nennstrom bei 55°C8,30 A
-
Nennstrom bei 60°C7,90 A
-
Nennstrom bei 65°C7,50 A
-
Nennstrom bei 70°C7 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0,95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0,90
-
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern0,85
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-16 kA
Installation, Montage
-
Nominales Drehmoment Untere Klemme1,90 - 1,90 Nm
-
Nominales Drehmoment Obere Klemme1,90 - 1,90 Nm
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
-
Nominales Drehmoment1,90 - 1,90 Nm
Spannung
-
Bemessungsbetriebsspannung Ue230 - 240 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp4000 V
-
Max. Betriebsspannung253 V
-
Überspannungskategorie gemäß IEC 60947-13
Frequenz
-
Frequenz50 - 60 Hz
Kapazität
-
Anzahl Module1
Leistung
-
Gesamtverlustleistung unter Nennstrom2,40 W
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Max. Höhe2000 m
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele1000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Anschluss
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
Konnektivität
-
AnschlussartSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
Abmessungen
-
Höhe84,70 mm
-
Breite17,50 mm
-
Tiefe70 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

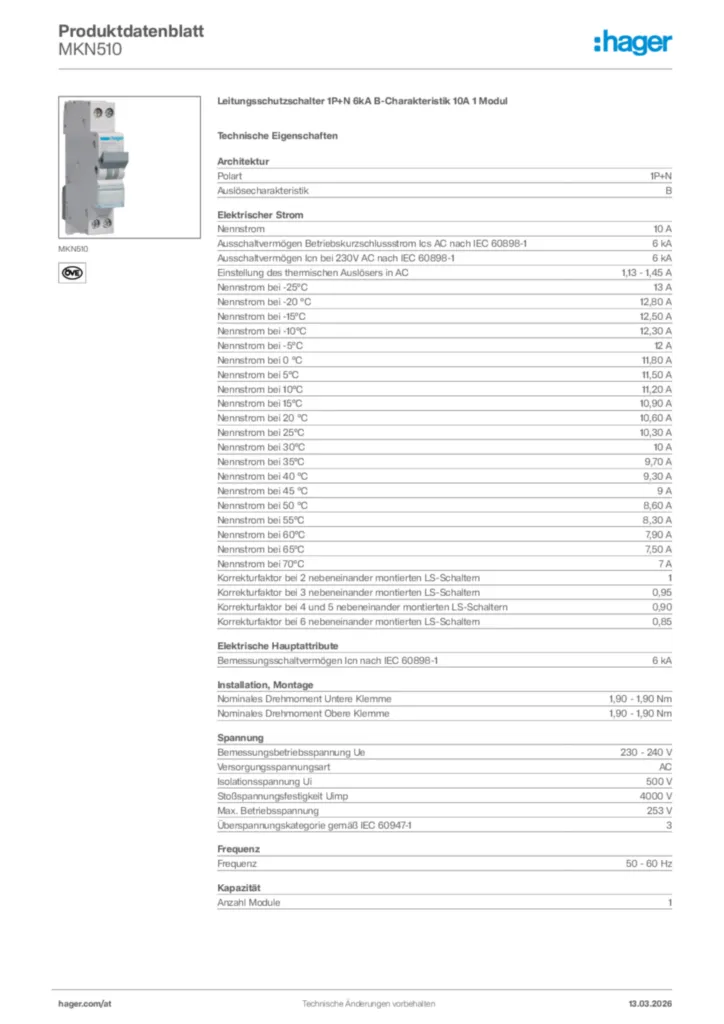

Product datasheet
Hager Produktdatenblatt MKN510
Leitungsschutzschalter 1P+N 6kA B-Charakteristik 10A 1 Modul
PDF -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-12-06
PDF333,47 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HMC499Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 ModulePreis548,65 €/ Stück * -
2
HMC490Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 ModulePreis509,02 €/ Stück * -
3
HMC480Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 ModulePreis448,89 €/ Stück * -
4
HMC399Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 ModulePreis388,77 €/ Stück * -
5
HMC390Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 ModulePreis350,45 €/ Stück *
Ausschreibungstext
Leitungsschutzschalter 1P+N 6kA B-Charakteristik 10A 1 Modul
Leitungsschutzschalter in Schmalbauausführung (1PLE) nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 10 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anzahl Module: 1
Fabrikat : Hager oder gleichwertig
Artikel : MKN510
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leitungsschutzschalter in Schmalbauausführung (1PLE) nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 10 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anzahl Module: 1
Fabrikat : Hager oder gleichwertig
Artikel : MKN510
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
