Leitungsschutzschalter 4 polig 6kA C-Charakteristik 32A 4 Module MCN432

EAN
3250614311635
Marke
Hager
VPE
3 Stück
Preis
Preis auf Anfrage

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
Das Produkt ist leider nicht mehr lieferbar. Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung:NCN632, NCN432

Leitungsschutzschalter 4 polig 6kA C-Charakteristik 32A 4 Module

MCN432

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Unter­span­nungs­aus­löser 1 Produkte verfügbar
  • Arbeitsstromaus­löser 2 Produkte verfügbar
  • Hilfs­schal­ter­block 2 Produkte verfügbar

Optionales Zubehör

  • Verrie­ge­lungs­funk­ti­onen
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Unter­span­nungs­aus­löser
  • Arbeitsstromaus­löser
  • Hilfs­schal­ter­block
  • MZN175

    Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
     8,69 €  / Stück*
  • LZ060

    Distanzstück für Wärmeentlastung
     1,61 €  / Stück*
  • MZ206

    Unterspannungsauslöser für MCB RCBO < 125A 230V AC
     56,91 €  / Stück*
  • MZ204

    Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
     56,91 €  / Stück*
  • MZ203

    Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
     56,91 €  / Stück*
  • MZ202

    Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     21,10 €  / Stück*
  • MZ201

    Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     18,17 €  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    32 A
  • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
    6 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
    10 kA
  • Nenn­strom bei -15°C
    38,6 A
  • Nenn­strom bei -10°C
    37,9 A
  • Nenn­strom bei -5°C
    37,2 A
  • Nenn­strom bei 0 °C
    36,5 A
  • Nenn­strom bei 5°C
    35,8 A
  • Nenn­strom bei 10°C
    35,1 A
  • Nenn­strom bei 15°C
    34,4 A
  • Nenn­strom bei 20 °C
    33,6 A
  • Nenn­strom bei 25°C
    32,8 A
  • Nenn­strom bei 30°C
    32 A
  • Nenn­strom bei 35°C
    31,1 A
  • Nenn­strom bei 40 °C
    30,3 A
  • Nenn­strom bei 45 °C
    29,3 A
  • Nenn­strom bei 50 °C
    28,4 A
  • Nenn­strom bei 55°C
    27,4 A
  • Nenn­strom bei 60°C
    26,4 A
  • Nenn­strom bei 65°C
    25,3 A
  • Nenn­strom bei 70°C
    24,2 A
Archi­tektur
  • Polart
    4P
  • Auslö­se­cha­rak­te­ristik
    C
Kapa­zität
  • Anzahl Module
    4
Elek­tri­sche Haupt­at­tri­bute
  • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
    6 kA
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment Obere Klemme
    2,80 - 2,80 Nm
  • Nomi­nales Dreh­mo­ment Untere Klemme
    2,80 - 2,80 Nm
  • Nomi­nales Dreh­mo­ment
    2,80 - 2,80 Nm
  • Typ untere Anschluss­klemme für modu­lare Geräte
    biconnect
  • Typ obere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • 360° Monta­gemög­lich­keit
    Ja
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 400 V
  • Versor­gungs­span­nungsart
    AC
  • Isola­ti­onss­pan­nung Ui
    500 V
  • Stoß­span­nungs­fes­tig­keit Uimp
    4000 V
Frequenz
  • Frequenz
    50 - 60 Hz
Anschluss
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
    1 - 35 mm²
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
    1 - 25 mm²
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
    1 - 25 mm²
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
    1 - 35 mm²
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    1 - 25 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    1 - 35 mm²
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP20
Einsatz­be­din­gungen
  • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
    2
  • Ener­gie­be­gren­zungs­klasse I²t
    3
  • Luft­feuch­tig­keits­schutz
    Für alle Klima­be­reiche
  • Betrieb­stem­pe­ratur
    -25 - +70 °C
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    17,60 W
Konnek­ti­vität
  • Anschlussart
    Schrau­b­an­schluss
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
Abmes­sungen
  • Höhe
    83 mm
  • Breite
    70 mm
  • Tiefe
    70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - MCB 1P 6kA B-16A, 1 module (english)
PDF
39,21 MB
Hager REACH declaration MCN432
PDF
Hager RoHS Report MCN432
PDF

Downloads

  • Produktbild

    Bild MCN432 | Hager Deutschland

    Produktbild MCN432

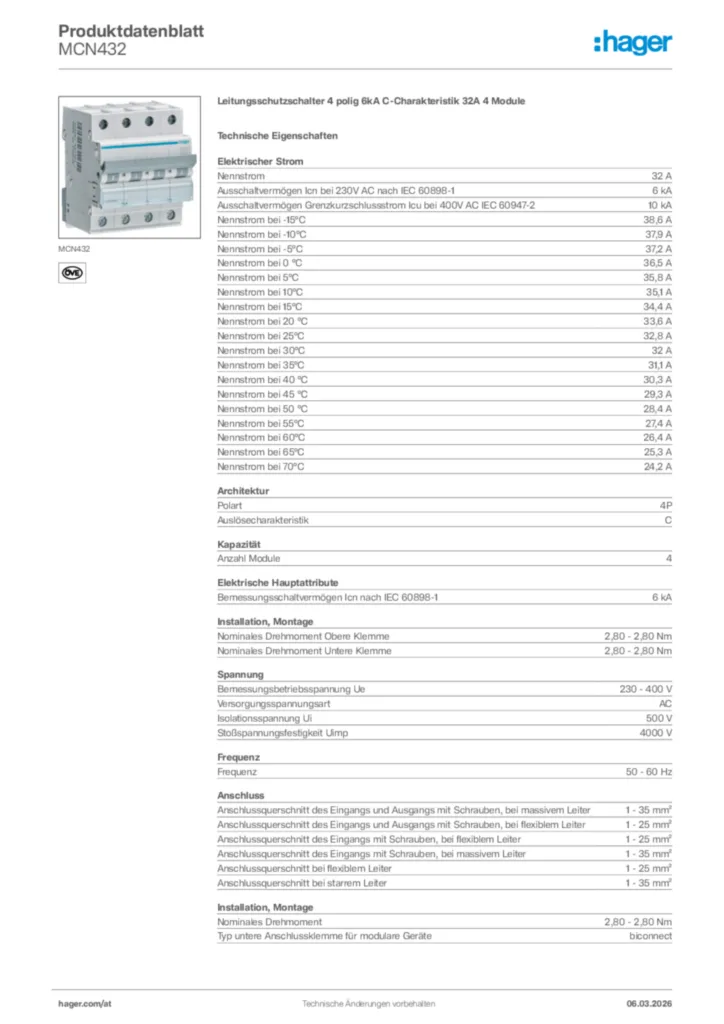

  • Product datasheet

    Bild Hager Produktdatenblatt MCN432 | Hager Deutschland

    Hager Produktdatenblatt MCN432

    Leitungsschutzschalter 4 polig 6kA C-Charakteristik 32A 4 Module

    PDF

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild Konformitätserklärung en-GB 2025-05-05 | Hager Deutschland

    Konformitätserklärung en-GB 2025-05-05

    PDF
    749,49 kB
    Bild Konformitätserklärung en-GB 2025-05-05 | Hager Deutschland

    Konformitätserklärung en-GB 2025-05-05

    PDF
    753,40 kB
Mehr Downloads
