Leitungsschutzschalter 2 polig 6kA C-Charakteristik 20A 2 Module MCN220
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
-
Hilfsschalterblock 2 Produkte verfügbar
-
Arbeitsstromauslöser 2 Produkte verfügbar
-
Unterspannungsauslöser 2 Produkte verfügbar
-
Verriegelungsfunktionen 2 Produkte verfügbar
-
Mehr sehen 7 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Nennstrom20 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC 60947-210 kA
-
Nennstrom bei -15°C26 A
-
Nennstrom bei -10°C25,4 A
-
Nennstrom bei -5°C24,7 A
-
Nennstrom bei 0°C24,1 A
-
Nennstrom bei 5°C23,4 A
-
Nennstrom bei 10°C22,7 A
-
Nennstrom bei 15°C22,1 A
-
Nennstrom bei 20°C21,4 A
-
Nennstrom bei 25°C20,8 A
-
Nennstrom bei 30°C20 A
-
Nennstrom bei 35°C19,4 A
-
Nennstrom bei 40°C18,8 A
-
Nennstrom bei 45°C18,1 A
-
Nennstrom bei 50°C17,5 A
-
Nennstrom bei 55°C16,8 A
-
Nennstrom bei 60°C16,1 A
-
Nennstrom bei 65°C15,5 A
-
Nennstrom bei 70°C14,8 A
-
Polart2P
-
AuslösecharakteristikC
-
Anzahl Module2
-
Ausschaltvermögen Icn AC nach IEC 60898-16 kA
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit4000 V
-
Frequenz50 - 60 Hz
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
-
Schutzart IPIP20
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Energiebegrenzungsklasse I²t3
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
-
Gesamtverlustleistung unter Nennstrom5,60 W
-
Anschluss-/SteckertypSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Höhe83 mm
-
Breite35 mm
-
Tiefe70 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -

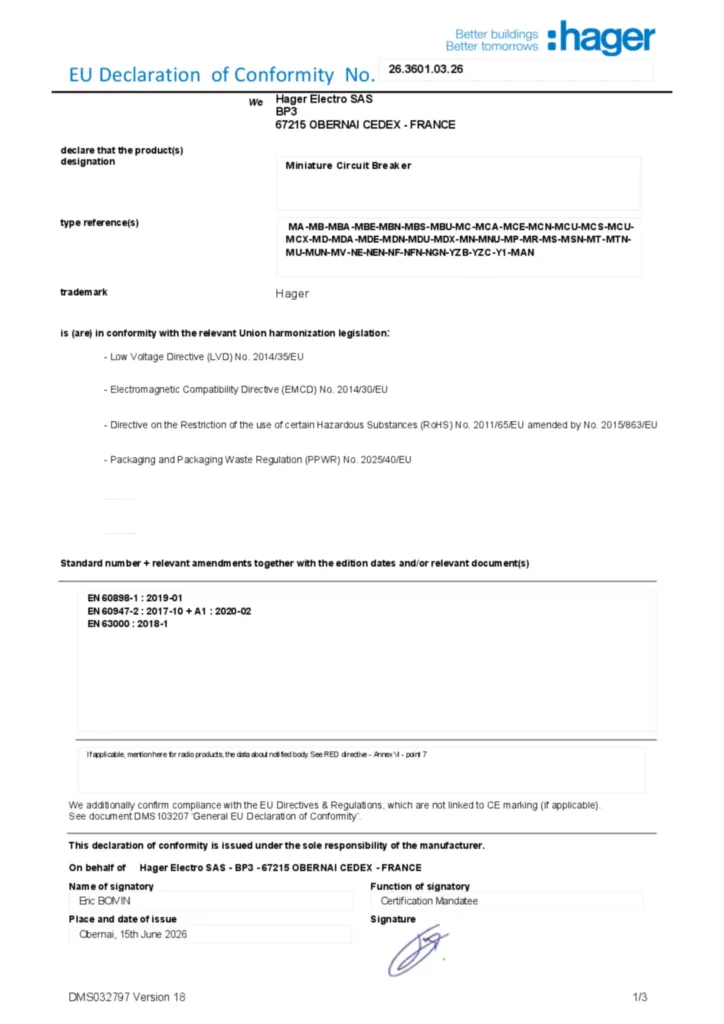

Konformitätserklärung
