Leitungsschutzschalter 4 polig 6kA B-Charakteristik 25A 4 Module MBN425
EAN
3250614310577
Marke
Hager
VPE
3 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verriegelungsfunktionen 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar
Optionales Zubehör
-
LZ060
Distanzstück für Wärmeentlastung
1,61 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56,91 € / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
56,91 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56,91 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom25 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-210 kA
-
Nennstrom bei -15°C30,5 A
-
Nennstrom bei -10°C29,9 A
-
Nennstrom bei -5°C29,3 A
-
Nennstrom bei 0 °C28,8 A
-
Nennstrom bei 5°C28,2 A
-
Nennstrom bei 10°C27,6 A
-
Nennstrom bei 15°C26,9 A
-
Nennstrom bei 20 °C26,3 A
-
Nennstrom bei 25°C25,7 A
-
Nennstrom bei 30°C25 A
-
Nennstrom bei 35°C24,3 A
-
Nennstrom bei 40 °C23,5 A
-
Nennstrom bei 45 °C22,7 A
-
Nennstrom bei 50 °C21,9 A
-
Nennstrom bei 55°C21,1 A
-
Nennstrom bei 60°C20,2 A
-
Nennstrom bei 65°C19,3 A
-
Nennstrom bei 70°C18,3 A
Architektur
-
Polart4P
-
AuslösecharakteristikB
Kapazität
-
Anzahl Module4
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-16 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
Spannung
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp4000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 35 mm²
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Energiebegrenzungsklasse I²t3
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom13,40 W
Konnektivität
-
AnschlussartSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83 mm
-
Breite70 mm
-
Tiefe70 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

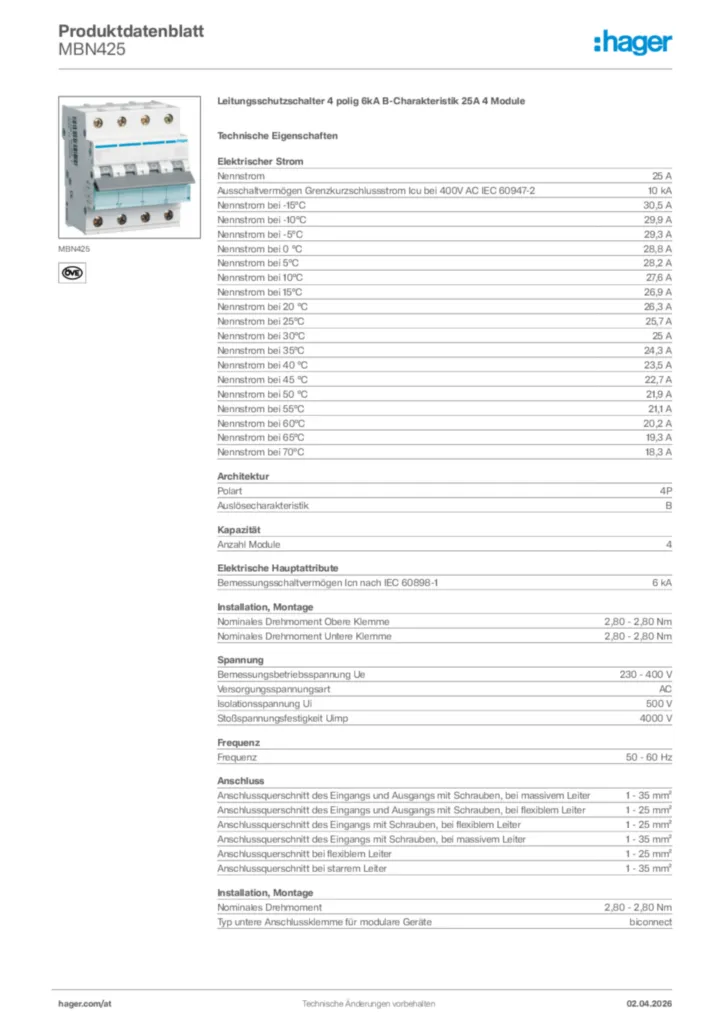

Hager Produktdatenblatt MBN425
