Leitungsschutzschalter 2 polig 6kA B-Charakteristik 32A 2 Module MBN232

EAN
3250614310287
Marke
Hager
VPE
6 Stück
Preis
Preis auf Anfrage

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
Das Produkt ist leider nicht mehr lieferbar. Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung:NBN232

Leitungsschutzschalter 2 polig 6kA B-Charakteristik 32A 2 Module

MBN232

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (13)
    • Modu­lare Phasen­schiene 4 Produkte verfügbar
    • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar
    • Hilfs­schal­ter­block 2 Produkte verfügbar

    Optionales Zubehör

    • Modu­lare Phasen­schiene
    • Verrie­ge­lungs­funk­ti­onen
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Hilfs­schal­ter­block
    • Schutz­kap­pe/-­streifen für Phasen­schiene
    • KDN263B

      Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 57 Module
       57,18 €  / Stück*
    • KDN263A

      Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
       13,68 €  / Stück*
    • KDN280A

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
       18,50 €  / Stück*
    • KDN280B

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
       74,20 €  / Stück*
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
       8,69 €  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
       7,10 €  / Stück*
    • LZ060

      Distanzstück für Wärmeentlastung
       1,61 €  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
       56,91 €  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
       56,91 €  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
       56,91 €  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       21,10 €  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       18,17 €  / Stück*
    • KZN023

      Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
       1,21 €  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      32 A
    • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
      6 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
      10 kA
    • Nenn­strom bei -15°C
      40,2 A
    • Nenn­strom bei -10°C
      39,6 A
    • Nenn­strom bei -5°C
      38,5 A
    • Nenn­strom bei 0 °C
      37,7 A
    • Nenn­strom bei 5°C
      36,9 A
    • Nenn­strom bei 10°C
      36,1 A
    • Nenn­strom bei 15°C
      35,2 A
    • Nenn­strom bei 20 °C
      34,4 A
    • Nenn­strom bei 25°C
      33,6 A
    • Nenn­strom bei 30°C
      32 A
    • Nenn­strom bei 35°C
      32 A
    • Nenn­strom bei 40 °C
      31,1 A
    • Nenn­strom bei 45 °C
      30,3 A
    • Nenn­strom bei 50 °C
      30 A
    • Nenn­strom bei 55°C
      28,7 A
    • Nenn­strom bei 60°C
      27,8 A
    • Nenn­strom bei 65°C
      27 A
    • Nenn­strom bei 70°C
      26,2 A
    Archi­tektur
    • Polart
      2P
    • Auslö­se­cha­rak­te­ristik
      B
    Kapa­zität
    • Anzahl Module
      2
    Elek­tri­sche Haupt­at­tri­bute
    • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
      6 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment
      2,80 - 2,80 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • 360° Monta­gemög­lich­keit
      Ja
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      400 - 400 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      4000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      2
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    • Betrieb­stem­pe­ratur
      -25 - +70 °C
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      9 W
    Konnek­ti­vität
    • Anschlussart
      Schrau­b­an­schluss
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Höhe
      83 mm
    • Breite
      35 mm
    • Tiefe
      70 mm

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP - MCB 1P 6kA B-16A, 1 module (english)
    PDF
    39,21 MB
    Hager REACH declaration MBN232
    PDF
    Hager RoHS Report MBN232
    PDF

    Downloads

    • Produktbild

      Bild MBN232 | Hager Deutschland

      Produktbild MBN232

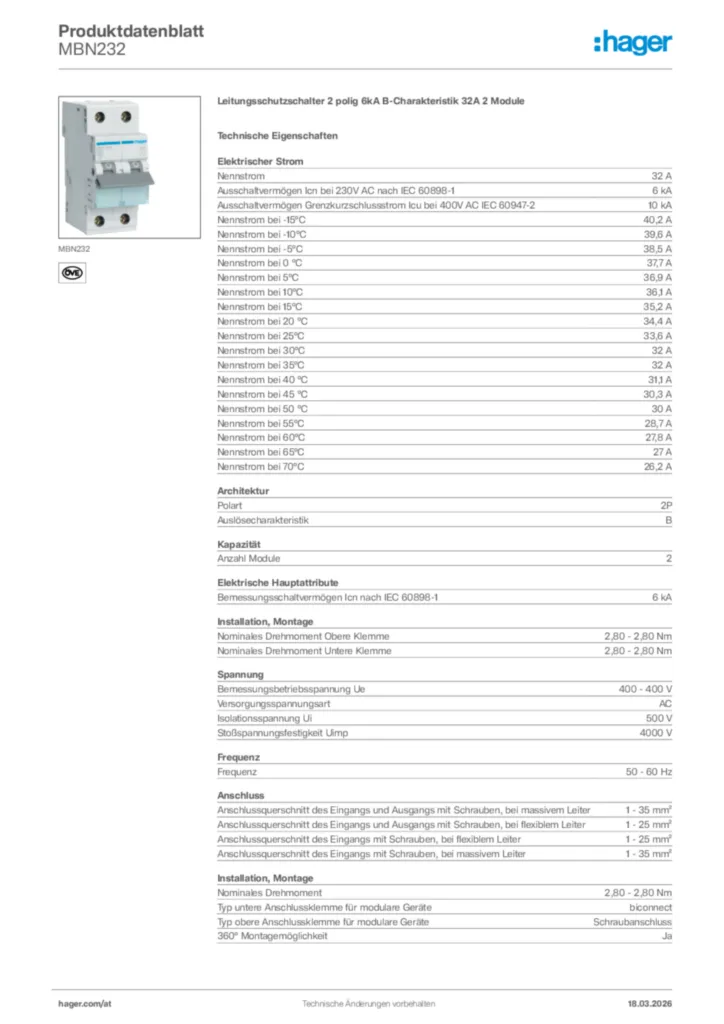

    • Product datasheet

      Bild Hager Produktdatenblatt MBN232 | Hager Deutschland

      Hager Produktdatenblatt MBN232

      Leitungsschutzschalter 2 polig 6kA B-Charakteristik 32A 2 Module

      PDF

    • Technischer Anhang (Einzelprodukt)

      Bild Verlustleistungsdatenblatt | Hager Deutschland

      Verlustleistungsdatenblatt

      Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

      PDF
      847,80 kB

    • Konformitätserklärung

      Bild Konformitätserklärung en-GB 2025-05-05 | Hager Deutschland

      Konformitätserklärung en-GB 2025-05-05

      PDF
      749,49 kB
      Bild Konformitätserklärung en-GB 2025-05-05 | Hager Deutschland

      Konformitätserklärung en-GB 2025-05-05

      PDF
      753,40 kB
