NH-Lasttrennleiste LV NH3/1000A 185mm 3-polig Kopplung innen LVTG1000TP
Preis
1.531,22 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schraube/Bolzen 1 Produkte verfügbar -
Sammelschienenklemme 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Elektrischer Strom
-
Nennstrom1000 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 400V1000 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V1000 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 500V1000 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.21000 A
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.21000 A
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094725 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 6094715 kA
Sicherung
-
SicherungsgrößeNH3
Konnektivität
-
AnschlussartSchraubanschluss
-
MontageartSchraubbefestigung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe740 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom318 W
-
Verlustleistung bei Volllast270 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele100
-
Gerätelebensdauer, mechanische Schaltspiele500
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4600
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

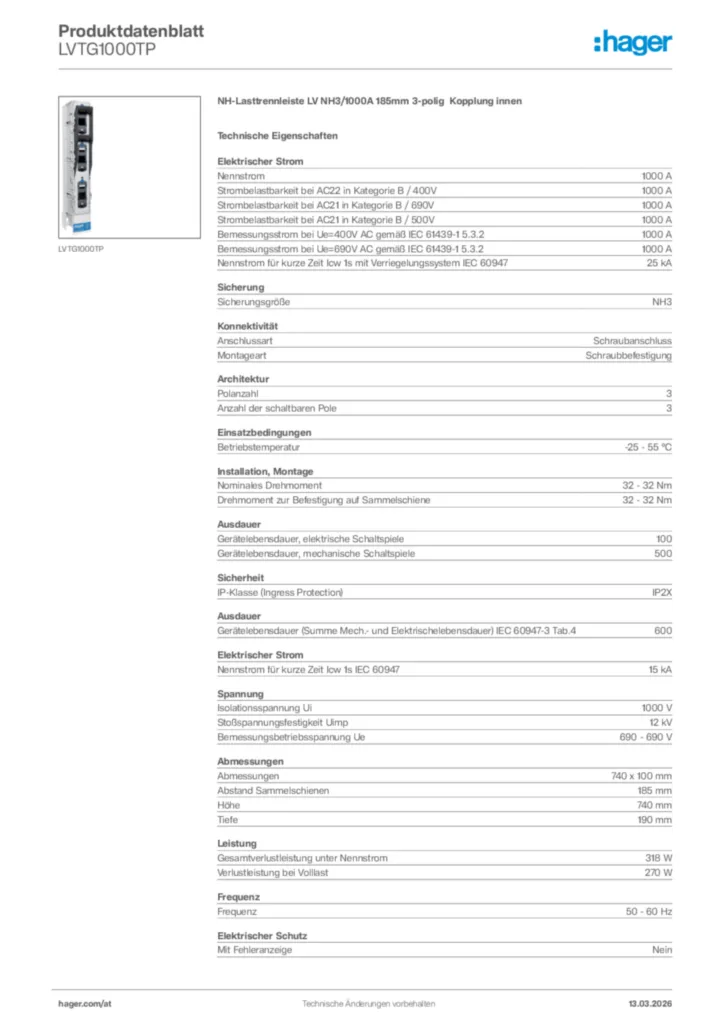

Hager Produktdatenblatt LVTG1000TP
NH-Lasttrennleiste LV NH3/1000A 185mm 3-polig Kopplung innen
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,79 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVSG00SPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8 HakenPreis361,11 €/ Stück * -
2
LVSGW00TSPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8Preis461,70 €/ Stück * -
3
LVSW00100RPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3polig DirektanschlussPreis380,33 €/ Stück * -
4
LVS0060SPXNH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig M8Preis260,88 €/ Stück * -
5
LVZALAnschlussraumabdeckung lang für NH1-3/185mm für Montage über StromwandlerblockPreis48,97 €/ Stück *
Ausschreibungstext
NH-Lasttrennleiste LV NH3/1000A 185mm 3-polig Kopplung innen
NH3-Koppelleiste 1000 A für SaS-Trennung, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, allpolig schaltend, beide Anschlüsse im Innenraum, rostfrei.
Anschlussquerschnitt bei flexiblem Leiter: 2x 30 mm x 5 mm/2x 60 mm x 5 mm
Anschlussquerschnitt bei starrem Leiter: 2x 30 mm x 5 mm/2x 60 mm x 5 mm
Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 100
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 15 kA
Abstand Sammelschienen: 185 mm
Höhe: 740 mm
Tiefe: 190 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 366 W
Gesamtverlustleistung unter Nennstrom: 318 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVTG1000TP
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH3-Koppelleiste 1000 A für SaS-Trennung, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, allpolig schaltend, beide Anschlüsse im Innenraum, rostfrei.
Anschlussquerschnitt bei flexiblem Leiter: 2x 30 mm x 5 mm/2x 60 mm x 5 mm
Anschlussquerschnitt bei starrem Leiter: 2x 30 mm x 5 mm/2x 60 mm x 5 mm
Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 100
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 15 kA
Abstand Sammelschienen: 185 mm
Höhe: 740 mm
Tiefe: 190 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 366 W
Gesamtverlustleistung unter Nennstrom: 318 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVTG1000TP
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
