NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8 LVSGW00TSPX
EAN
4049857124602
Marke
Hager
VPE
1 Stück
Preisgruppe
H62
Preis
461,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Sammelschienenklemme 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe741 mm
-
Tiefe177 mm
Anschluss
-
Anschluss-/SteckertypM8 Anschluss
Architektur
-
Polanzahl3
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Elektrischer Schutz
-
Mit FehleranzeigeNein
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4120 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
Konnektivität
-
AnschlussartSchraubanschluss
Leistung
-
Gesamtverlustleistung unter Nennstrom22 W
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Sicherung
-
SicherungsgrößeNH00
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8 kV
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

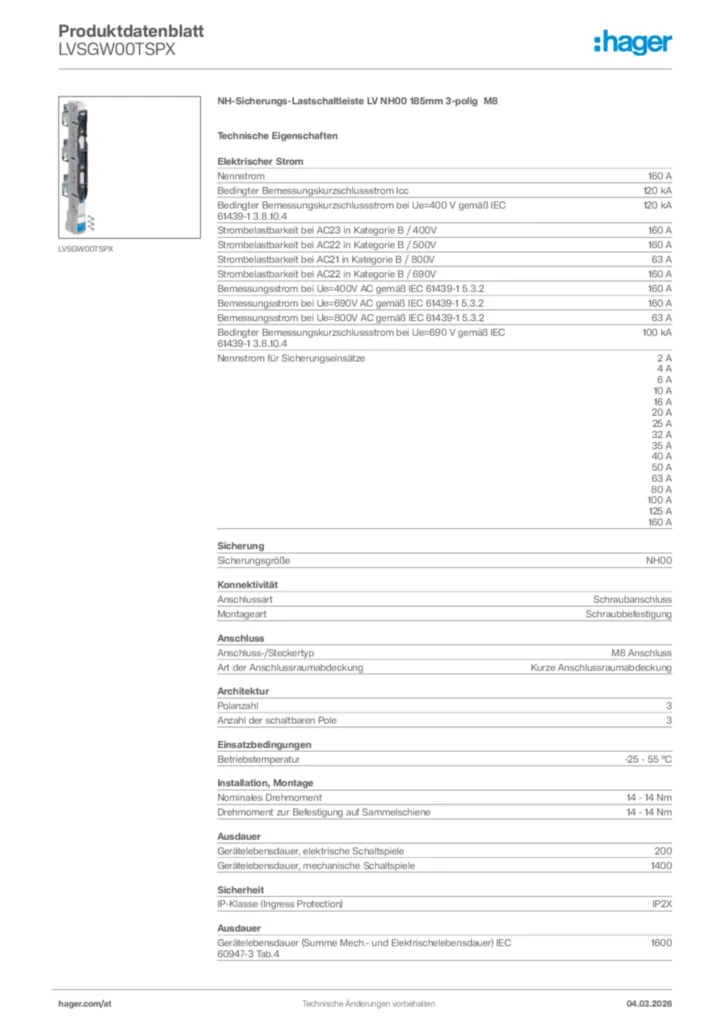

Product datasheet
Hager Produktdatenblatt LVSGW00TSPX
NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8
PDF -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 00/185 mm 3P Eh Wv
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,98 MB
Montageanleitung für LVSGW00TRP, LVSRW00TSP - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 3-polig (DE, Stand: 09.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2017-09-20
PDF4,98 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF772,30 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-02-07
PDF772,51 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVSG00SPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8 HakenPreis361,11 €/ Stück * -
2
LVSGW00TRPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig DirektanschlussPreis495,17 €/ Stück * -
3
LVS0060RPXNH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig DirektanschlussPreis287,73 €/ Stück * -
4
LVSW00100RPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3polig DirektanschlussPreis380,33 €/ Stück * -
5
LVSW00100SPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8Preis273,75 €/ Stück *
Ausschreibungstext
NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8
NH00-Sicherungs-Lastschaltleiste 160 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M8, für direkte Montage neben Größe 1-3, für den Wandlereinsatz.
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 95 mm²
Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 14 - 14 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Abstand Sammelschienen: 185 mm
Höhe: 741 mm
Tiefe: 177 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 38,46 W
Gesamtverlustleistung unter Nennstrom: 22 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSGW00TSPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH00-Sicherungs-Lastschaltleiste 160 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M8, für direkte Montage neben Größe 1-3, für den Wandlereinsatz.
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 95 mm²
Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 14 - 14 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Abstand Sammelschienen: 185 mm
Höhe: 741 mm
Tiefe: 177 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 38,46 W
Gesamtverlustleistung unter Nennstrom: 22 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSGW00TSPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
