    NH3-Sicherungslasttrennschalter für Sammelschiene mit 60mm Abstand und einer Nennstromkapazität von 630A. Geeignet für NH Sicherungseinsätze gemäß IEC 60269-2 / DIN VDE 0636-2. Ausgestattet mit 3-Poligem Schaltunterteil, Allpolig schaltend, und plombierbarem Griffeinsatz mit Berührungsschutz. Ideal geeignet für Energieverteilungen, zeichnet sich besonders durch hohe Zuverlässigkeit und eine robuste Bauweise aus.
    EAN
    3250614203534
    Marke
    Hager
    VPE
    1 Stück
    Preisgruppe
    H62
    • NH-Si­che­rungs­last­trenn­schalter

    Sicherungslasttrennschalter LT NH3/60mm, 630A, Schraubanschluss M10 LT353

    Preis
    € 626,08
    / Stück *
    € 626,08
    / Stück *
    Fachgroßhandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Sicherungslasttrennschalter LT NH3/60mm, 630A, Schraubanschluss M10

    LT353

    • Zubehör
    • Technische Merkmale
    • Umweltwert
    • Downloads
    • Weitere Produkte
    Datenblatt

    Vervollständigen Sie Ihr System

    Optionales Zubehör

  • Mehr sehen (17)
    • Zube­hör/Er­satz­teile für NH-Un­ter­teile 2 Produkte verfügbar
    • Nieder­span­nung HRC Siche­rungs­ein­satz 3 Produkte verfügbar
    • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
    • Kabel­klem­me­n­an­schluss 3 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Hilfs­schal­ter­block 1 Produkte verfügbar

    Optionales Zubehör

    • Zube­hör/Er­satz­teile für NH-Un­ter­teile
    • Nieder­span­nung HRC Siche­rungs­ein­satz
    • Klem­me­n­ab­de­ckung
    • Kabel­klem­me­n­an­schluss
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Hilfs­schal­ter­block
    • Strom­wandler
    • LZ054

      Verriegelung Schaltdeckelfenster LT NH000-3, innen montierbar, 1 Set = 3 Stück
      € 8,79  / Stück*
    • LZ160

      Bausatz für NH1-3-Trenner zur Erhöhung Schaltleistung AC23B bei 690 V, Set=3St.
      € 39,11  / Stück*
    • LNH3400M

      NH-Sicherungseinsatz NH3C gG 500V 400A Kombi-Melder Grifflasche spannungsführend
      € 39,01  / Stück*
    • LNH3500M

      NH-Sicherungseinsatz NH3 gG AC500V 500A Kombi-Melder mit Metall-Grifflasche
      € 52,52  / Stück*
    • LNH3630M

      NH-Sicherungseinsatz NH3 gG AC500V 630A Kombi-Melder mit Metall-Grifflasche
      € 52,52  / Stück*
    • LZ159

      Klemmenabdeckung LT NH3 zum Einsatz bei Stromwandlern an NH-Trennern
      € 76,62  / Stück*
    • LZ153

      Prismenklemmensatz LT 3-polig für NH3-Trenner für Cu/Al-Leiter 150-300mm², 3 St.
      € 183,14  / Stück*
    • LZ156

      Prismenklemmsatz LT für NH3 2x150-185mm² 3-polig für Cu-/Al-Leiter, Set=3 St.
      € 276,92  / Stück*
    • LZ059

      Prismenklemmensatz LT 3-polig für NH3-Trenner für CU-Leiter 150-300mm², 3 St.
      € 104,33  / Stück*
    • LZ253

      Bausatz Stromwandler für LT NH3-Sicherungslasttrennschalter, Set=3 Stück
      € 327,60  / Stück*
    • LZ053

      Stellungsanzeige LT Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
      € 36,45  / Stück*
    • LZ255

      Stromwandler für LT NH1-3 100/5A 2VA Klasse 1
      € 178,93  / Stück*
    • LZ257

      Stromwandler für LT NH1-3 250/5A 3, 75VA Klasse 1
      € 191,18  / Stück*
    • LZ256

      Stromwandler für LT NH1-3 150/5A 2, 5VA Klasse 1
      € 184,31  / Stück*
    • LZ258

      Stromwandler für LT NH1-3 400/5A 3, 75VA Klasse 1
      € 195,76  / Stück*
    • LZ259

      Stromwandler für LT NH1-3 600/5A 5VA Klasse 1
      € 210,01  / Stück*
    • LZ261

      Stromwandler für LT NH1-3 600/5A 2, 5VA Klasse 0, 5S
      € 353,38  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Bemes­sungs­strom IN
      630 A
    • Nenn­strom für kurze Zeit Icw 1s IEC 60947
      20,40 kA
    • Bemes­sungs­strom bei Ue=690V AC gemäß IEC 61439-1 5.3.2
      630 A
    • Siche­rungs­eins.Test bed. Bemes­sungs­kurz­schluss­strom Ue=690V IEC 61439-1 3.8.10.4
      630 A
    • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4
      80 kA
    • Bemes­sungs­strom bei Ue=440V DC gemäß IEC 61439-1 5.3.2
      630 A
    • Nenn­strom bei 45 °C
      598,50 A
    • Nenn­strom bei 55 °C
      535,50 A
    • Strom­belast­bar­keit bei AC23 in Kate­gorie B / 400V
      630 A
    • Strom­belast­bar­keit bei AC22 in Kate­gorie B / 500V
      630 A
    • Strom­belast­bar­keit bei AC22 in Kate­gorie B / 690V
      630 A
    • Nenn­strom für Siche­rungs­ein­sätze
      50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 500 A, 630 A, 300 A
    • Bemes­sungs­strom bei Ue=220V DC gemäß IEC 61439-1 5.3.2
      630 A
    • Nenn­strom bei 40 °C
      630 A
    • Nenn­strom bei 70 °C
      441 A
    • Bemes­sungs­strom bei Ue=400V AC gemäß IEC 61439-1 5.3.2
      630 A
    • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=500 V gemäß IEC 61439-1 3.8.10.4
      80 kA
    • Bemes­sungs­strom bei Ue=250V DC gemäß IEC 61439-1 5.3.2
      630 A
    • Nenn­strom bei 65 °C
      472,50 A
    • Siche­rungs­eins.Test bed. Bemes­sungs­kurz­schluss­strom Ue=400V IEC 61439-1 3.8.10.4
      630 A
    • Bemes­sungs­strom bei Ue=500V AC gemäß IEC 61439-1 5.3.2
      630 A
    • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4
      80 kA
    • Siche­rungs­eins.Test bed. Bemes­sungs­kurz­schluss­strom Ue=500V IEC 61439-1 3.8.10.4
      630 A
    • Nenn­strom bei 60 °C
      504 A
    • Nenn­strom bei 50 °C
      567 A
    Siche­rung
    • Siche­rungs­größe
      NH3
    Anschluss
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      70 - 300 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      70 - 300 mm²
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    • Typ der Ausgangs­ver­bin­dung
      Schrau­b­an­schluss
    • Anschlussart Eingang
      Sammelschiene
    Konnek­ti­vität
    • Anschlussart
      Schrau­b­an­schluss
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    • Lager-/Trans­port­tem­pe­ratur
      -40 - 70 °C
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      3
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      20 - 20 Nm
    • Dreh­mo­ment zur Befes­ti­gung auf Sammelschiene
      8 - 8 Nm
    • Montage auf
      Sammelschie­nen­system
    • Einbau-/­An­schlus­sort
      Waage­recht, Senk­recht
    Frequenz
    • Frequenz
      50 - 60 Hz
    Leis­tung
    • Leis­tungs­ab­gabe bei IN
      67 W
    • Leis­tungs­ab­gabe bei Voll­last
      211 W
    • Leis­tungs­ab­gabe des im Gerät instal­lierten Siche­rungs­ele­ments
      48 W
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
      800
    • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
      200
    • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche­le­bens­dauer) IEC 60947-3 Tab.4
      1000
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      8000 V
    • Bemes­sungs­be­triebss­pan­nung Ue
      690 - 690 V
    • Über­span­nungs­ka­te­gorie gemäß IEC 60947-1
      4
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP3X
    • Elek­tro­ni­sche Siche­rungs­über­wa­chung
      Nein
    • Konven­ti­o­neller Frei­luft-ther­mi­scher Strom mit Siche­rungs­ein­satz und Stan­dard­quer­schnitt IEC 60947-1
      630 A
    • Konven­ti­o­neller Frei­luft-ther­mi­scher Strom mit Fest­körper und Stan­dard­quer­schnitt IEC 60947-1
      960 A
    Abmes­sungen
    • Höhe
      306 mm
    • Breite
      250 mm
    • Tiefe
      130 mm
    • Länge
      151 mm
    • Abstand Sammelschienen
      60 mm
    • Brei­te/­Dicke Sammelschiene
      5 - 12 mm
    Nur für den internen Gebrauch
    • Stan­dard
      IEC/EN 60947-1;IEC/EN 60947-3
    Archi­tektur
    • Polan­zahl
      3
    • Steu­er-/­Be­dienele­ment
      Deckel­griff
    Normen
    • Brenn­bar­keits­klasse nach UL 94
      V0

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACh-SVHC frei Ja

    Zertifizierungen und Dokumente

    PEP - Fuse switch disconnector LT size 000/60mm 100A, box clamp,
    PDF
    438,40 kB
    REACH declaration LT353
    PDF
    Hager RoHS Report LT353
    PDF

    Downloads

    • Produktbild

      Bild LT353 | Hager Deutschland

      Produktbild LT353

    • Produktdatenblatt

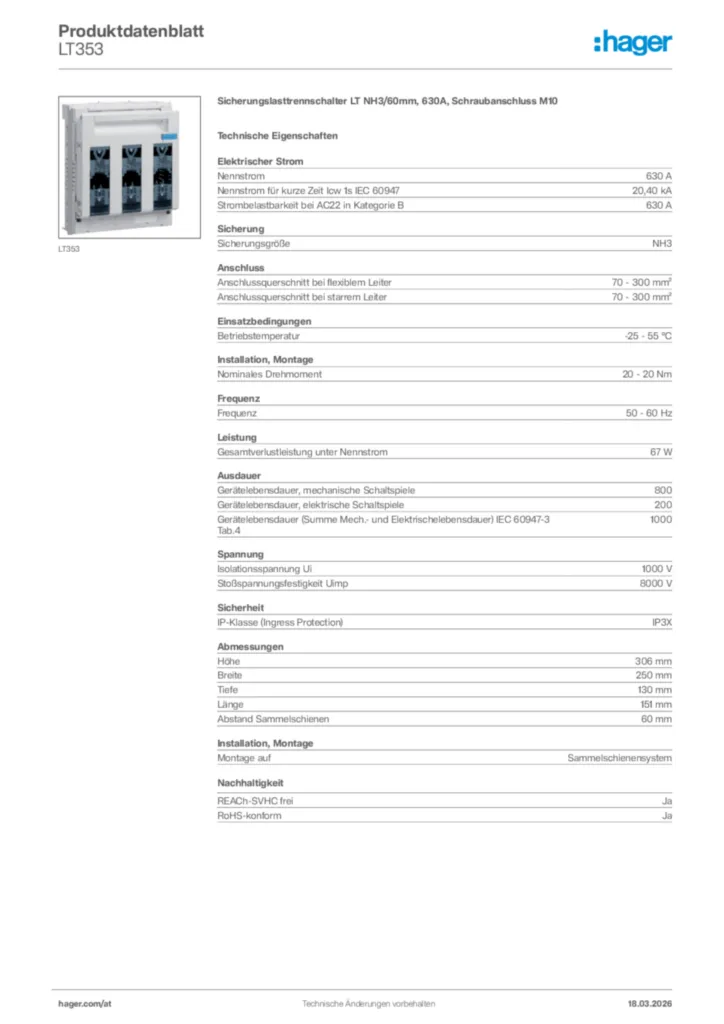

      Bild Hager Produktdatenblatt LT353 | Hager Deutschland

      Hager Produktdatenblatt LT353

      Sicherungslasttrennschalter LT NH3/60mm, 630A, Schraubanschluss M10

      PDF

    • Montageanleitung

      Bild HRC Fuse Switch Disonnector_DE-EN-FR-IT_NH1-3-2010-03 | Hager Deutschland

      HRC Fuse Switch Disonnector_DE-EN-FR-IT_NH1-3-2010-03

      Montageanleitung International 2026-10-14

      PDF
      1,47 MB

    • Konformitätserklärung

      Bild Konformitätserklärung en-US 2026-07-15 | Hager Deutschland

      Konformitätserklärung en-US 2026-07-15

      PDF
      257,93 kB
