Sicherungslasttrennschalter LT NH1/60mm, 250A, Abgang oben/unten M10 LT154E

NH1-Sicherungslasttrennschalter für Sammelschiene mit 60mm Abstand und einer Nennstromkapazität von 250A. Geeignet für NH Sicherungseinsätze gemäß IEC 60269-2 / DIN VDE 0636-2. Ausgestattet mit 3-Poligem Schaltunterteil, Allpolig schaltend, und plombierbarem Griffeinsatz mit Berührungsschutz. Ideal geeignet für Energieverteilungen, zeichnet sich besonders durch hohe Zuverlässigkeit und eine robuste Bauweise aus.
EAN
3250614201097
Marke
Hager
VPE
1 Stück
Preisgruppe
H62
Preis
 426,74 €
/ Stück *
 426,74 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Sicherungslasttrennschalter LT NH1/60mm, 250A, Abgang oben/unten M10

LT154E

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Strom­wandler 6 Produkte verfügbar
  • Zube­hör/Er­satz­teile für NH-Un­ter­teile 2 Produkte verfügbar
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Hilfs­schal­ter­block 1 Produkte verfügbar
  • Kabel­klem­me­n­an­schluss 3 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar

Optionales Zubehör

  • Strom­wandler
  • Zube­hör/Er­satz­teile für NH-Un­ter­teile
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Hilfs­schal­ter­block
  • Kabel­klem­me­n­an­schluss
  • Klem­me­n­ab­de­ckung
  • LZ255

    Stromwandler für LT NH1-3 100/5A 2VA Klasse 1
     162,62 €  / Stück*
  • LZ257

    Stromwandler für LT NH1-3 250/5A 3, 75VA Klasse 1
     173,75 €  / Stück*
  • LZ256

    Stromwandler für LT NH1-3 150/5A 2, 5VA Klasse 1
     167,51 €  / Stück*
  • LZ258

    Stromwandler für LT NH1-3 400/5A 3, 75VA Klasse 1
     177,91 €  / Stück*
  • LZ259

    Stromwandler für LT NH1-3 600/5A 5VA Klasse 1
     190,87 €  / Stück*
  • LZ261

    Stromwandler für LT NH1-3 600/5A 2, 5VA Klasse 0, 5S
     321,16 €  / Stück*
  • LZ054

    Verriegelung Schaltdeckelfenster LT NH000-3, innen montierbar, 1 Set = 3 Stück
     7,99 €  / Stück*
  • LZ160

    Bausatz für NH1-3-Trenner zur Erhöhung Schaltleistung AC23B bei 690 V, Set=3St.
     35,54 €  / Stück*
  • LZ251

    Bausatz Stromwandler LT Trenner NH1 zum Anbau von Stromwandlern, Set = 3 St.
     239,34 €  / Stück*
  • LZ053

    Stellungsanzeige LT Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
     33,13 €  / Stück*
  • LZ151

    Prismenklemmensatz LT 3-polig für NH1-Trenner für Cu/Al-Leiter 70-150mm², 3 St.
     100,52 €  / Stück*
  • LZ154

    Prismenklemmensatz LT für NH1 2x 35-70mm², 3-polig für Cu/Al-Leiter, Set = 3 St.
     210,48 €  / Stück*
  • LZ057

    Prismenklemmensatz LT 3-polig für NH1-Trenner für Cu-Leiter 70-150mm², Set=3 St.
     74,35 €  / Stück*
  • LZ157

    Klemmenabdeckung LT NH1 zum Einsatz bei Stromwandlern an NH-Trennern
     49,93 €  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    250 A
  • Nenn­strom für kurze Zeit Icw 1s IEC 60947
    8,60 kA
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    250 A
Siche­rung
  • Siche­rungs­größe
    NH1
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    6 - 150 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    6 - 150 mm²
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    12 - 12 Nm
  • Montage auf
    Sammelschie­nen­system
Frequenz
  • Frequenz
    50 - 60 Hz
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    20 W
Ausdauer
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    1400
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    200
  • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche­le­bens­dauer) IEC 60947-3 Tab.4
    1600
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoß­span­nungs­fes­tig­keit Uimp
    8000 V
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP3X
Abmes­sungen
  • Höhe
    306 mm
  • Breite
    184 mm
  • Tiefe
    110 mm
  • Abstand Sammelschienen
    60 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACh-SVHC frei Ja

Zertifizierungen und Dokumente

Hager REACH declaration LT154E
PDF
Hager RoHS Report LT154E
PDF

Downloads

  • Produktbild

    Bild LT154E | Hager Deutschland

    Produktbild LT154E

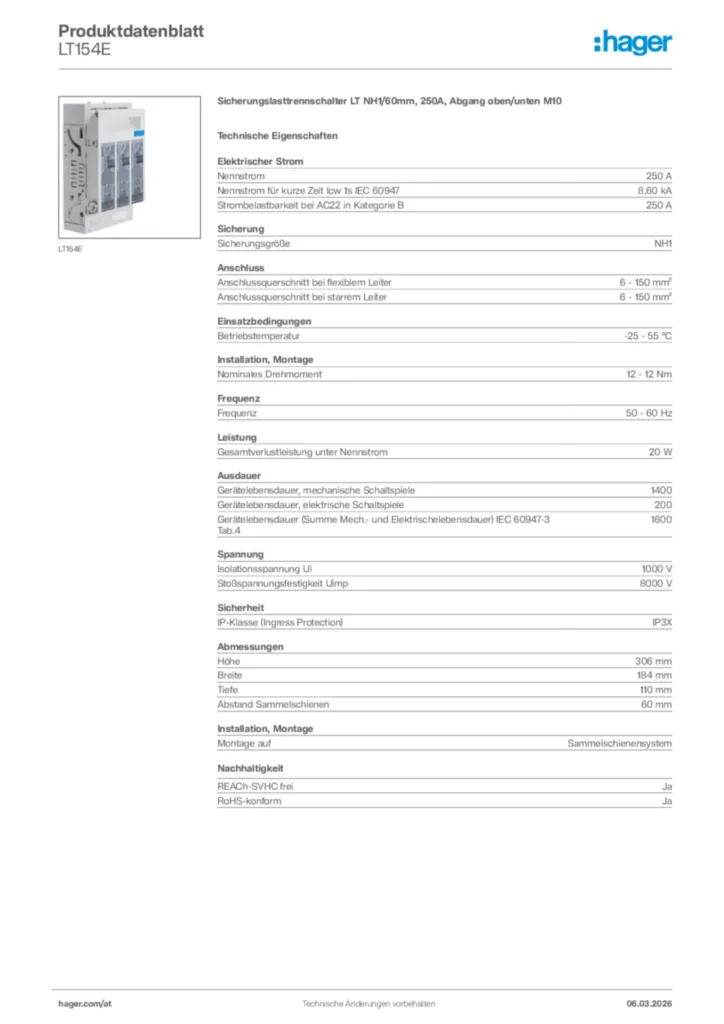

  • Product datasheet

    Bild Hager Produktdatenblatt LT154E | Hager Deutschland

    Hager Produktdatenblatt LT154E

    Sicherungslasttrennschalter LT NH1/60mm, 250A, Abgang oben/unten M10

    PDF

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2023-08-03

    PDF
    78,40 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    LZ008 - Blende LT für Sicherungslasttrenner NH00 zur seitlichen Abschottung am Trenner
    LZ008
    Blende LT für Sicherungslasttrenner NH00 zur seitlichen Abschottung am Trenner
    Preis
     17,21 €
    / Stück *
     17,21 €
    / Stück *
  • 2
    LZ053 - Stellungsanzeige LT Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
    LZ053
    Stellungsanzeige LT Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
    Preis
     33,13 €
    / Stück *
     33,13 €
    / Stück *
  • 3
    LZ160 - Bausatz für NH1-3-Trenner zur Erhöhung Schaltleistung AC23B bei 690 V, Set=3St.
    LZ160
    Bausatz für NH1-3-Trenner zur Erhöhung Schaltleistung AC23B bei 690 V, Set=3St.
    Preis
     35,54 €
    / Stück *
     35,54 €
    / Stück *
  • 4
    LT150 - Sicherungslasttrennschalter LT NH1 250A für Montageplatte, Schraubanschluss M10
    LT150
    Sicherungslasttrennschalter LT NH1 250A für Montageplatte, Schraubanschluss M10
    Preis
     276,28 €
    / Stück *
     276,28 €
    / Stück *
  • 5
    LT0050 - Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm²
    LT0050
    Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm²
    Preis
     77,41 €
    / Stück *
     77,41 €
    / Stück *

Ausschreibungstext

Sicherungslasttrennschalter LT NH1/60mm, 250A, Abgang oben/unten M10

NH1-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang oben und unten, ohne zusätzliche Blende.

Nennstrom: 250 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 8,60 kA
Strombelastbarkeit bei AC22 in Kategorie B: 250 A
Sicherungsgröße: NH1
Anschlussquerschnitt bei flexiblem Leiter: 6 - 150 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 150 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 12 - 12 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 20 W
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1600
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 110 mm

Fabrikat : Hager oder gleichwertig
Artikel : LT154E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
