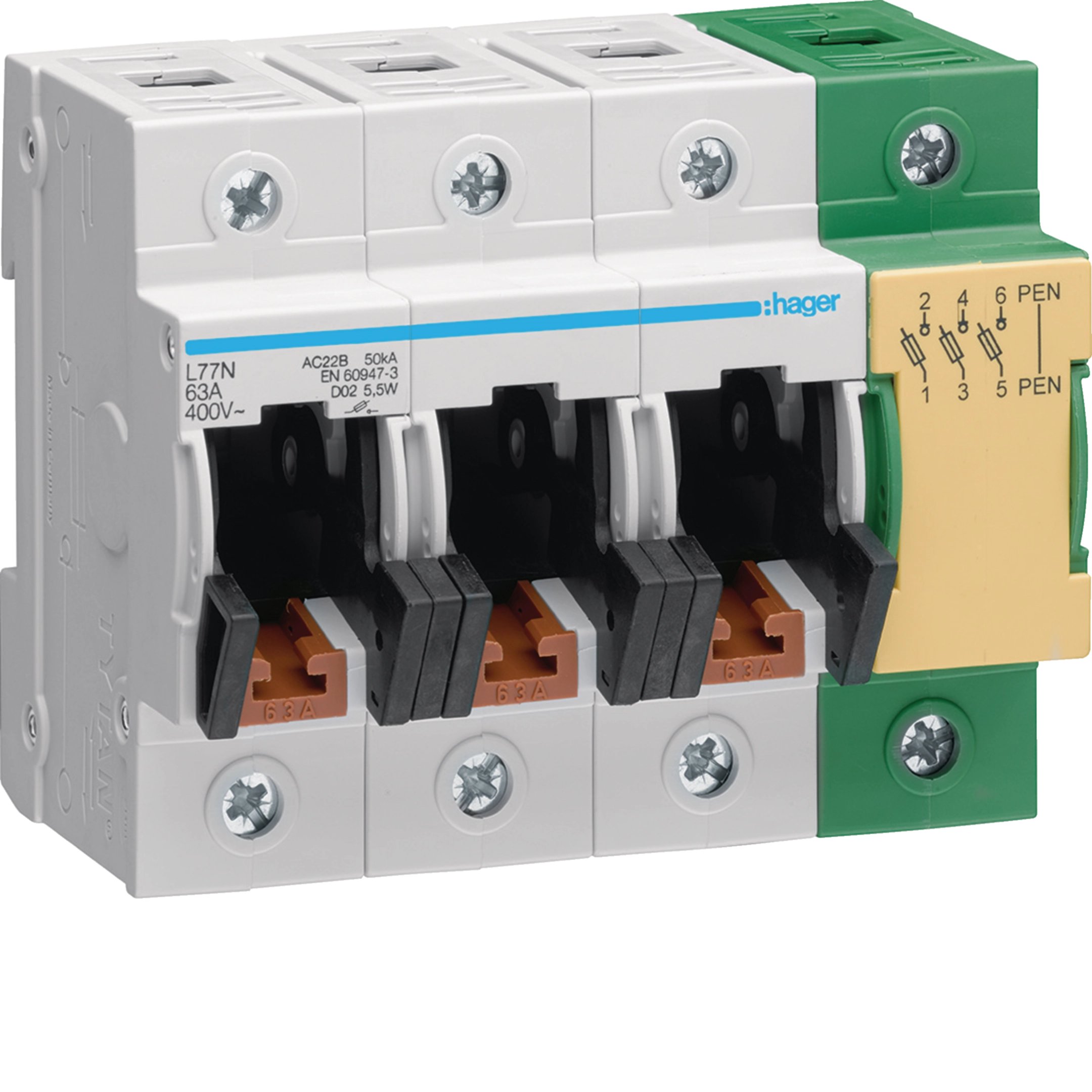

Sicherungslasttrennschalter D02 63A 3polig+PEN Hutschiene FI-Vorsicherung L77N
Preis
160,83 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Sicherung
-
SicherungsgrößeD02
Architektur
-
Polanzahl4
Elektrischer Strom
-
Nennstrom63 A
-
Nennstrom für Sicherungseinsätze20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment3,30 - 3,30 Nm
Abmessungen
-
Höhe85 mm
-
Breite108 mm
-
Tiefe70 mm
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 35 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 40 °C
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom7,20 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert5,50 W
Texte
-
SchutzBerührungsschutz finger und handrückensicher
Spannung
-
Isolationsspannung Ui800 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Werkstoff
-
WerkstoffKunststoff
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet
Hager Produktdatenblatt L77N
Sicherungslasttrennschalter D02 63A 3polig+PEN Hutschiene FI-Vorsicherung
PDF -
Tipps
17AT0052IMC_TIP_H_Zaehlerverteiler_web
Hager zählt auf Sie
PDF808,85 kB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2022-11-29
PDF718,90 kB
Konformitätserklärung en-GB 2024-09-17
PDF227,25 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L75MLasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig+N HutschienePreis111,67 €/ Stück * -
2
LE14MHaltefeder für L7xM, Reduzierung der Sicherung von D02 zu D01, Set=12 StückPreis28,85 €/ Stück * -
3
L72MLasttrennschalter für Sicherungen D02 E18 63A AC400V 2polig HutschienePreis88,28 €/ Stück * -
4
L73OLasttrennschalter für Sicherungen D02 63A 3poligPreis119,74 €/ Stück * -
5
L71MLasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig HutschienePreis68,28 €/ Stück *
Ausschreibungstext
Sicherungslasttrennschalter D02 63A 3polig+PEN Hutschiene FI-Vorsicherung
D0-Sicherungslasttrennschalter mit PEN Durchgangsklemme, dreipolig schaltbar für D02 Sicherungen nach OVE EN 60947-3, IEC 60947-3 400V~, 63A, für Hutschienenmontage mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz. Für Bestückung mit: D02-Hülsenpaßeinsatz nach Erfordernis und D0-Sicherungseinsatz 1...63A.
Sicherungsgröße: D02
Polanzahl: 4
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Höhe: 85 mm
Breite: 108 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 40 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 7,20 W
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : L77N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
D0-Sicherungslasttrennschalter mit PEN Durchgangsklemme, dreipolig schaltbar für D02 Sicherungen nach OVE EN 60947-3, IEC 60947-3 400V~, 63A, für Hutschienenmontage mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz. Für Bestückung mit: D02-Hülsenpaßeinsatz nach Erfordernis und D0-Sicherungseinsatz 1...63A.
Sicherungsgröße: D02
Polanzahl: 4
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Höhe: 85 mm
Breite: 108 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 40 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 7,20 W
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : L77N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
