Lasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig+N Hutschiene L75M
Preis
111,67 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 2 Produkte verfügbar
Passend zu
-
KB380QKammschiene 3 polig 80A Stiftanschluss 16mm² 37 Module
74,77 € / Stück* -
KB399QKammschiene 3 polig 125A Stiftanschluss 35mm² 37 Module
115,73 € / Stück*
Technische Merkmale
Sicherung
-
SicherungsgrößeD02
Architektur
-
Polanzahl1
Elektrischer Strom
-
Nennstrom63 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
Installation, Montage
-
Montage aufDIN Schiene
Abmessungen
-
Höhe85 mm
-
Breite53 mm
-
Tiefe79 mm
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 35 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 40 °C
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom2,80 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert5,50 W
Texte
-
SchutzBerührungsschutz finger und handrückensicher
Spannung
-
Isolationsspannung Ui800 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20C
Werkstoff
-
WerkstoffKunststoff
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

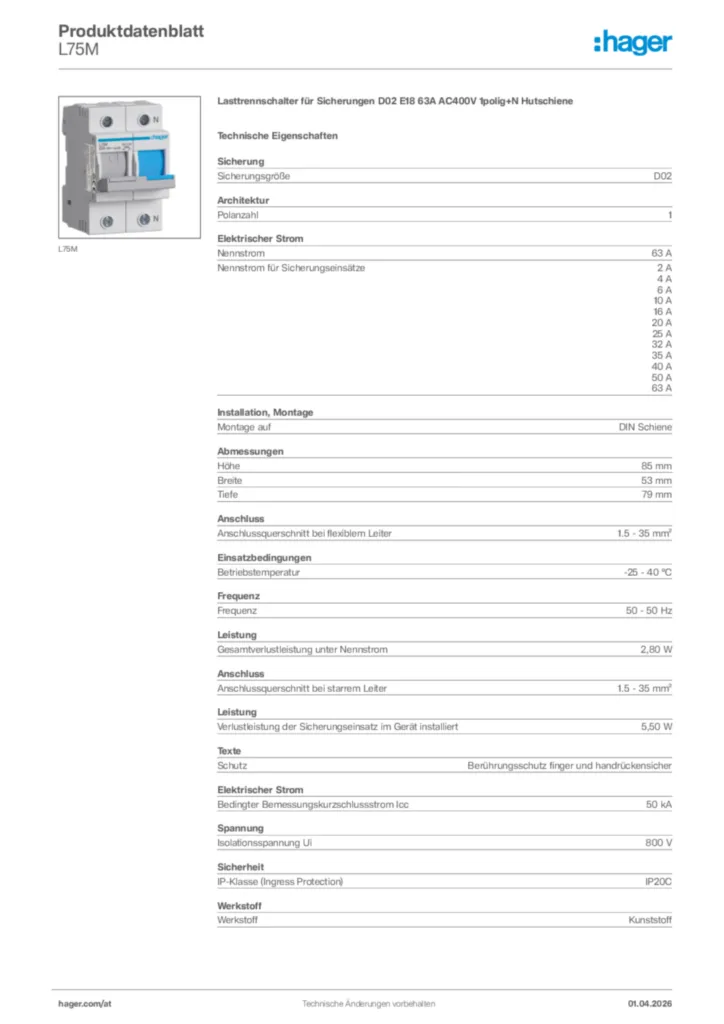

Hager Produktdatenblatt L75M
Lasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig+N Hutschiene
PDF -
Bedienungsanleitung
Bedienungsanleitung International 2025-07-10
PDF220,03 kB -
Handbuch
Handbuch en-GB, de-DE 2025-06-12
PDF1,85 MB -
Tipps
17AT0052IMC_TIP_H_Zaehlerverteiler_web
Hager zählt auf Sie
PDF808,85 kB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2022-11-29
PDF718,90 kB
Konformitätserklärung en-GB 2024-09-17
PDF227,25 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L73MLasttrennschalter für Sicherungen D02 E18 63A AC400V 3polig HutschienePreis100,12 €/ Stück * -
2
LE14MHaltefeder für L7xM, Reduzierung der Sicherung von D02 zu D01, Set=12 StückPreis28,85 €/ Stück * -
3
L71MLasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig HutschienePreis68,28 €/ Stück * -
4
L73OLasttrennschalter für Sicherungen D02 63A 3poligPreis119,74 €/ Stück * -
5
L76MLasttrennschalter für Sicherungen D02 E18 63A AC400V 3polig+N HutschienePreis195,97 €/ Stück *
Ausschreibungstext
Lasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig+N Hutschiene
D0-Sicherungslasttrennschalter zweipolig schaltbar, 1Phasig+Neutralleiter, für D02 Sicherungen, für Hutschienenmontage. Mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz. Entspricht der Gerätenorm IEC 60947-3.
Sicherungsgröße: D02
Polanzahl: 2
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Breite/Dicke Sammelschiene: 35 - 35 mm
Höhe: 85 mm
Breite: 54 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 60 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 3 W
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP40
Fabrikat : Hager oder gleichwertig
Artikel : L75M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
D0-Sicherungslasttrennschalter zweipolig schaltbar, 1Phasig+Neutralleiter, für D02 Sicherungen, für Hutschienenmontage. Mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz. Entspricht der Gerätenorm IEC 60947-3.
Sicherungsgröße: D02
Polanzahl: 2
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Breite/Dicke Sammelschiene: 35 - 35 mm
Höhe: 85 mm
Breite: 54 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 60 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 3 W
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP40
Fabrikat : Hager oder gleichwertig
Artikel : L75M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
