Lasttrennschalter für Sicherungen D02 E18 63A AC400V 2polig Hutschiene L72M
EAN
3250610740576
Marke
Hager
VPE
6 Stück
Preisgruppe
H62
81,86 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zylindrische Sicherung 1 Produkte verfügbar
Technische Merkmale
Sicherung
-
SicherungsgrößeD02
Architektur
-
Polanzahl2
Elektrischer Strom
-
Nennstrom63 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment3,30 - 3,30 Nm
Abmessungen
-
Höhe85 mm
-
Breite54 mm
-
Tiefe70 mm
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 35 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 60 °C
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom3,60 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert5,50 W
Texte
-
SchutzBerührungsschutz finger und handrückensicher
Spannung
-
Isolationsspannung Ui800 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP40
Werkstoff
-
WerkstoffKunststoff
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

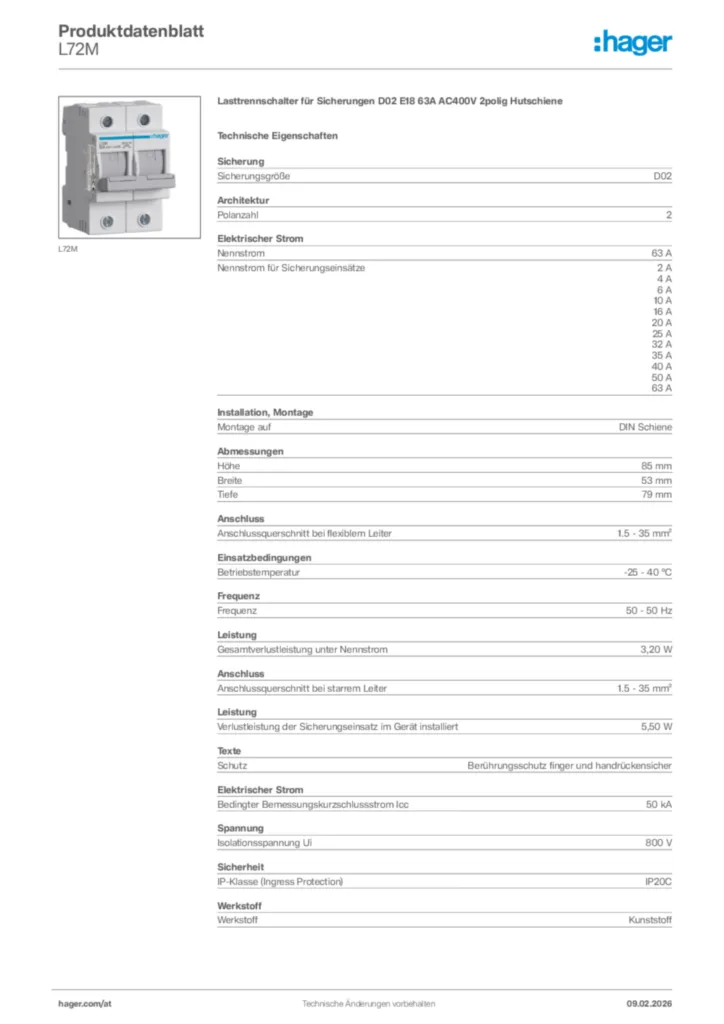

Produktbild
-
Bedienungsanleitung
Montageanleitung
Bedienungsanleitung en-GB, fr-FR, de-DE 2022-04-29
PDF259,40 kB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung en-GB, de-DE 2022-11-29
PDF718,90 kB
Konformitätserklärung 2024-09-17
PDF227,25 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L76OLasttrennschalter für Sicherungen D02 63A 3polig+N152,25 €/ Stück * -
2
L70MSchalter-Sicherungs-Einheit INON mit Sperre, D01-10A47,13 €/ Stück * -
3
L71MLasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig Hutschiene63,31 €/ Stück * -
4
L73MLasttrennschalter für Sicherungen D02 E18 63A AC400V 3polig Hutschiene92,83 €/ Stück * -
5
L73M20ALasttrennschalter mit Sicherungen D02 20A 3polig Hutschiene mit Ring-Passeinsatz103,41 €/ Stück *
Ausschreibungstext
Lasttrennschalter für Sicherungen D02 E18 63A AC400V 2polig Hutschiene
D0-Sicherungslasttrennschalter zweipolig schaltbar für D02 Sicherungen, für Hutschienenmontage. Mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz. Entspricht der Gerätenorm IEC 60947-3.
Sicherungsgröße: D02
Polanzahl: 2
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Höhe: 85 mm
Breite: 54 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 60 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 3,60 W
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP40
Fabrikat : Hager oder gleichwertig
Artikel : L72M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
D0-Sicherungslasttrennschalter zweipolig schaltbar für D02 Sicherungen, für Hutschienenmontage. Mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz. Entspricht der Gerätenorm IEC 60947-3.
Sicherungsgröße: D02
Polanzahl: 2
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Höhe: 85 mm
Breite: 54 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 60 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 3,60 W
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP40
Fabrikat : Hager oder gleichwertig
Artikel : L72M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
