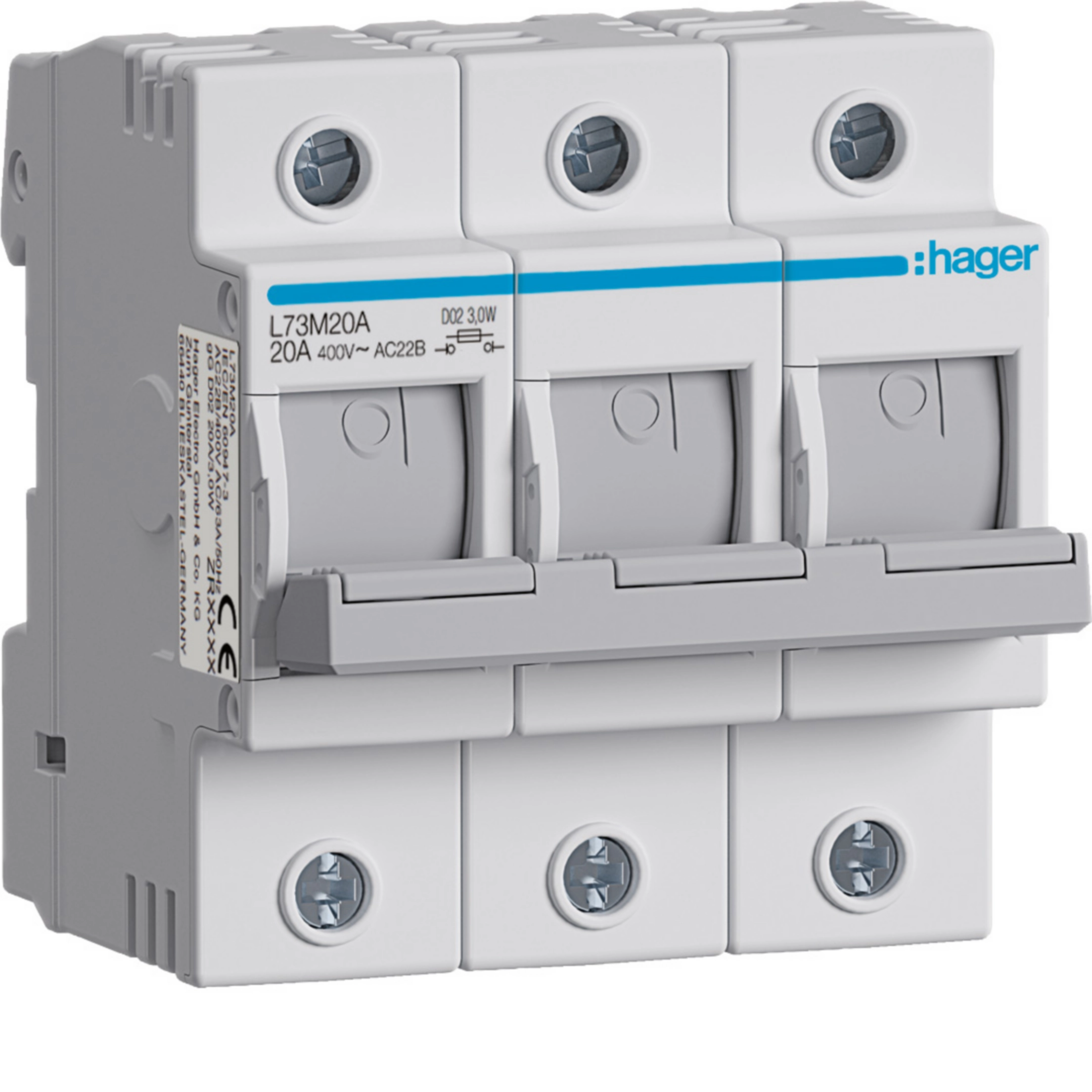

Lasttrennschalter mit Sicherungen D02 20A 3polig Hutschiene mit Ring-Passeinsatz L73M20A
Preis
111,53 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
D0-Sicherungseinsatz 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Sicherung
-
SicherungsgrößeD02
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom20 A
-
Nennstrom für Sicherungseinsätze20 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
Installation, Montage
-
Montage aufDIN Schiene
Abmessungen
-
Höhe85 mm
-
Breite80 mm
-
Tiefe79 mm
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 35 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 40 °C
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom4,8 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert3,00 W
Texte
-
SchutzBerührungsschutz finger und handrückensicher
Spannung
-
Isolationsspannung Ui800 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20C
Werkstoff
-
WerkstoffKunststoff
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Produktdatenblatt
Hager Produktdatenblatt L73M20A
Lasttrennschalter mit Sicherungen D02 20A 3polig Hutschiene mit Ring-Passeinsatz
PDF -
Bedienungsanleitung
Bedienungsanleitung International 2025-07-10
PDF220,03 kB -
Handbuch
Handbuch en-GB, de-DE 2025-06-12
PDF1,85 MB -
Tipps
17AT0052IMC_TIP_H_Zaehlerverteiler_web
Hager zählt auf Sie
PDF808,85 kB
18AT0185IMC_TIP_H_Zaehlerverteiler_Wien_web
Hager zählt auf Sie
PDF487,62 kB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2022-11-29
PDF718,90 kB
Konformitätserklärung en-GB 2024-09-17
PDF227,25 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L75MLasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig+N HutschienePreis111,67 €/ Stück * -
2
L74MLasttrennschalter für Sicherungen D02 E18 63A AC400V 4polig HutschienePreis188,83 €/ Stück * -
3
LE14MHaltefeder für L7xM, Reduzierung der Sicherung von D02 zu D01, Set=12 StückPreis28,85 €/ Stück * -
4
L76MLasttrennschalter für Sicherungen D02 E18 63A AC400V 3polig+N HutschienePreis195,97 €/ Stück * -
5
L73MLasttrennschalter für Sicherungen D02 E18 63A AC400V 3polig HutschienePreis100,12 €/ Stück *
Ausschreibungstext
Lasttrennschalter mit Sicherungen D02 20A 3polig Hutschiene mit Ring-Passeinsatz
D0-Sicherungslasttrennschalter dreipolig schaltbar für D02 Sicherungen nach OVE EN 60947-3, IEC 60947-3 400V~, 63A, für Hutschienenmontage. Mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz. Bestückt mit 20A D02-Hülsenpaßeinsatz und 20A D0-Sicherungseinsatz.
Sicherungsgröße: D02
Polanzahl: 3
Nennstrom: 20 A
Nennstrom für Sicherungseinsätze: 20 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Höhe: 85 mm
Breite: 81 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 60 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 5,40 W
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP40
Fabrikat : Hager oder gleichwertig
Artikel : L73M20A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
D0-Sicherungslasttrennschalter dreipolig schaltbar für D02 Sicherungen nach OVE EN 60947-3, IEC 60947-3 400V~, 63A, für Hutschienenmontage. Mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz. Bestückt mit 20A D02-Hülsenpaßeinsatz und 20A D0-Sicherungseinsatz.
Sicherungsgröße: D02
Polanzahl: 3
Nennstrom: 20 A
Nennstrom für Sicherungseinsätze: 20 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Höhe: 85 mm
Breite: 81 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 60 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 5,40 W
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP40
Fabrikat : Hager oder gleichwertig
Artikel : L73M20A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
