DC-Sicherungstrennschalter, 2polig, 1000V, L38 L502PV
EAN
3250614124822
Marke
Hager
VPE
6 Stück
Preisgruppe
H62
Preis
45,25 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zylindrische Sicherung 9 Produkte verfügbar
Optionales Zubehör
-
LF308PV
Sicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 8A
2.620,55 € / 100 Stück* -
LF304PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 4A
2.620,55 € / 100 Stück* -
LF303PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 3A
2.620,55 € / 100 Stück* -
LF302PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 2A
2.620,55 € / 100 Stück* -
LF312PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 12A
2.620,43 € / 100 Stück* -
LF320PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 20A
2.620,43 € / 100 Stück* -
LF316PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 16A
2.620,43 € / 100 Stück* -
LF310PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 10A
2.620,43 € / 100 Stück* -
LF306PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 6A
2.620,55 € / 100 Stück*
Technische Merkmale
Architektur
-
Polanzahl2
-
Polart2P
Kapazität
-
Anzahl Module2
Elektrischer Strom
-
Nennstrom32 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung30 kA
-
Nennstrom für kurze Zeit ICW IEC 6094730 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-230 kA
Spannung
-
Bemessungsbetriebsspannung Ue690 - 1000 V
-
VersorgungsspannungsartDC
-
Isolationsspannung Ui690 V
-
Nennspannung0 - 1000 V
-
Betriebsspannung bei Dauerbetrieb0 - 1000 V
Installation, Montage
-
Nominales Drehmoment2 - 2 Nm
Abmessungen
-
Höhe77 mm
-
Breite35 mm
-
Tiefe75 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom2,20 W
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 50 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 10 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 16 mm²
Frequenz
-
Frequenz50 - 60 Hz
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet
Hager Produktdatenblatt L502PV
DC-Sicherungstrennschalter, 2polig, 1000V, L38
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -

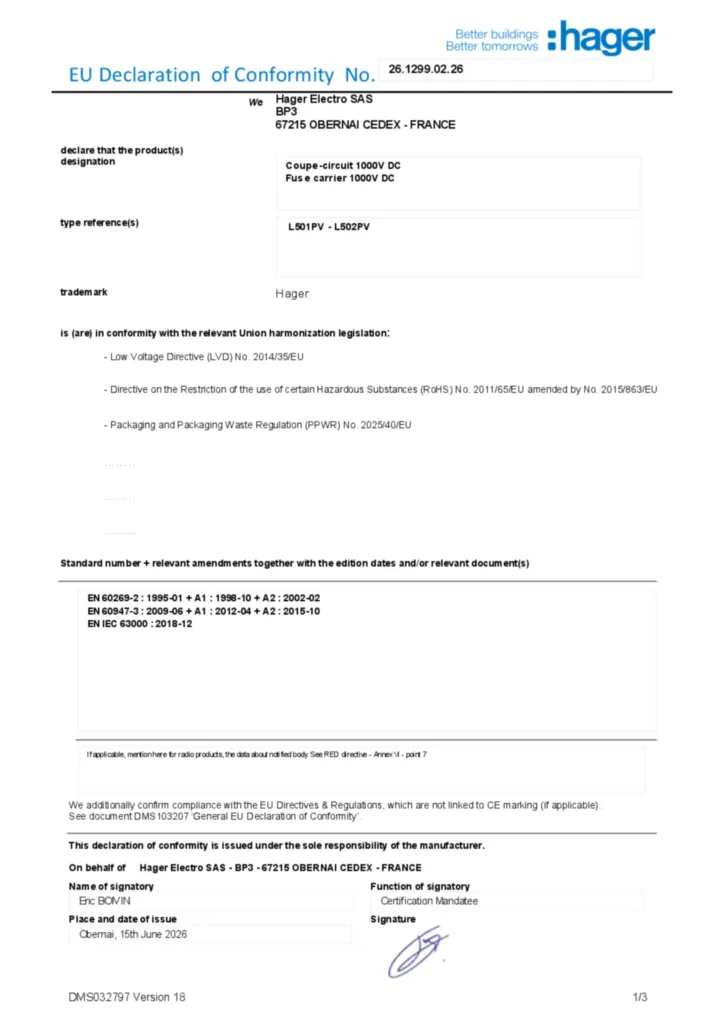

Konformitätserklärung
Declaration
Konformitätserklärung International 2021-09-23
PDF378,78 kB
Declaration
Konformitätserklärung International 2021-04-16
PDF215,85 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L14700Reserve Module für SicherungspatronePreis7,92 €/ Stück * -
2
LF310PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 10APreis2.620,43 €/ 100 Stück *
-
3
LF316PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 16APreis2.620,43 €/ 100 Stück *
-
4
LF308PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 8APreis2.620,55 €/ 100 Stück *
-
5
LF312PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 12APreis2.620,43 €/ 100 Stück *
Ausschreibungstext
DC-Sicherungstrennschalter, 2polig, 1000V, L38
DC-Sicherungstrennschalter
Polanzahl: 2
Nennstrom: 32 A
Isolationsspannung Ui: 690 V
Gesamtverlustleistung unter Nennstrom: 2,20 W
Fabrikat : Hager oder gleichwertig
Artikel : L502PV
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
DC-Sicherungstrennschalter
Polanzahl: 2
Nennstrom: 32 A
Isolationsspannung Ui: 690 V
Gesamtverlustleistung unter Nennstrom: 2,20 W
Fabrikat : Hager oder gleichwertig
Artikel : L502PV
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
