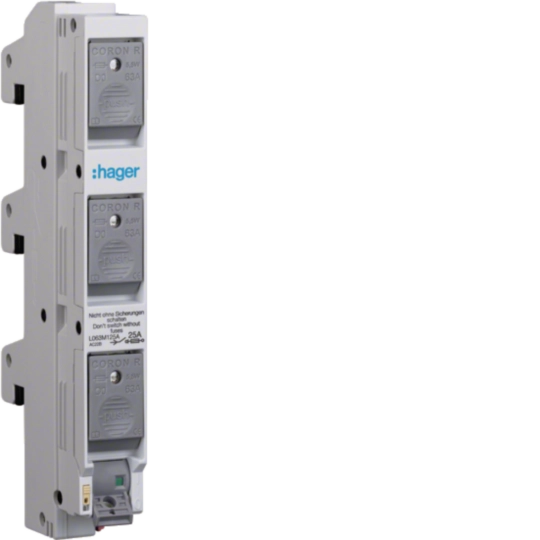

Lasttrennschalter mit Sicherungen D02 25A 3polig mit Sicherungsdummys 60mm L063M125A
EAN
3250614133817
Marke
Hager
VPE
4 Stück
Preisgruppe
H62
Preis
124,71 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 3 Produkte verfügbar
Passend zu
-
ZKA12ZV24Zählerverteiler Kärnten, VZSS, 12 Zählerplätze, 24 Platzeinheiten
5.484,15 € / Stück* -
ZKA6ZV12Zählerverteiler Kärnten, VZSS, 6 Zählerplätze, 12 Platzeinheiten
2.832,02 € / Stück* -
ZKA9ZV24Zählerverteiler Kärnten, VZSS, 9 Zählerplätze, 24 Platzeinheiten
4.268,28 € / Stück*
Technische Merkmale
Sicherung
-
SicherungsgrößeD02
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom25 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 13 A, 16 A, 20 A, 25 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
Installation, Montage
-
Montage aufSammelschienensystem
-
Nominales Drehmoment2,50 - 2,50 Nm
Abmessungen
-
Breite/Dicke Sammelschiene5 - 30 mm
-
Höhe209 mm
-
Breite27 mm
-
Tiefe77 mm
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 25 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom4,50 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert5,50 W
Gebrauch
-
GebrauchskategorieAC 22B
Texte
-
SchutzBerührungsschutz finger und handrückensicher
Spannung
-
Isolationsspannung Ui800 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Werkstoff
-
WerkstoffKunststoff
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

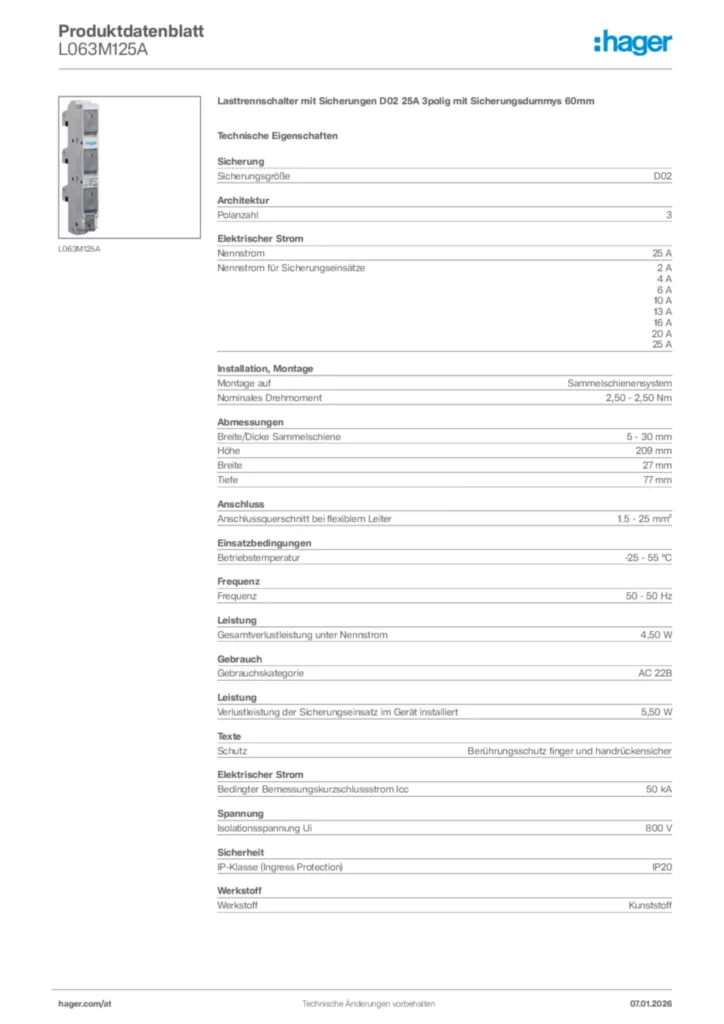

Product datasheet
Hager Produktdatenblatt L063M125A
Lasttrennschalter mit Sicherungen D02 25A 3polig mit Sicherungsdummys 60mm
PDF -
Tipps
18AT0185IMC_TIP_H_Zaehlerverteiler_Wien_web
Hager zählt auf Sie
PDF487,62 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-12-11
PDF501,66 kB
Konformitätserklärung en-GB 2024-09-17
PDF226,86 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L630EAnschlussmodul 108mm/leer für Sammelschiene 60mm ohne AnschlussklemmenPreis96,29 €/ Stück * -
2
LD046Kunststoff-Sicherungssockel D02 E18 63A 3polig Hutschiene Rahmenklemme AbdeckungPreis17,23 €/ Stück * -
3
L063MLasttrennschalter für Sicherungen D02 63A 3polig 60mm SammelschienePreis141,08 €/ Stück * -
4
LD043Kunststoff-Sicherungssockel D02 E18 63A 1polig Hutschiene Käfigklemme AbdeckungPreis8,04 €/ Stück * -
5
LD042Kunststoff-Sicherungssockel D01 E14 16A 1polig Hutschiene Käfigklemme AbdeckungPreis6,81 €/ Stück *
Ausschreibungstext
Lasttrennschalter mit Sicherungen D02 25A 3polig mit Sicherungsdummys 60mm
Montage auf 60 mm Sammelschienensystem DIN VDE 0638, DIN EN 60947-3, 400 V AC, 63 A, AC22B, 50 kA mit Meldesystem für Sicherungsausfall. Schraubkappenlose Stecktechnik, bietet werksseitigen, dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss, plombierbar, handunabhängige EIN-/AUS-Schaltung entnehmbarer Sicherungsstecker mit Fingerschutz. Bestückt mit D02-Hülsenpaßeinsatz nach Erfordernis D0-Sicherungseinsatz nach Erfordernis 1 bis 63A.
Sicherungsgröße: D02
Polanzahl: 3
Nennstrom: 25 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
13 A
16 A
20 A
25 A
Montage auf: Sammelschienensystem
Nominales Drehmoment: 2,50 - 2,50 Nm
Breite/Dicke Sammelschiene: 5 - 30 mm
Höhe: 209 mm
Breite: 27 mm
Tiefe: 77 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 25 mm²
Betriebstemperatur: -25 - 55 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 4,50 W
Gebrauchskategorie: AC 22B
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : L063M125A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Montage auf 60 mm Sammelschienensystem DIN VDE 0638, DIN EN 60947-3, 400 V AC, 63 A, AC22B, 50 kA mit Meldesystem für Sicherungsausfall. Schraubkappenlose Stecktechnik, bietet werksseitigen, dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss, plombierbar, handunabhängige EIN-/AUS-Schaltung entnehmbarer Sicherungsstecker mit Fingerschutz. Bestückt mit D02-Hülsenpaßeinsatz nach Erfordernis D0-Sicherungseinsatz nach Erfordernis 1 bis 63A.
Sicherungsgröße: D02
Polanzahl: 3
Nennstrom: 25 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
13 A
16 A
20 A
25 A
Montage auf: Sammelschienensystem
Nominales Drehmoment: 2,50 - 2,50 Nm
Breite/Dicke Sammelschiene: 5 - 30 mm
Höhe: 209 mm
Breite: 27 mm
Tiefe: 77 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 25 mm²
Betriebstemperatur: -25 - 55 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 4,50 W
Gebrauchskategorie: AC 22B
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : L063M125A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
