Zählersteckklemme, universZ, Drehstrom 100 A, mit Abdeckung KJ31S
Die Zählersteckklemme univers Z für Drehstrom 100 Ampere entspricht DIN VDE 0603-3 und ist kompatibel mit Elektrizitätszählern nach DIN 43857. Sie unterstützt einen Nennstrom von 100 Ampere und ist 3-polig ausgelegt. Die Klemme bietet Anschlüsse für Hauptleitungen bis 50mm² und Steuerleitungen bis 4mm². Zusätzlich ist eine zweite Anschlussmöglichkeit für den Neutralleiter sowie eine Steuerleitungsklemme pro Phase integriert. Farbe: RAL 9010, Maße: 153x60x38 mm.
EAN
3250613802813
Marke
Hager
VPE
1 Stück
Preisgruppe
H63
Preis
320,88 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 4 Produkte verfügbar -
Zubehör/Ersatzteile für Zähleranschlussklemme 2 Produkte verfügbar
Kompatible Produkte
-
Passend zu 2 Produkte verfügbar
Optionales Zubehör
-
KJ04Z
Plombierhaube, univers Z, für Wechselstromzählersteckklemme, KJ10S
21,04 € / Stück* -
KJ01ZSteckerstifte für Zählersteckklemme 63 A, 3 Stück, 40 mm, Wechselstrom
4,62 € / Set* -
KJ31Z1Steckerstifte, universZ, für Zählersteckklemme 100 A, 1 x flexibel, 6 x starr
37,28 € / Stück* -
KJ31Z2Steckerstifte, universZ, für Zählersteckklemme 100 A, 7 Stück, flexibel
137,18 € / Stück*
Passend zu
Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
Leistung
-
Gesamtverlustleistung unter Nennstrom9,56 W
Architektur
-
Polart4P
Abmessungen
-
Höhe60 mm
-
Breite153 mm
-
Tiefe38 mm
Anschluss
-
Anschlussquerschnitt Schraubklemme50 mm²
-
Leiterquerschnitt50 - 50 mm²
-
TarifanschlussNein
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Installation, Montage
-
Nominales Drehmoment5 - 5 Nm
Konnektivität
-
AnschlussartSchraubanschluss
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

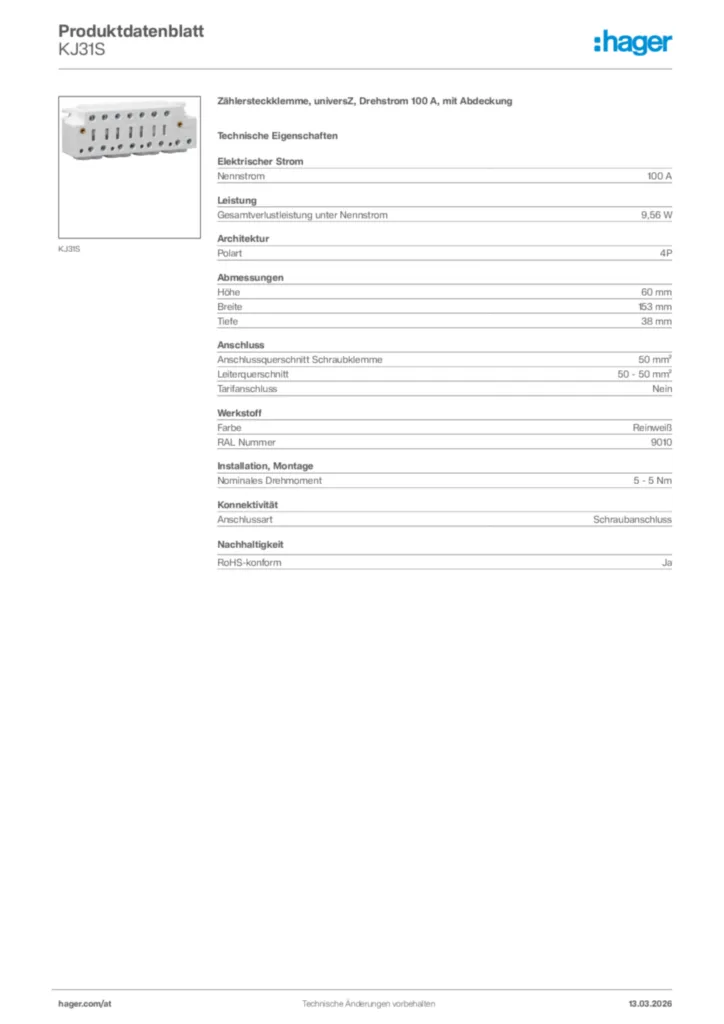

Product datasheet
Hager Produktdatenblatt KJ31S
Zählersteckklemme, universZ, Drehstrom 100 A, mit Abdeckung
PDF -
Montageanleitung
Montageanleitung 6LE007276A
Montageanleitung International 2020-01-02
PDF1,94 MB
Montageanleitung 6le001254B
Montageanleitung International 2020-04-21
PDF1,73 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-02-10
PDF257,64 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KJ05ZPlombierhaube, univers Z, für alle KJ30..Preis22,50 €/ Stück * -
2
KJ03ZSteckerstifte für Zählersteckklemme 63A, 7x45mm, DrehstromPreis8,96 €/ Set * -
3
KJ31Z1Steckerstifte, universZ, für Zählersteckklemme 100 A, 1 x flexibel, 6 x starrPreis37,28 €/ Stück *
-
4
KJ04ZPlombierhaube, univers Z, für Wechselstromzählersteckklemme, KJ10SPreis21,04 €/ Stück *
-
5
KJ01ZSteckerstifte für Zählersteckklemme 63 A, 3 Stück, 40 mm, WechselstromPreis4,62 €/ Set *
Ausschreibungstext
Zählersteckklemme, universZ, Drehstrom 100 A, mit Abdeckung
Zählersteckklemme angelehnt an DIN VDE 0603-3, Passend für Elektrizitätszähler nach DIN 43857 und 100A-zähler, für den schnellen und sicheren Wechsel von Elektrizitätszählern, Nennstrom: 100A, 3-polig, Mit 2. Anschluss für N-Leiter, 1 Steuerleitungsklemme pro Phase, Klemmenquerschnitt Hauptleitung bis 50mm², Klemmenquerschnitt Steuerleitung bis 4mm², Farbe: RAL 9010; Maße (LxBxH)= 153x60x38
Nennstrom: 100 A
Gesamtverlustleistung unter Nennstrom: 9,56 W
Polart: 4P
Höhe: 60 mm
Breite: 153 mm
Tiefe: 38 mm
Anschlussquerschnitt Schraubklemme: 50 mm²
Farbe: Reinweiß
Fabrikat : Hager oder gleichwertig
Artikel : KJ31S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Zählersteckklemme angelehnt an DIN VDE 0603-3, Passend für Elektrizitätszähler nach DIN 43857 und 100A-zähler, für den schnellen und sicheren Wechsel von Elektrizitätszählern, Nennstrom: 100A, 3-polig, Mit 2. Anschluss für N-Leiter, 1 Steuerleitungsklemme pro Phase, Klemmenquerschnitt Hauptleitung bis 50mm², Klemmenquerschnitt Steuerleitung bis 4mm², Farbe: RAL 9010; Maße (LxBxH)= 153x60x38
Nennstrom: 100 A
Gesamtverlustleistung unter Nennstrom: 9,56 W
Polart: 4P
Höhe: 60 mm
Breite: 153 mm
Tiefe: 38 mm
Anschlussquerschnitt Schraubklemme: 50 mm²
Farbe: Reinweiß
Fabrikat : Hager oder gleichwertig
Artikel : KJ31S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
