EAN

3250613349905

Marke

Hager

VPE

1 Stück

Preisgruppe

H40

Kompaktleistungsschalter

Leistungsschalter Baugröße h1600 3polig 50kA 1600A elektronischer Einstell. LSI HNF990H

Name: HNF990H
Brand: Hager
SKU: HNF990H1
Price: 10682.91 EUR

Preis

10.682,91 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Vorhängeschlosssperre für Sschalter 1 Produkte verfügbar
Motorantrieb 2 Produkte verfügbar
Hilfsschalterblock 3 Produkte verfügbar
Handgriff für Schaltgeräte 2 Produkte verfügbar
Unterspannungsauslöser 3 Produkte verfügbar

Technische Merkmale

Nennstrom

1600 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

100 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

50 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)

60 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)

9 kA

Polanzahl

3
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau

Anzahl Module

12

Ansprechzeit beim Öffnen

10 ms

Einstellbereich magnetischer Auslöser xIN

2,5, 5, 10
Einstellbereich der magnetischen Auslöser

8960 A, 11200 A, 14000 A, 17920 A, 19200 A, 19200 A, 19200 A
Einstllbereich thermischer Auslöser xIn

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

0 - 0 A

Frequenz

50 - 60 Hz

Nominales Drehmoment

65 - 65 Nm
Einbau-/Anschlussort

Vorne

Stoßspannungsfestigkeit Uimp

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

LSI

Auslösezeit magnetischer Auslöser

100 - 200 ms

Gesamtverlustleistung unter Nennstrom

168,90 W
Verlustleistung pro Pol

56,30 W

Gerätelebensdauer, elektrische Schaltspiele

1000
Gerätelebensdauer, mechanische Schaltspiele

4000

Anzahl der Hilfskontakte als Wechsler

0
Anzahl der Hilfskontakte als Schließer

0
Anzahl der Hilfskontakte als Öffner

0

IP-Klasse (Ingress Protection)

IP4X

Betriebstemperatur

-25 - 70 °C

Anschlussquerschnitt bei flexiblem Leiter

3x 240 mm²
Anschlussquerschnitt bei starrem Leiter

3x 240 mm²
Anschluss-/Steckertyp

Anschluss mit Kabelschuh

Motorantrieb integriert

Nein

Geeignet für DIN Schiene

Nein

Einspeisestelle

Bidirektional

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Downloads

Produktbild

Produktbild HNF990H

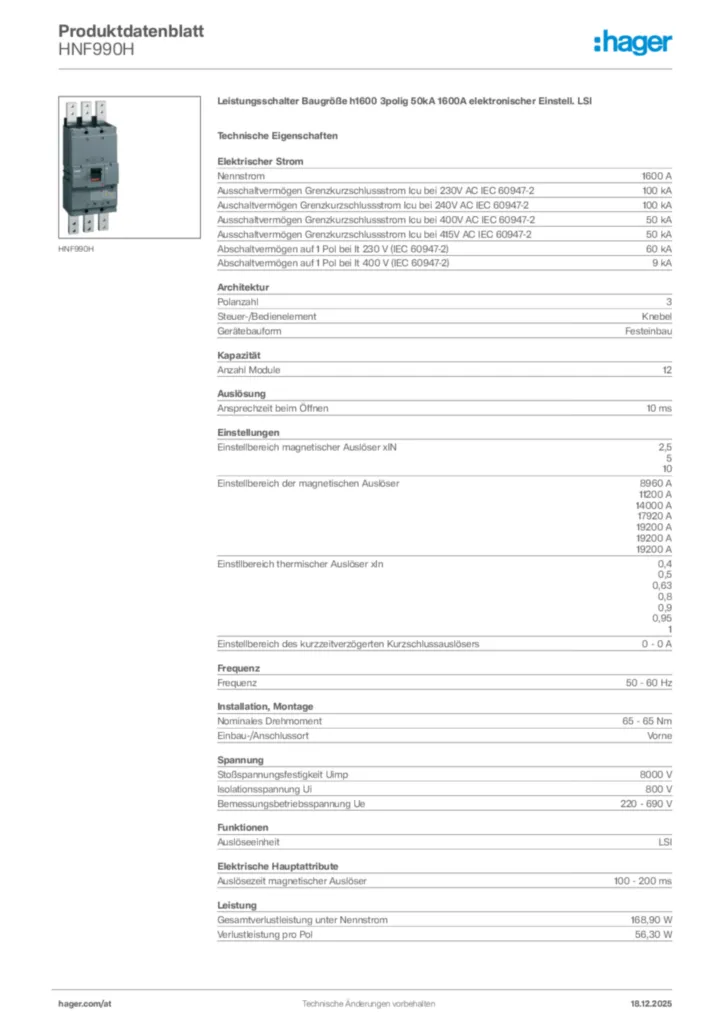

Product datasheet

Hager Produktdatenblatt HNF990H

Leistungsschalter Baugröße h1600 3polig 50kA 1600A elektronischer Einstell. LSI

PDF
Montageanleitung

Montageanleitung International 2021-06-07

PDF

3,62 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-06-23

PDF

287,24 kB

Mehr Downloads

Ausschreibungstext

Leistungsschalter Baugröße h1600 3polig 50kA 1600A elektronischer Einstell. LSI

Leistungsschalter nach DIN EN 60947-2 Baugröße h1600, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.

Nennstrom: 1600 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 50 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2): 60 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2): 9 kA
Polanzahl: 3
Steuer-/Bedienelement: Knebel
Anzahl Module: 12
Ansprechzeit beim Öffnen: 10 ms
Einstellbereich magnetischer Auslöser xIN: 2,5
5
10
Einstellbereich der magnetischen Auslöser: 8960 A
11200 A
14000 A
17920 A
19200 A
19200 A
19200 A
Einstllbereich thermischer Auslöser xIn: 0,4
0,5
0,63
0,8
0,9
0,95
1
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 65 - 65 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 168,90 W
Gerätelebensdauer, elektrische Schaltspiele: 1000
Gerätelebensdauer, mechanische Schaltspiele: 4000
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 3x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 3x 240 mm²
Anschluss-/Steckertyp: Anschluss mit Kabelschuh

Fabrikat : Hager oder gleichwertig
Artikel : HNF990H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
