Leistungsschalter Baugröße h1000 4polig 50kA 800A elektronischer Einstell. LSI HNE801H
EAN
3250613349752
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
Preis
6.274,17 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Handgriff für Schaltgeräte 2 Produkte verfügbar -
Arbeitsstromauslöser 4 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Unterspannungsauslöser 3 Produkte verfügbar -
Motorantrieb 2 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar
Optionales Zubehör
-
HXE030H
Drehantrieb für Baugröße h1000
238,05 € / Stück* -
HXE031HDrehantrieb für Baugröße h1000 Türeinbau
607,47 € / Stück*
-
HXC002H
Arbeitsstromauslöser für Baugröße 48V DC (h250-h400-h630-h800-h1000)
215,41 € / Stück* -
HXC004HArbeitsstromauslöser für Baugröße 200-240V AC (h250-h400-h630-h800-h1000)
215,41 € / Stück* -
HXC003HArbeitsstromauslöser für Baugröße 100-120V AC (h250-h400-h630-h800-h1000)
215,41 € / Stück* -
HXC001HArbeitsstromauslöser für Baugröße 24V DC (h250-h400-h630-h800-h1000)
215,41 € / Stück*
-
HXC021H
Hilfsschalter für Baugröße Wechslerkontakt 230V AC (h250-h400-h630)
105,63 € / Stück* -
HXC025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (h250…h1600)
105,63 € / Stück* -
HXC024HSignalkontakt für Baugröße Wechslerkontakt 230V AC (h250...h1600)
128,13 € / Stück*
-
HXE013H
Unterspannungsauslöser für Baugröße 110-120VAC (h800-h1000-h1600)
280,09 € / Stück* -
HXE014HUnterspannungsauslöser für Baugröße
280,09 € / Stück* -
HXE011HUnterspannungsauslöser für Baugröße 24V DC (h800-h1000-h1600)
280,09 € / Stück*
-
HXE042H
Motorantrieb für Baugröße h1000 100-240VAC
1.767,39 € / Stück* -
HXE040HMotorantrieb für Baugröße h1000 24 - 48V DC
1.767,39 € / Stück*
-
HXE065H
Mechanische Verriegelung für Baugröße h1000 Set
1.385,01 € / Stück*
-
HXD039HKnebel-Verriegelungsstück für Baugröße h630-1000
15,73 € / Stück*
-
HYE008HKlemmen für Baugröße h800/h1000 4polig Alu/Kupfer 4x 95-240mm²
809,54 € / Stück* -
HYE032HRückanschluss für Baugröße h1000 4polig
452,72 € / Stück*
-
HYE026HKlemmenabdeckung für Baugröße h1000 4polig kurz
197,64 € / Stück* -
HYE022HKlemmenabdeckung für Baugröße h1000 4polig lang
197,64 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom800 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-285 kA
-
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-250 kA
-
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)51 kA
-
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)9 kA
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
Kapazität
-
Anzahl Module16
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Einstellungen
-
Einstellbereich magnetischer Auslöser xIN2,5, 5, 10
-
Einstellbereich der magnetischen Auslöser4480 A, 5600 A, 7000 A, 8960 A, 9600 A, 9600 A, 9600 A
-
Einstllbereich thermischer Auslöser xIn0,4, 0,5, 0,63, 0,9, 0,95, 1
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers0 - 0 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment65 - 65 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stoßspannungsfestigkeit Uimp8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitLSI
Elektrische Hauptattribute
-
Auslösezeit magnetischer Auslöser100 - 200 ms
Leistung
-
Gesamtverlustleistung unter Nennstrom153,60 W
-
Verlustleistung pro Pol51,20 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele1000
-
Gerätelebensdauer, mechanische Schaltspiele4000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2x 240 mm²
-
Anschlussquerschnitt bei starrem Leiter2x 240 mm²
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
Spannungsversorgung
-
EinspeisestelleBidirektional
Downloads
-
Produktbild
-

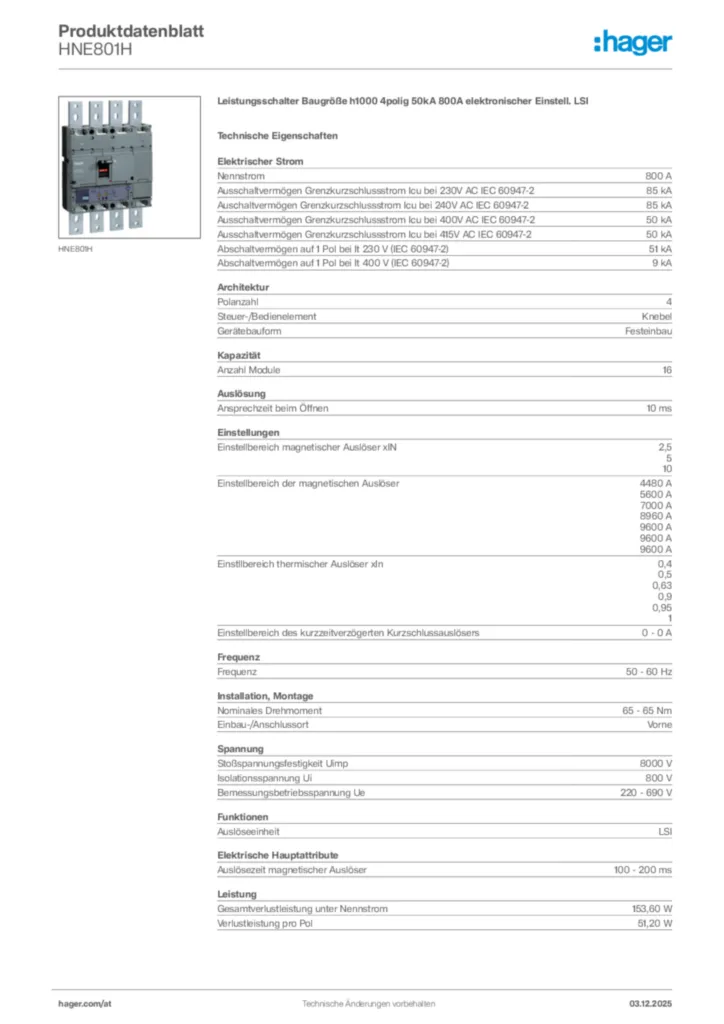

Product datasheet

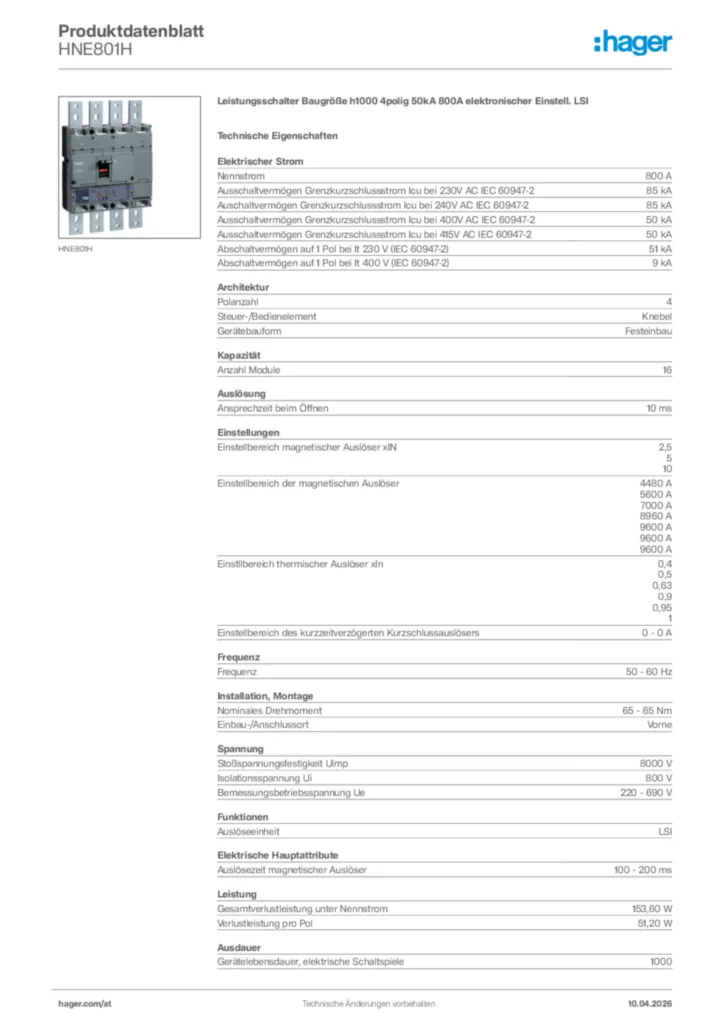

Hager Produktdatenblatt HNE801H
Leistungsschalter Baugröße h1000 4polig 50kA 800A elektronischer Einstell. LSI
PDF -
Montageanleitung
Montageanleitung International 2021-06-16
PDF7,89 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-06-23
PDF311,82 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HEW631NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 630A 70kA FTCPreis5.158,97 €/ Stück * -
2
HEW630NRLeistungsschalter h3+ P630 Energy 3P3D 630A 70kA FTCPreis3.611,07 €/ Stück * -
3
HEW401NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 400A 70kA FTCPreis4.750,84 €/ Stück * -
4
HEW400NRLeistungsschalter h3+ P630 Energy 3P3D 400A 70kA FTCPreis3.326,13 €/ Stück * -
5
HEW251NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 70kA FTCPreis2.815,16 €/ Stück *
Ausschreibungstext
Leistungsschalter Baugröße h1000 4polig 50kA 800A elektronischer Einstell. LSI
Leistungsschalter nach DIN EN 60947-2 Baugröße h1000, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 800 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 50 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2): 51 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2): 9 kA
Polanzahl: 4
Steuer-/Bedienelement: Knebel
Anzahl Module: 16
Ansprechzeit beim Öffnen: 10 ms
Einstellbereich magnetischer Auslöser xIN: 2,5
5
10
Einstellbereich der magnetischen Auslöser: 4480 A
5600 A
7000 A
8960 A
9600 A
9600 A
9600 A
Einstllbereich thermischer Auslöser xIn: 0,4
0,5
0,63
0,9
0,95
1
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 65 - 65 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 153,60 W
Gerätelebensdauer, elektrische Schaltspiele: 1000
Gerätelebensdauer, mechanische Schaltspiele: 4000
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 2x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 2x 240 mm²
Anschluss-/Steckertyp: Anschluss mit Kabelschuh
Fabrikat : Hager oder gleichwertig
Artikel : HNE801H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leistungsschalter nach DIN EN 60947-2 Baugröße h1000, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 800 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 50 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2): 51 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2): 9 kA
Polanzahl: 4
Steuer-/Bedienelement: Knebel
Anzahl Module: 16
Ansprechzeit beim Öffnen: 10 ms
Einstellbereich magnetischer Auslöser xIN: 2,5
5
10
Einstellbereich der magnetischen Auslöser: 4480 A
5600 A
7000 A
8960 A
9600 A
9600 A
9600 A
Einstllbereich thermischer Auslöser xIn: 0,4
0,5
0,63
0,9
0,95
1
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 65 - 65 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 153,60 W
Gerätelebensdauer, elektrische Schaltspiele: 1000
Gerätelebensdauer, mechanische Schaltspiele: 4000
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 2x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 2x 240 mm²
Anschluss-/Steckertyp: Anschluss mit Kabelschuh
Fabrikat : Hager oder gleichwertig
Artikel : HNE801H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
