Leistungsschalter h3+ P630 LSI 3P3D 630A 50kA FTC HMW630JR
EAN
3250613198237
Marke
Hager
VPE
1 Stück
Preisgruppe
H39
Preis
1 995,68 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 2 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verriegelungsfunktionen 5 Produkte verfügbar -
Mehr sehen 29 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTC130H
Adapterkabel für OAC- und PTA-Kontaktstecker 1,20 m h3+
77,12 € / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
305,30 € / Stück*
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
96,80 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
96,80 € / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
65,03 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
110,00 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
110,00 € / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
105,63 € / Stück*
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
11,15 € / Stück* -
HXS999HRonis Schlüssel
78,20 € / Stück* -
HXW066Hmech. Verriegelungset für 3P und 4P x630/P630 (Bowdenzug) für alle Antriebe
139,26 € / Stück* -
HXW165Hmech. Verriegelungsset 3P x/P630 mit Schaltgestänge (komp. mit Motor+Kipphebel)
289,23 € / Stück* -
HXW888HSchlüsselverriegelungsset für Drehgriff x630&P630
54,63 € / Stück*
-
HXW030HDrehgriff x/P630, direkt
70,70 € / Stück* -
HXW031HGrauer Drehgriff x/P630, an der Tür
122,12 € / Stück* -
HXW033HHebel-Erweiterung P630
19,29 € / Stück*
-
HXW040HMotorantrieb für Baugröße x630/P630 24-48VDC mit Autoreset
1.124,78 € / Stück* -
HXW040HKMotorantrieb x630/P630 24-48VDC mit Autoreset, abschließbar
1.285,46 € / Stück* -
HXW041HMotorantrieb für Baugröße x630/P630 100-120VDC mit Autoreset
1.124,78 € / Stück* -
HXW041HKMotorantrieb x630/P630 100-120VDC mit Autoreset, abschließbar
1.285,46 € / Stück* -
HXW042HMotorantrieb für Baugröße x630/P630 100-240VAC mit Autoreset
1.124,78 € / Stück* -
HXW042HKMotorantrieb x630/P630 100-240VAC mit Autoreset, abschließbar
1.285,46 € / Stück* -
HXW043HMotorantrieb für Baugröße x630/P630 24-48VDC ohne Autoreset
1.124,78 € / Stück* -
HXW043HKMotorantrieb x630/P630 24-48VDC ohne Autoreset, abschließbar
1.285,46 € / Stück* -
HXW044HMotorantrieb für Baugröße x630/P630 100-240VAC ohne Autoreset
1.124,78 € / Stück* -
HXW044HKMotorantrieb x630/P630 100-240VAC ohne Autoreset, abschließbar
1.285,46 € / Stück* -
HXW046HKMotorantrieb x630/P630 100-120VDC ohne Autoreset, abschließbar
1.285,46 € / Stück*
-
HXW912HAchse 14x14mm 200mm (10x10mm)
46,07 € / Stück* -
HXW913HAchse 14x14mm 320mm (10x10mm)
70,70 € / Stück* -
HXW915HAchse 14x14mm 500mm (10x10mm)
103,90 € / Stück*
-
HYD033HRückanschluss für Baugröße x/P630 3polig
132,64 € / Stück* -
HYW001HKlemmen x630/P630 Cu/Al version 3Polig 1x 35-300mm²
192,82 € / Stück* -
HYW007HKlemmen x630/P630 Cu/Al version 3Polig 2x 35-300mm²
254,95 € / Stück* -
HYW013HAnschlussverlängerung für x630/P630 4Polig (630A max)
119,97 € / Stück* -
HYW014HAnschlussverbreiterung für Baugröße x630/P630 3Polig (bis zu 630A)
93,19 € / Stück*
-
HYW019HPhasentrennwände x630/P630 3/4P
26,78 € / Stück*
-
HYW021HKlemmenabdeckung für Anschlussverlängerung x630/P630 3P
98,55 € / Stück* -
HYW023HKlemmenabdeckung für Anschlussverlängerung gespreizt x630/P630 3P
98,55 € / Stück* -
HYW025HKlemmenabdeckung Rückanschluss und Plug-in x630/P630 3P
98,55 € / Stück* -
HYW050HKlemmenabdeckung rückseitig für Anschlussverlängerung P630 3P
71,77 € / Stück* -
HYW052HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 3P
71,77 € / Stück*

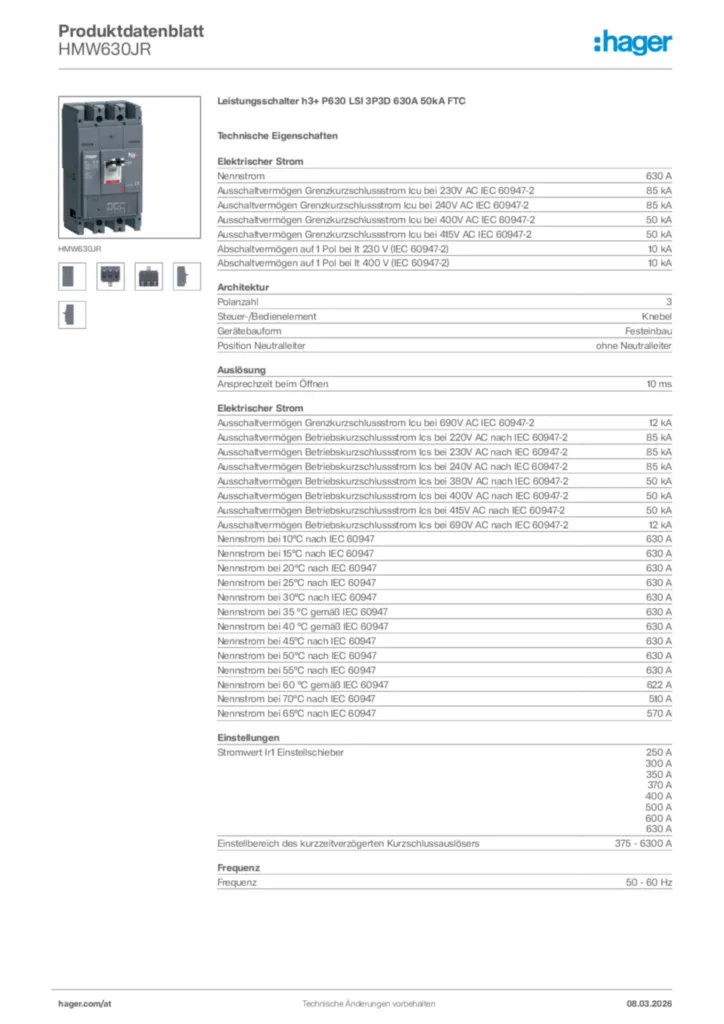

Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-250 kA
-
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)10 kA
-
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)10 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-212 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-212 kA
-
Nennstrom bei 10°C nach IEC 60947630 A
-
Nennstrom bei 15°C nach IEC 60947630 A
-
Nennstrom bei 20°C nach IEC 60947630 A
-
Nennstrom bei 25°C nach IEC 60947630 A
-
Nennstrom bei 30°C nach IEC 60947630 A
-
Nennstrom bei 35 °C gemäß IEC 60947630 A
-
Nennstrom bei 40 °C gemäß IEC 60947630 A
-
Nennstrom bei 45°C nach IEC 60947630 A
-
Nennstrom bei 50°C nach IEC 60947630 A
-
Nennstrom bei 55°C nach IEC 60947630 A
-
Nennstrom bei 60 °C gemäß IEC 60947622 A
-
Nennstrom bei 70°C nach IEC 60947510 A
-
Nennstrom bei 65°C nach IEC 60947570 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Einstellungen
-
Stromwert Ir1 Einstellschieber250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers375 - 6300 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment18 - 18 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitLSI
Leistung
-
Gesamtverlustleistung unter Nennstrom131,6 W
-
Verlustleistung pro Pol46,2 W
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
Anschluss
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Kabel
-
Werkstoff KabelKupfer, Aluminium
Abmessungen
-
Höhe260 mm
-
Breite140 mm
-
Tiefe150 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockJa
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient3, 4, 5, 6, 7, 8, 9, 10, 11
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Betriebsanleitung
Betriebsanleitung it-IT 2020-01-01
PDF3,58 MB
Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)
Betriebsanleitung de-DE 2019-01-31
PDF5,94 MB
Operating manual International 2020-09-21
Betriebsanleitung International 2020-09-21
PDF13,53 MB -
Bedienungsanleitung
Bedienungsanleitung International 2025-01-21
PDF10,29 MB -
Montageanleitung
Montageanleitung für HEWxx, HMW2xx, HNWxx, HPWxx - Leistungschalter h3+ P630 LSI (Stand: 11.2018)
Montageanleitung International 2019-01-25
PDF1,15 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
CAD file for MCCB 630A 3P
STEP Dateien International 2023-11-24
STP921,20 kB -
Handbuch
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,15 MB
Technischer Katalog für h3+ Leistungsschalter bis 250 A (DE, 2019-11)
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Konformitätserklärung
EU Declaration of Conformity
PDF588,41 kB
EU declaration of conformity
PDF569,34 kB
Mehr Downloads
