Leistungsschalter h3+ P630 LSI 3P3D 400A 50kA FTC HMW400JR
EAN
3250613198190
Marke
Hager
VPE
1 Stück
Preisgruppe
H39
Preis
1 695,74 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 2 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verriegelungsfunktionen 5 Produkte verfügbar -
Mehr sehen 28 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTC130H
Adapterkabel für OAC- und PTA-Kontaktstecker 1,20 m h3+
77,12 € / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
305,30 € / Stück*
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
96,80 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
96,80 € / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
65,03 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
110,00 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
110,00 € / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
105,63 € / Stück*
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
11,15 € / Stück* -
HXS999HRonis Schlüssel
78,20 € / Stück* -
HXW066Hmech. Verriegelungset für 3P und 4P x630/P630 (Bowdenzug) für alle Antriebe
139,26 € / Stück* -
HXW165Hmech. Verriegelungsset 3P x/P630 mit Schaltgestänge (komp. mit Motor+Kipphebel)
289,23 € / Stück* -
HXW888HSchlüsselverriegelungsset für Drehgriff x630&P630
54,63 € / Stück*
-
HXW030HDrehgriff x/P630, direkt
70,70 € / Stück* -
HXW031HGrauer Drehgriff x/P630, an der Tür
122,12 € / Stück* -
HXW033HHebel-Erweiterung P630
19,29 € / Stück*
-
HXW040HMotorantrieb für Baugröße x630/P630 24-48VDC mit Autoreset
1.124,78 € / Stück* -
HXW040HKMotorantrieb x630/P630 24-48VDC mit Autoreset, abschließbar
1.285,46 € / Stück* -
HXW041HMotorantrieb für Baugröße x630/P630 100-120VDC mit Autoreset
1.124,78 € / Stück* -
HXW041HKMotorantrieb x630/P630 100-120VDC mit Autoreset, abschließbar
1.285,46 € / Stück* -
HXW042HMotorantrieb für Baugröße x630/P630 100-240VAC mit Autoreset
1.124,78 € / Stück* -
HXW042HKMotorantrieb x630/P630 100-240VAC mit Autoreset, abschließbar
1.285,46 € / Stück* -
HXW043HMotorantrieb für Baugröße x630/P630 24-48VDC ohne Autoreset
1.124,78 € / Stück* -
HXW043HKMotorantrieb x630/P630 24-48VDC ohne Autoreset, abschließbar
1.285,46 € / Stück* -
HXW044HMotorantrieb für Baugröße x630/P630 100-240VAC ohne Autoreset
1.124,78 € / Stück* -
HXW044HKMotorantrieb x630/P630 100-240VAC ohne Autoreset, abschließbar
1.285,46 € / Stück* -
HXW046HKMotorantrieb x630/P630 100-120VDC ohne Autoreset, abschließbar
1.285,46 € / Stück*
-
HXW912HAchse 14x14mm 200mm (10x10mm)
46,07 € / Stück* -
HXW913HAchse 14x14mm 320mm (10x10mm)
70,70 € / Stück* -
HXW915HAchse 14x14mm 500mm (10x10mm)
103,90 € / Stück*
-
HYW001HKlemmen x630/P630 Cu/Al version 3Polig 1x 35-300mm²
192,82 € / Stück* -
HYW007HKlemmen x630/P630 Cu/Al version 3Polig 2x 35-300mm²
254,95 € / Stück* -
HYW010HAnschlussverlängerung x630/P630 4Polig (400A max)
109,26 € / Stück* -
HYW011HAnschlussverbreiterung für Baugröße x630/P630 3Polig (400A max)
85,70 € / Stück*
-
HYW019HPhasentrennwände x630/P630 3/4P
26,78 € / Stück*
-
HYW021HKlemmenabdeckung für Anschlussverlängerung x630/P630 3P
98,55 € / Stück* -
HYW023HKlemmenabdeckung für Anschlussverlängerung gespreizt x630/P630 3P
98,55 € / Stück* -
HYW025HKlemmenabdeckung Rückanschluss und Plug-in x630/P630 3P
98,55 € / Stück* -
HYW050HKlemmenabdeckung rückseitig für Anschlussverlängerung P630 3P
71,77 € / Stück* -
HYW052HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 3P
71,77 € / Stück*

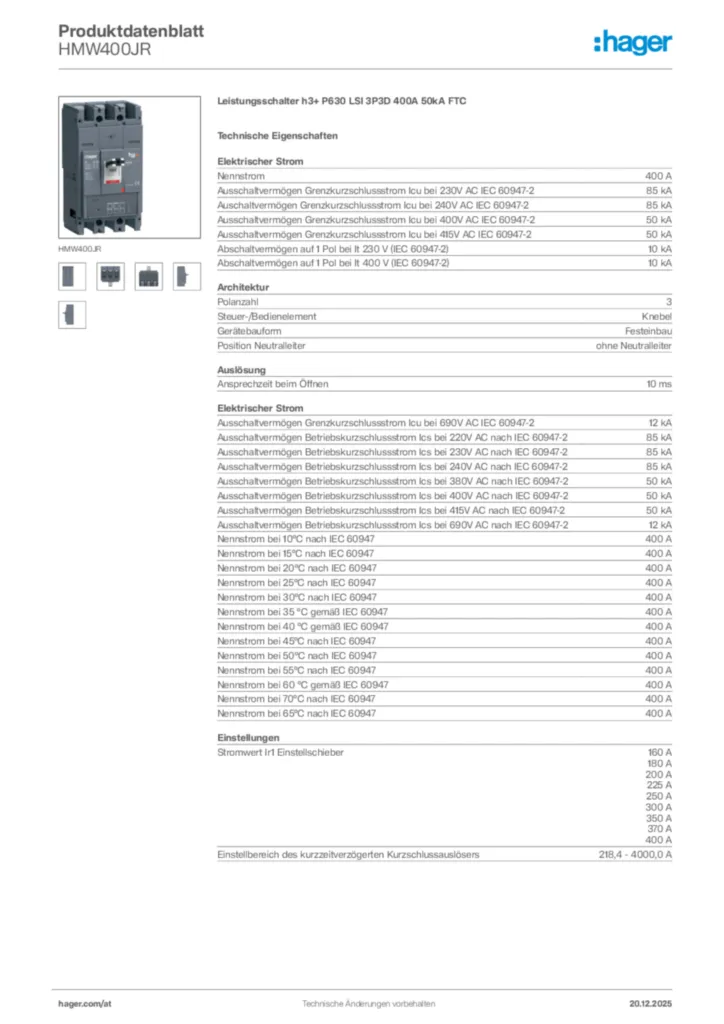

Technische Merkmale
Elektrischer Strom
-
Nennstrom400 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-250 kA
-
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)10 kA
-
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)10 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-212 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-212 kA
-
Nennstrom bei 10°C nach IEC 60947400 A
-
Nennstrom bei 15°C nach IEC 60947400 A
-
Nennstrom bei 20°C nach IEC 60947400 A
-
Nennstrom bei 25°C nach IEC 60947400 A
-
Nennstrom bei 30°C nach IEC 60947400 A
-
Nennstrom bei 35 °C gemäß IEC 60947400 A
-
Nennstrom bei 40 °C gemäß IEC 60947400 A
-
Nennstrom bei 45°C nach IEC 60947400 A
-
Nennstrom bei 50°C nach IEC 60947400 A
-
Nennstrom bei 55°C nach IEC 60947400 A
-
Nennstrom bei 60 °C gemäß IEC 60947400 A
-
Nennstrom bei 70°C nach IEC 60947400 A
-
Nennstrom bei 65°C nach IEC 60947400 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Einstellungen
-
Stromwert Ir1 Einstellschieber160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers218,4 - 4000,0 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment18 - 18 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitLSI
Leistung
-
Gesamtverlustleistung unter Nennstrom57,8 W
-
Verlustleistung pro Pol19,3 W
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
Anschluss
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Kabel
-
Werkstoff KabelKupfer
Abmessungen
-
Höhe260 mm
-
Breite140 mm
-
Tiefe150 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockJa
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient3, 4, 5, 6, 7, 8, 10, 11, 12
