Hauptschaltgeräte

Leistungsschalter h3 x630 LSnI 3P3D 630A 50kA FTC HMJ630GR

Name: HMJ630GR
Brand: Hager
SKU: HMJ630GR20
Price: 1973.18 EUR

EAN

3250613198138

Marke

Hager

VPE

1 Stück

Preisgruppe

H39

Preis

1.973,18 €

/ Stück *

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

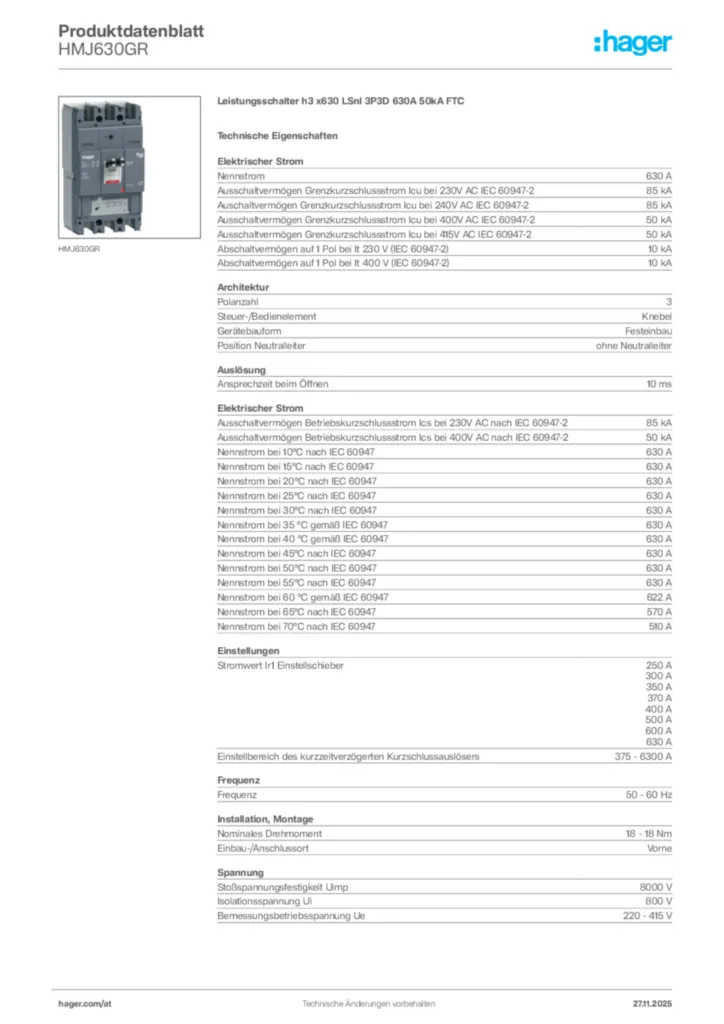

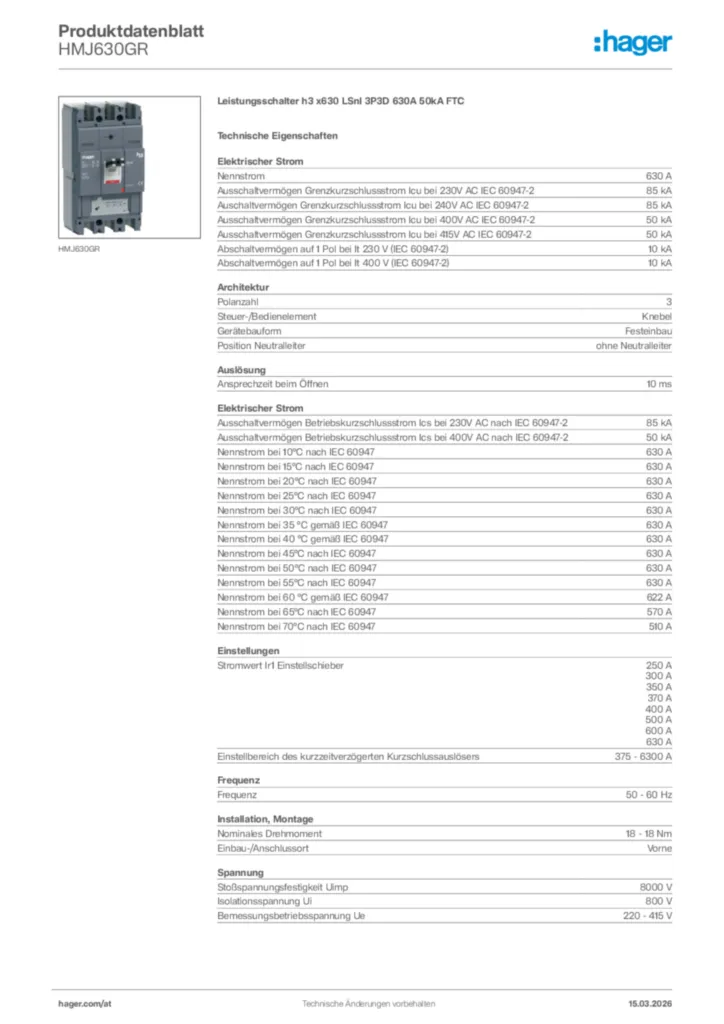

Datenblatt

Vervollständigen Sie Ihr System

Arbeitsstromauslöser 5 Produkte verfügbar
Motorantrieb 11 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Antriebswelle für Leistungsschalter 3 Produkte verfügbar
Adapter für Zusatzdatenkabel 1 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar

Technische Merkmale

Nennstrom

630 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

85 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

50 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)

10 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)

10 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2

50 kA
Nennstrom bei 10°C nach IEC 60947

630 A
Nennstrom bei 15°C nach IEC 60947

630 A
Nennstrom bei 20°C nach IEC 60947

630 A
Nennstrom bei 25°C nach IEC 60947

630 A
Nennstrom bei 30°C nach IEC 60947

630 A
Nennstrom bei 35 °C gemäß IEC 60947

630 A
Nennstrom bei 40 °C gemäß IEC 60947

630 A
Nennstrom bei 45°C nach IEC 60947

630 A
Nennstrom bei 50°C nach IEC 60947

630 A
Nennstrom bei 55°C nach IEC 60947

630 A
Nennstrom bei 60 °C gemäß IEC 60947

622 A
Nennstrom bei 65°C nach IEC 60947

570 A
Nennstrom bei 70°C nach IEC 60947

510 A

Polanzahl

3
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

ohne Neutralleiter

Ansprechzeit beim Öffnen

10 ms

Stromwert Ir1 Einstellschieber

250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

375 - 6300 A

Frequenz

50 - 60 Hz

Nominales Drehmoment

18 - 18 Nm
Einbau-/Anschlussort

Vorne

Stoßspannungsfestigkeit Uimp

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 415 V

Auslöseeinheit

LSNI

Gesamtverlustleistung unter Nennstrom

119 W
Verlustleistung pro Pol

39,6 W

Anzahl der Hilfskontakte als Wechsler

0
Anzahl der Hilfskontakte als Schließer

0
Anzahl der Hilfskontakte als Öffner

0

IP-Klasse (Ingress Protection)

IP4X

Betriebstemperatur

-25 - 70 °C

Anschluss-/Steckertyp

Anschluss mit Kabelschuh

Höhe

260 mm
Breite

140 mm
Tiefe

150 mm

Werkstoff Kabel

Kupfer, Aluminium

Motorantrieb integriert

Nein

Geeignet für DIN Schiene

Nein
Geeignet für FI-Block

Ja
Geeignet für Verteilereinbau

Ja

Einspeisestelle

Bidirektional

Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

5 s
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

100 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

1

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
