Leitungsschutzschalter 3 polig 15kA D-Charakteristik 100A 4.5 Module HMD390
EAN
3250613230326
Marke
Hager
VPE
1 Stück
Preisgruppe
H20
Preis
360,63 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
AOB 125 A Typ A-HI 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Mehr sehen 2 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
BDH380E
Fehlerstromblock 3polig 125A 30mA Type A HI
764,79 € / Stück* -
BTH380EFehlerstromblock 3polig 125A Fehlerstrom einstellbar Type HI
824,90 € / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
1,61 € / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56,91 € / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
56,91 € / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
56,91 € / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56,91 € / Stück*
Technische Merkmale
Architektur
-
Polart3P
-
AuslösecharakteristikD
Spannung
-
Bemessungsbetriebsspannung Ue415 - 415 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit6000 V
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Strom
-
Nennstrom100 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-17,50 kA
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-115 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-215 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-215 kA
-
Nennstrom bei 0 °C124 A
-
Nennstrom bei 5°C120 A
-
Nennstrom bei 10°C116 A
-
Nennstrom bei 15°C112 A
-
Nennstrom bei 20 °C108 A
-
Nennstrom bei 25°C104 A
-
Nennstrom bei 30°C100 A
-
Nennstrom bei 35°C96,60 A
-
Nennstrom bei 40 °C93,10 A
-
Nennstrom bei 45 °C89,40 A
-
Nennstrom bei 50 °C85,60 A
-
Nennstrom bei 55°C81,60 A
-
Nennstrom bei 60°C77,50 A
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-115 kA
Installation, Montage
-
Nominales Drehmoment3,5 - 5,0 Nm
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
-
Nominales Drehmoment Untere Klemme3,60 - 3,60 Nm
-
Nominales Drehmoment Obere Klemme3,60 - 3,60 Nm
Leistung
-
Gesamtverlustleistung unter Nennstrom21,66 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 70 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 50 mm²
-
Anschlussquerschnitt bei flexiblem Leiter50 mm²
-
Anschlussquerschnitt bei starrem Leiter70 mm²
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Kapazität
-
Anzahl Module4,50
Konnektivität
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe90 mm
-
Breite80 mm
-
Tiefe70 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

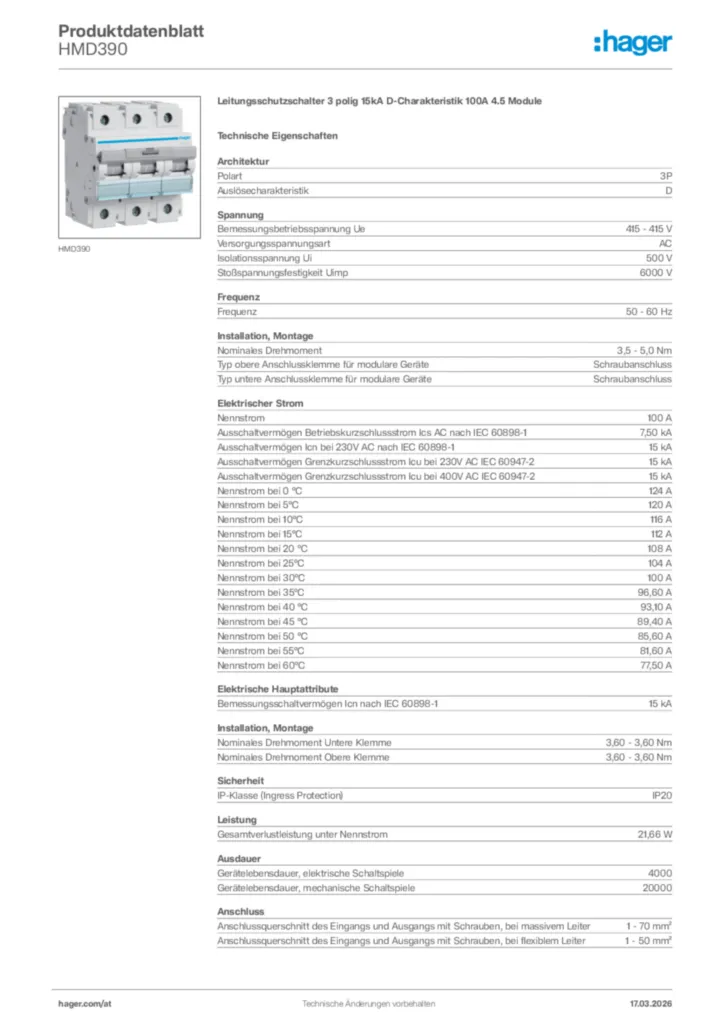

Produktbild
-
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-07-16
PDF100,75 kB
Declaration
Konformitätserklärung International 2023-05-12
PDF439,38 kB
Declaration
Konformitätserklärung International 2023-05-12
PDF454,73 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
MBS116Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 ModulPreis6,78 €/ Stück * -
2
MBS316Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 ModulePreis36,63 €/ Stück * -
3
MCS116Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 ModulPreis6,78 €/ Stück * -
4
MCS316Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 ModulePreis36,63 €/ Stück * -
5
MBN116Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A 1 ModulPreis6,51 €/ Stück *
Ausschreibungstext
Leitungsschutzschalter 3 polig 15kA D-Charakteristik 100A 4.5 Module
Leitungsschutzschalter nach IEC 60898-1, DIN EN 60898-1 (VDE 0641-11), IEC 60947-2, DIN EN 60947-2 (VDE 0660-101), mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Polart: 3P
Auslösecharakteristik: D
Anzahl Module: 4,50
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Nennstrom: 100 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 15 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 15 kA
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 70 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 50 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 3
Fabrikat : Hager oder gleichwertig
Artikel : HMD390
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leitungsschutzschalter nach IEC 60898-1, DIN EN 60898-1 (VDE 0641-11), IEC 60947-2, DIN EN 60947-2 (VDE 0660-101), mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Polart: 3P
Auslösecharakteristik: D
Anzahl Module: 4,50
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Nennstrom: 100 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 15 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 15 kA
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 70 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 50 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 3
Fabrikat : Hager oder gleichwertig
Artikel : HMD390
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
