Reiheneinbaugeräte

Leitungsschutzschalter 2 polig 15kA C-Charakteristik 100A 3 Module HMC290

Name: HMC290
Brand: Hager
SKU: HMC290
Price: 246.41 EUR

EAN

3250613230173

Marke

Hager

VPE

1 Stück

Preisgruppe

H20

Preis

246,41 €

/ Stück *

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

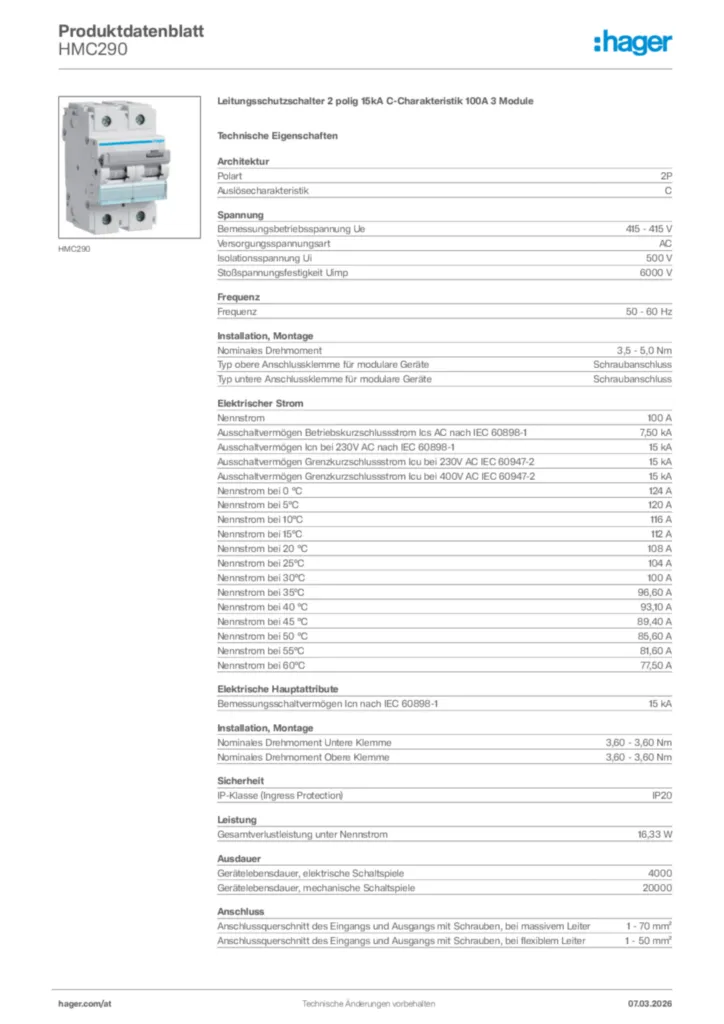

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

AOB 125 A Typ A-HI 2 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar
Mehr sehen 3 weitere Produkte verfügbar

Technische Merkmale

Polart

2P
Auslösecharakteristik

C

Bemessungsbetriebsspannung Ue

415 - 415 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit

6000 V

Frequenz

50 - 60 Hz

Nominales Drehmoment

3,5 - 5,0 Nm
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte

Schraubanschluss

Nennstrom

100 A
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1

7,50 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

15 kA
Nennstrom bei 0 °C

124 A
Nennstrom bei 5°C

120 A
Nennstrom bei 10°C

116 A
Nennstrom bei 15°C

112 A
Nennstrom bei 20 °C

108 A
Nennstrom bei 25°C

104 A
Nennstrom bei 30°C

100 A
Nennstrom bei 35°C

96,60 A
Nennstrom bei 40 °C

93,10 A
Nennstrom bei 45 °C

89,40 A
Nennstrom bei 50 °C

85,60 A
Nennstrom bei 55°C

81,60 A
Nennstrom bei 60°C

77,50 A

Bemessungsschaltvermögen Icn nach IEC 60898-1

15 kA
Nominales Drehmoment Untere Klemme

3,60 - 3,60 Nm
Nominales Drehmoment Obere Klemme

3,60 - 3,60 Nm

Gesamtverlustleistung unter Nennstrom

16,33 W

Gerätelebensdauer, elektrische Schaltspiele

4000
Gerätelebensdauer, mechanische Schaltspiele

20000

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 70 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 50 mm²

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche

Anzahl Module

3

Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

90 mm
Breite

53 mm
Tiefe

70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACH-konform Ja

Zertifizierungen und Dokumente

REACH declaration HMC290 (english)

PDF

103,10 kB

RoHS declaration HMC290 (english)

PDF

103,59 kB

PEP Dokument en-GB 2022-09-23

PDF

378,48 kB

Downloads

Produktbild

Produktbild HMC290
Technische Beilage (single-product)

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

Declaration

Konformitätserklärung International 2023-05-12

PDF

439,38 kB

Declaration

Konformitätserklärung International 2023-05-12

PDF

454,73 kB

Declaration

Konformitätserklärung International 2021-07-16

PDF

100,75 kB

Mehr Downloads

Ausschreibungstext

Leitungsschutzschalter 2 polig 15kA C-Charakteristik 100A 3 Module

Leitungsschutzschalter nach IEC 60898-1, DIN EN 60898-1 (VDE 0641-11), IEC 60947-2, DIN EN 60947-2 (VDE 0660-101), mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Polart: 2P
Auslösecharakteristik: C
Anzahl Module: 3
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Nennstrom: 100 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 15 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 15 kA
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 70 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 50 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 3

Fabrikat : Hager oder gleichwertig
Artikel : HMC290
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

*Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.
