Leistungsschalter h3+ P160 LSnI 3P3D 160A 70kA CTC HES160GC
EAN
3250613145651
Marke
Hager
VPE
1 Stück
Preisgruppe
H39
Preis
791,54 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 2 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verriegelungsfunktionen 3 Produkte verfügbar -
Mehr sehen 18 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTC130H
Adapterkabel für OAC- und PTA-Kontaktstecker 1,20 m h3+
74,30 € / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
294,12 € / Stück*
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
101,76 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
101,76 € / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
101,76 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
93,26 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
93,26 € / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
62,65 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
105,97 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
105,97 € / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
101,76 € / Stück*
-
HXS030HDrehantrieb direkt am Schalter P160
49,54 € / Stück*
-
HXS031HDrehantrieb zum Türeinbau, Achslänge 200 mm P160
111,46 € / Stück*
-
HYS001HAnschlussklemmen P160 Einbau Cu/Al 3P 1x 10-95mm²
26,83 € / Stück* -
HYS005HAnschlussklemmen P160 Anbau Cu/Al 3P 1x35-120mm²
40,25 € / Stück* -
HYS014HAnschlussverlängerung gespreizt P160 3P
49,54 € / Stück* -
HYS131HRückanschluss P160 3P (63-160A)
56,76 € / Stück* -
HYS328HAnschlusswinkel für Plug-in Sockel P160 1P
17,54 € / Stück*
-
HYS019HPhasentrennwände P160 3/4P
18,58 € / Stück*
-
HYS033HHutschienenadapter P160
14,45 € / Stück*
-
HYS200HPlug-in Sockel P160 3P
182,66 € / Stück* -
HYS300HPlug-in Aufsatz und Kontaktiereinheit P160 3P (63-160A)
90,82 € / Stück*
-
HYS256HSicherheitsabschaltung für Plug-in Sockel
62,95 € / Stück*
-
HYS021HKlemmenabdeckung für Anschlussverlängerung P160 3P
43,34 € / Stück* -
HYS023HKlemmenabdeckung für Anschlussverlängerung gespreizt P160 3P
43,34 € / Stück* -
HYS025HKlemmenabdeckung Rückanschluss und Plug-in P160 3P
43,34 € / Stück* -
HYS050HKlemmenabdeckung rückseitig für Anschlussverlängerung P160 3P
39,22 € / Stück* -
HYS052HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P160 3P
39,22 € / Stück* -
HYS321HKlemmenabdeckung für Plug-in Sockel P160 3P
49,54 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-270 kA
-
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)2,50 kA
-
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)2,50 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-250 kA
-
Nennstrom bei 10°C nach IEC 60947160 A
-
Nennstrom bei 15°C nach IEC 60947160 A
-
Nennstrom bei 20°C nach IEC 60947160 A
-
Nennstrom bei 25°C nach IEC 60947160 A
-
Nennstrom bei 30°C nach IEC 60947160 A
-
Nennstrom bei 35 °C gemäß IEC 60947160 A
-
Nennstrom bei 40 °C gemäß IEC 60947160 A
-
Nennstrom bei 45°C nach IEC 60947160 A
-
Nennstrom bei 50°C nach IEC 60947160 A
-
Nennstrom bei 55°C nach IEC 60947160 A
-
Nennstrom bei 60 °C gemäß IEC 60947159 A
-
Nennstrom bei 65°C nach IEC 60947145 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Einstellungen
-
Stromwert Ir1 Einstellschieber63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers86 - 1600 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment6 - 6 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitLSNI
Leistung
-
Gesamtverlustleistung unter Nennstrom27 W
-
Verlustleistung pro Pol9 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter6 - 70 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
Abmessungen
-
Höhe130 mm
-
Breite90 mm
-
Tiefe97 mm
Kabel
-
Werkstoff KabelKupfer
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockNein
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)5 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)100 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient11
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

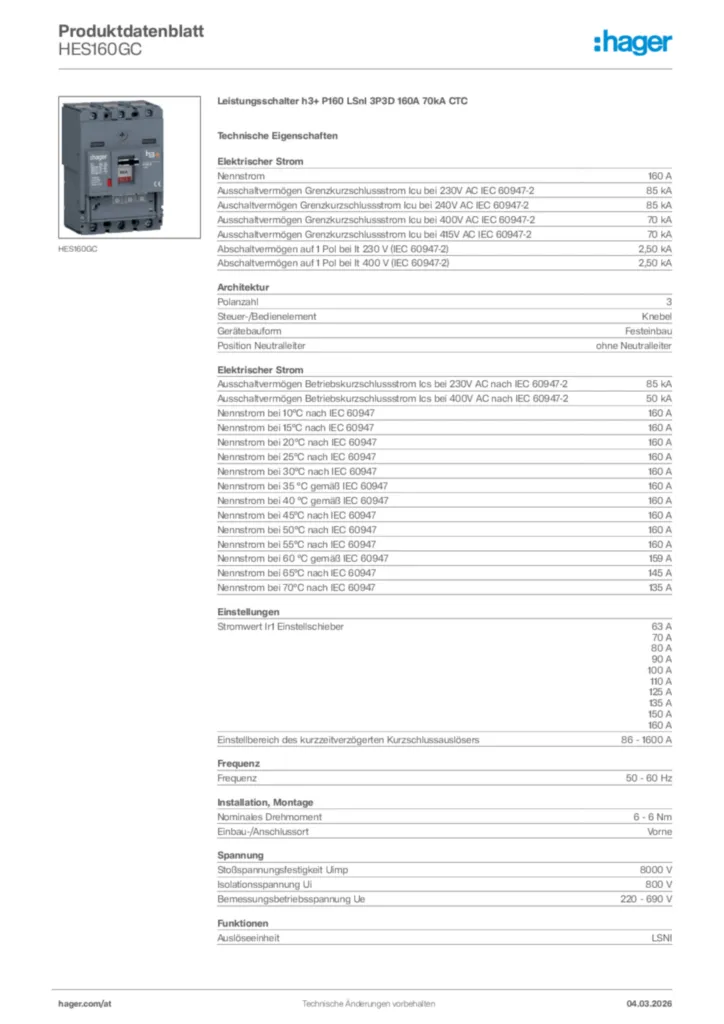

Produktbild
-
Betriebsanleitung
Betriebsanleitung International 2020-09-21
PDF13,53 MB
Betriebsanleitung it-IT 2020-01-01
PDF3,58 MB
Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)
Betriebsanleitung de-DE 2019-01-31
PDF5,94 MB -
Bedienungsanleitung
Manual for moulded case circuit breaker h3+ P160 (Date: 2023-03)
Bedienungsanleitung International 2023-03-08
PDF7,44 MB
Montageanleitung für Leistungsschalter h3+ P160 (Stand: 2020-03)
Bedienungsanleitung International 2016-03-09
PDF4,40 MB -
Montageanleitung
Montageanleitung für HExx, HHxx, HMxx, HNxx - Leistungschalter h3 (Stand: 06.2018)
Montageanleitung International 2018-06-04
PDF2,04 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
STEP Dateien International 2023-11-24
STP886,39 kB -
Handbuch
Handbuch International 2023-11-16
PDF48,75 MB
Handbuch it-IT 2023-03-23
PDF38,90 MB
Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2021-08)
Handbuch de-DE 2020-09-23
PDF39,42 MB
Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)
Handbuch de-DE 2020-01-29
PDF42,20 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-02-01
PDF300,00 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HEE800HLeistungsschalter Baugröße h1000 3polig 70kA 800A LSIPreis5.063,77 €/ Stück * -
2
HEE801HLeistungsschalter Baugröße h1000 4polig 70kA 800A LSIPreis6.366,04 €/ Stück * -
3
HEE970HLeistungsschalter Baugröße h1000 3polig 70kA 1000A LSIPreis7.127,45 €/ Stück * -
4
HEE971HLeistungsschalter Baugröße h1000 4polig 70kA 1000A LSIPreis8.997,70 €/ Stück * -
5
HEF980HLeistungsschalter Baugröße h1600 3polig 70kA 1250A LSIPreis6.951,26 €/ Stück *
