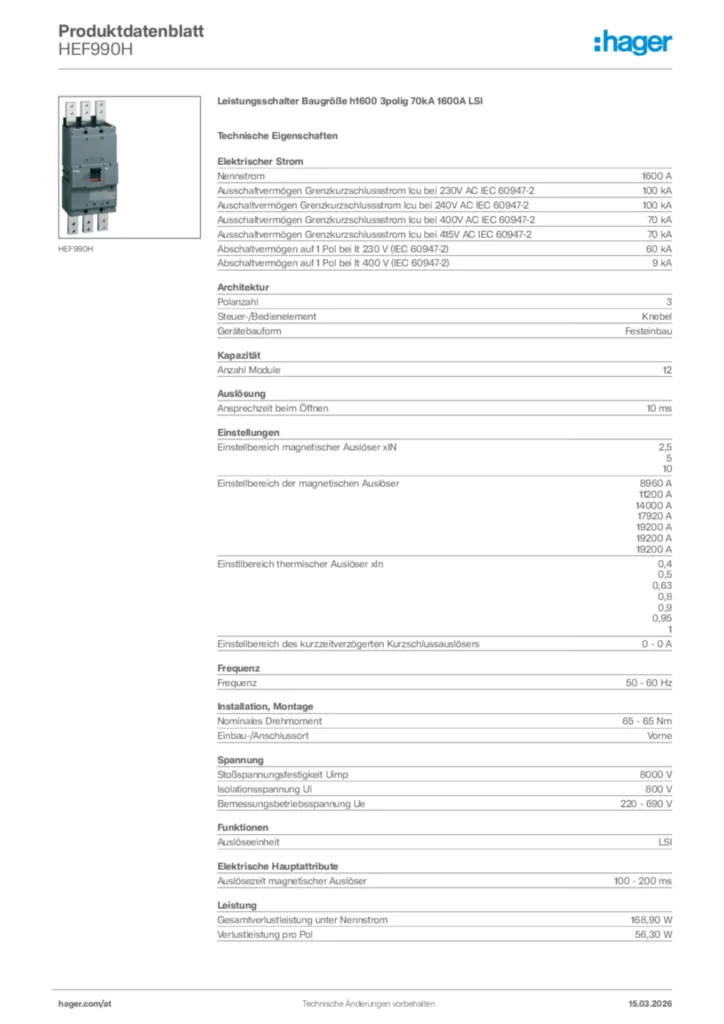

Leistungsschalter Baugröße h1600 3polig 70kA 1600A LSI HEF990H
EAN
3250613349943
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
Preis
14.334,92 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 4 Produkte verfügbar
-
Unterspannungsauslöser 4 Produkte verfügbar
-
Handgriff für Schaltgeräte 2 Produkte verfügbar
-
Vorhängeschlosssperre für Sschalter 1 Produkte verfügbar
-
Motorantrieb 2 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Elektrischer Strom
-
Nennstrom1600 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2100 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2100 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-270 kA
-
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)60 kA
-
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)9 kA
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
Kapazität
-
Anzahl Module12
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Einstellungen
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers0 - 0 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment65 - 65 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitLSI
Elektrische Hauptattribute
-
Auslösezeit magnetischer Auslöser100 - 200 ms
Leistung
-
Gesamtverlustleistung unter Nennstrom168,90 W
-
Verlustleistung pro Pol56,30 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele1000
-
Gerätelebensdauer, mechanische Schaltspiele4000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter3x 240 mm²
-
Anschlussquerschnitt bei starrem Leiter3x 240 mm²
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
Spannungsversorgung
-
EinspeisestelleBidirektional
Downloads
-
Produktbild
-
Montageanleitung
Montageanleitung International 2021-06-07
PDF3,62 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-06-23
PDF287,24 kB
Mehr Downloads
Ausschreibungstext
Leistungsschalter Baugröße h1600 3polig 70kA 1600A LSI
Leistungsschalter nach DIN EN 60947-2 Baugröße h1600, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 1600 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 70 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2): 60 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2): 9 kA
Polanzahl: 3
Steuer-/Bedienelement: Knebel
Anzahl Module: 12
Ansprechzeit beim Öffnen: 10 ms
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 65 - 65 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 168,90 W
Gerätelebensdauer, elektrische Schaltspiele: 1000
Gerätelebensdauer, mechanische Schaltspiele: 4000
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 3x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 3x 240 mm²
Anschluss-/Steckertyp: Anschluss mit Kabelschuh
Fabrikat : Hager oder gleichwertig
Artikel : HEF990H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leistungsschalter nach DIN EN 60947-2 Baugröße h1600, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 1600 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 70 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2): 60 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2): 9 kA
Polanzahl: 3
Steuer-/Bedienelement: Knebel
Anzahl Module: 12
Ansprechzeit beim Öffnen: 10 ms
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 65 - 65 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 168,90 W
Gerätelebensdauer, elektrische Schaltspiele: 1000
Gerätelebensdauer, mechanische Schaltspiele: 4000
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 3x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 3x 240 mm²
Anschluss-/Steckertyp: Anschluss mit Kabelschuh
Fabrikat : Hager oder gleichwertig
Artikel : HEF990H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
