HEE971H - Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI
HEE971H - Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI

Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI

HEE971H

HEE971H - Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI
HEE971H - Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI
  • Hauptschalt­ge­räte

Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI HEE971H

EAN
3250613349806
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
Preis
9 339,61 €
/ Stück *
 9.339,61 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

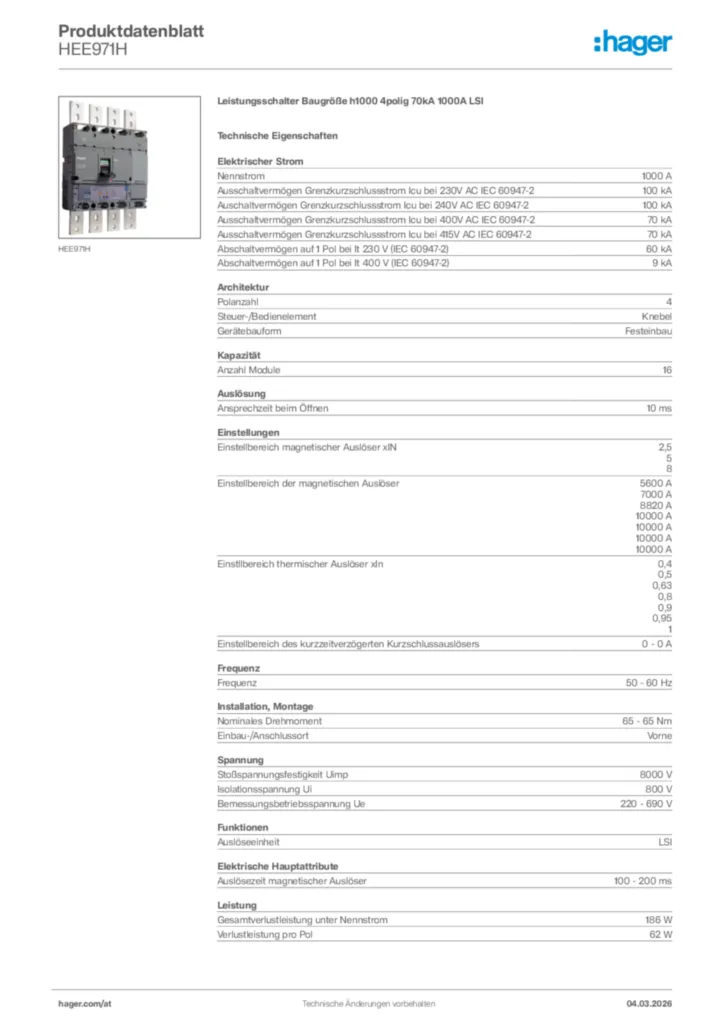

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Arbeitsstromaus­löser 4 Produkte verfügbar
  • Hilfs­schal­ter­block 3 Produkte verfügbar
  • Vorhän­ge­schloss­s­perre für Sschalter 1 Produkte verfügbar
  • Unter­span­nungs­aus­löser 3 Produkte verfügbar
  • Hand­griff für Schalt­ge­räte 2 Produkte verfügbar
  • Mehr sehen 6 weitere Produkte verfügbar

Vervollständigen Sie Ihr System

  • Arbeitsstromaus­löser
  • Hilfs­schal­ter­block
  • Vorhän­ge­schloss­s­perre für Sschalter
  • Unter­span­nungs­aus­löser
  • Hand­griff für Schalt­ge­räte
  • Moto­r­an­trieb
  • Verrie­ge­lungs­funk­ti­onen
  • Verbin­dungs­funk­ti­onen
  • Klem­me­n­ab­de­ckung
  • HXC001H

    Arbeitsstromauslöser für Baugröße 24V DC (h250-h400-h630-h800-h1000)

     215,41 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXC002H

    Arbeitsstromauslöser für Baugröße 48V DC (h250-h400-h630-h800-h1000)

     215,41 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXC003H

    Arbeitsstromauslöser für Baugröße 100-120V AC (h250-h400-h630-h800-h1000)

     215,41 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXC004H

    Arbeitsstromauslöser für Baugröße 200-240V AC (h250-h400-h630-h800-h1000)

     215,41 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXC021H

    Hilfsschalter für Baugröße Wechslerkontakt 230V AC (h250-h400-h630)

     105,63 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXC024H

    Signalkontakt für Baugröße Wechslerkontakt 230V AC (h250...h1600)

     128,13 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXC025H

    Hilfsschalter für Baugröße Wechslerkontakt 125V AC (h250…h1600)

     105,63 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXD039H

    Knebel-Verriegelungsstück für Baugröße h630-1000

     15,73 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE011H

    Unterspannungsauslöser für Baugröße 24V DC (h800-h1000-h1600)

     280,09 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE013H

    Unterspannungsauslöser für Baugröße 110-120VAC (h800-h1000-h1600)

     280,09 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE014H

    Unterspannungsauslöser für Baugröße

     280,09 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE030H

    Drehantrieb für Baugröße h1000

     238,05 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE031H

    Drehantrieb für Baugröße h1000 Türeinbau

     607,47 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE040H

    Motorantrieb für Baugröße h1000 24 - 48V DC

     1.767,39 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE042H

    Motorantrieb für Baugröße h1000 100-240VAC

     1.767,39 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE065H

    Mechanische Verriegelung für Baugröße h1000 Set

     1.385,01 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYE034H

    Rückanschluss für Baugröße h1000 4polig

     503,89 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYE022H

    Klemmenabdeckung für Baugröße h1000 4polig lang

     197,64 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYE026H

    Klemmenabdeckung für Baugröße h1000 4polig kurz

     197,64 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    1000 A
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 230V AC IEC 60947-2
    100 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 240V AC IEC 60947-2
    100 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
    70 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 415V AC IEC 60947-2
    70 kA
  • Abschalt­ver­mögen auf 1 Pol bei It 230 V (IEC 60947-2)
    60 kA
  • Abschalt­ver­mögen auf 1 Pol bei It 400 V (IEC 60947-2)
    9 kA
Archi­tektur
  • Polan­zahl
    4
  • Steu­er-/­Be­dienele­ment
    Knebel
  • Gerä­te­bau­form
    Festeinbau
Kapa­zität
  • Anzahl Module
    16
Auslö­sung
  • Ansprech­zeit beim Öffnen
    10 ms
Einstel­lungen
  • Einstell­be­reich magne­ti­scher Auslöser xIN
    2,5, 5, 8
  • Einstell­be­reich der magne­ti­schen Auslöser
    5600 A, 7000 A, 8820 A, 10000 A, 10000 A, 10000 A, 10000 A
  • Einstll­be­reich ther­mi­scher Auslöser xIn
    0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
  • Einstell­be­reich des kurz­zeit­ver­zö­gerten Kurz­schluss­aus­lö­sers
    0 - 0 A
Frequenz
  • Frequenz
    50 - 60 Hz
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    65 - 65 Nm
  • Einbau-/­An­schlus­sort
    Vorne
Span­nung
  • Stoß­span­nungs­fes­tig­keit
    8000 V
  • Isola­ti­onss­pan­nung Ui
    800 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    220 - 690 V
Funk­ti­onen
  • Auslö­se­einheit
    LSI
Elek­tri­sche Haupt­at­tri­bute
  • Auslö­se­zeit magne­ti­scher Auslöser
    100 - 200 ms
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    186 W
  • Verlust­leis­tung pro Pol
    62 W
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    1000
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    4000
Ausstat­tung
  • Anzahl der Hilfs­kon­takte als Wechsler
    0
  • Anzahl der Hilfs­kon­takte als Schließer
    0
  • Anzahl der Hilfs­kon­takte als Öffner
    0
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP4X
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 70 °C
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    2x 240 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    2x 240 mm²
  • Anschluss-/­Ste­ckertyp
    Anschluss mit Kabelschuh
Bedienele­mente und Anzeigen
  • Moto­r­an­trieb inte­griert
    Nein
Kompa­ti­bi­lität
  • Geeignet für DIN Schiene
    Nein
Span­nungs­ver­sor­gung
  • Einspei­se­stelle
    Bidi­rek­ti­onal

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

REACH declaration HEE971H (english)
PDF
103,10 kB
RoHS declaration HEE971H (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Bild HEE971H | Hager Deutschland

    Produktbild HEE971H

  • Montageanleitung

    Bild Montageanleitung International 2021-06-16 | Hager Deutschland

    Montageanleitung International 2021-06-16

    PDF
    7,89 MB
  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB
  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-06-23

    PDF
    285,31 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    HEE800H - Leistungsschalter Baugröße h1000 3polig 70kA 800A LSI
    HEE800H
    Leistungsschalter Baugröße h1000 3polig 70kA 800A LSI
    Preis
     5.256,19 €
    / Stück *
     5.256,19 €
    / Stück *
  • 2
    HEE801H - Leistungsschalter Baugröße h1000 4polig 70kA 800A LSI
    HEE801H
    Leistungsschalter Baugröße h1000 4polig 70kA 800A LSI
    Preis
     6.607,95 €
    / Stück *
     6.607,95 €
    / Stück *
  • 3
    HEE970H - Leistungsschalter Baugröße h1000 3polig 70kA 1000A LSI
    HEE970H
    Leistungsschalter Baugröße h1000 3polig 70kA 1000A LSI
    Preis
     7.398,29 €
    / Stück *
     7.398,29 €
    / Stück *
  • 4
    HEF980H - Leistungsschalter Baugröße h1600 3polig 70kA 1250A LSI
    HEF980H
    Leistungsschalter Baugröße h1600 3polig 70kA 1250A LSI
    Preis
     7.215,41 €
    / Stück *
     7.215,41 €
    / Stück *
  • 5
    HEF981H - Leistungsschalter Baugröße h1600 4polig 70kA 1250A LSI
    HEF981H
    Leistungsschalter Baugröße h1600 4polig 70kA 1250A LSI
    Preis
     9.138,83 €
    / Stück *
     9.138,83 €
    / Stück *

Ausschreibungstext

Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI

Leistungsschalter nach DIN EN 60947-2 Baugröße h1000, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.

Nennstrom: 1000 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 70 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2): 60 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2): 9 kA
Polanzahl: 4
Steuer-/Bedienelement: Knebel
Anzahl Module: 16
Ansprechzeit beim Öffnen: 10 ms
Einstellbereich magnetischer Auslöser xIN: 2,5
5
8
Einstellbereich der magnetischen Auslöser: 5600 A
7000 A
8820 A
10000 A
10000 A
10000 A
10000 A
Einstllbereich thermischer Auslöser xIn: 0,4
0,5
0,63
0,8
0,9
0,95
1
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 65 - 65 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 186 W
Gerätelebensdauer, elektrische Schaltspiele: 1000
Gerätelebensdauer, mechanische Schaltspiele: 4000
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 2x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 2x 240 mm²
Anschluss-/Steckertyp: Anschluss mit Kabelschuh

Fabrikat : Hager oder gleichwertig
Artikel : HEE971H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!
*Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.

Kompetenzfelder für Wohn- & Zweckbau

  • Energieverteilung
  • Leitungsführung & Raumanschlusssysteme
  • Gebäudeautomation





Kontakt & Service

  • Kontakt
  • Unser Team
  • Download-Center

Unternehmen

  • Über uns
  • Nachhaltigkeit
  • Karriere

Wer wir sind

Wir gestalten die elek­tri­sche Welt von morgen.

Als führender Anbieter von Lösungen und Dienstleistungen für elektrotechnische Installationen in Wohn-, Industrie- und Gewerbeimmobilien gehören wir zu den Innovationsführern der Branche. For you, with you.

Folgen Sie uns

  • Impressum
  • Datenschutzerklärung
  • Cookies
  • Sicherheitslücken melden
  • AGBs



Hager Electro Ges.m.b.H.
Dieselgasse 3
2333 Leopoldsdorf
