Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x130mm vweiß FB6013009016
EAN
4012740011228
Marke
Hager
VPE
8 m
Preisgruppe
T20
Preis
27,56 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Endstück für Leitungsführungskanal 1 Produkte verfügbar -
Inneneck für Leitungsführungskanal 1 Produkte verfügbar -
Außeneck für Leitungsführungskanal 1 Produkte verfügbar -
Flachwinkel für Leitungführungskanal 1 Produkte verfügbar -
Abzweigdose für Leitungsführungskanal 1 Produkte verfügbar -
Mehr sehen 3 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
L5804Schallbarriere mit Zöpfe
57,48 € / Stück*
-
M5281Klammer aus PVC zu Leitungsführungskanal FB mit Oberteil 130mm
173,87 € / 100 Stück*

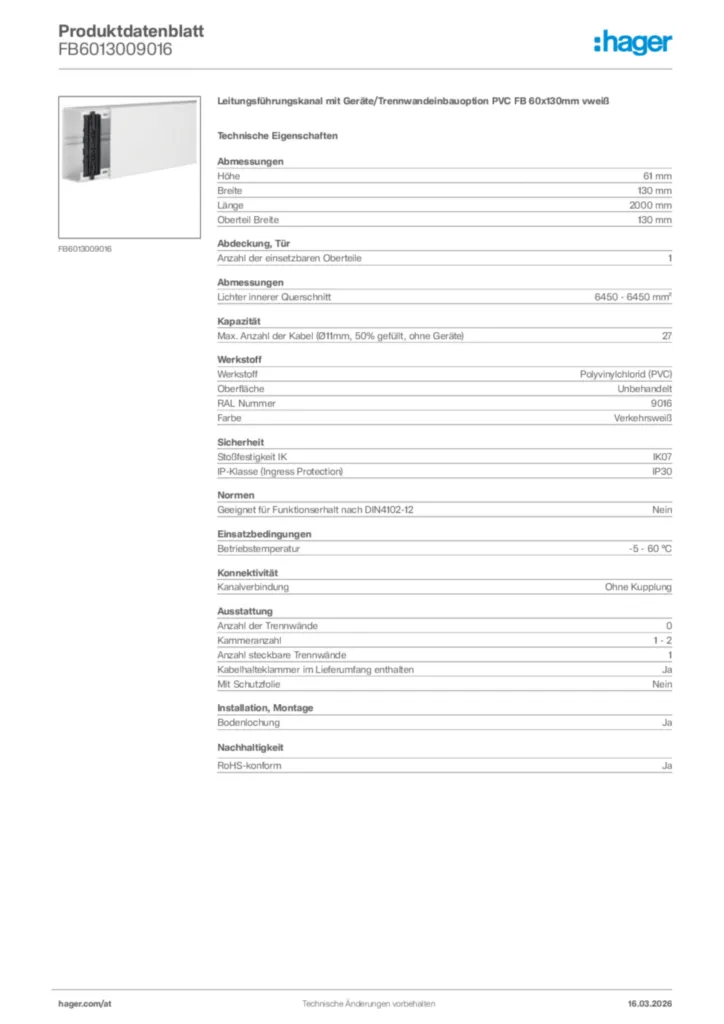

Technische Merkmale
Abmessungen
-
Höhe61 mm
-
Breite130 mm
-
Länge2000 mm
-
Oberteil Breite130 mm
-
Lichter innerer Querschnitt6450 - 6450 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)27
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
RAL Nummer9016
-
FarbeVerkehrsweiß
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungOhne Kupplung
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 2
-
Anzahl steckbare Trennwände1
-
Kabelhalteklammer im Lieferumfang enthaltenJa
-
Mit SchutzfolieNein
Installation, Montage
-
BodenlochungJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
DXF Dateien
DXF Dateien International 2023-02-02
DXF367,35 kB -
STEP Dateien
STEP Dateien International 2023-02-02
STP122,64 kB -
With variables
Product Drawing International 2023-02-02
PDF67,25 kB -
Konformitätserklärung
CE-Konformitätserklärung für FBxx - Kanalsystem Wand- und Deckenbereich (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF38,99 kB
EU-Konformitätserklärung FB
Konformitätserklärung International 2017-11-20
PDF122,39 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FB6011007035Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x110mm lichtgrauPreis38,09 €/ m * -
2
FB6011009016Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x110mm vweißPreis38,09 €/ m * -
3
FB6013007035Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x130 lichtgrauPreis27,56 €/ m * -
4
FB6015007035Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x150mm lichtgrauPreis52,68 €/ m * -
5
FB6015009016Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x150mm vweißPreis52,68 €/ m *
Ausschreibungstext
Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x130mm vweiß
Elektro-Installationskanal-System Leitungsführungskanal, aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung mit Geräteeinbaumöglichkeit. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, Rückhalteklammern und Trennwandeinbaumöglichkeit.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 61 mm
Breite: 130 mm
Länge: 2000 mm
Oberteil Breite: 130 mm
Lichter innerer Querschnitt: 6450 - 6450 mm²
Anzahl der einsetzbaren Oberteile: 1
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 27
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Ohne Kupplung
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 1
Kabelhalteklammer im Lieferumfang enthalten: Ja
Mit Schutzfolie: Nein
Bodenlochung: Ja
Fabrikat : Hager oder gleichwertig
Artikel : FB6013009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal, aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung mit Geräteeinbaumöglichkeit. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, Rückhalteklammern und Trennwandeinbaumöglichkeit.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 61 mm
Breite: 130 mm
Länge: 2000 mm
Oberteil Breite: 130 mm
Lichter innerer Querschnitt: 6450 - 6450 mm²
Anzahl der einsetzbaren Oberteile: 1
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 27
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Ohne Kupplung
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 1
Kabelhalteklammer im Lieferumfang enthalten: Ja
Mit Schutzfolie: Nein
Bodenlochung: Ja
Fabrikat : Hager oder gleichwertig
Artikel : FB6013009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
