Brummfrei Schütze, 25A, 4S, 230V ESC425S
Der Installationsschütz brummfrei mit 25A, 230V und 4 Schließer ist ein hochwertiger Installationsschütz für den Reiheneinbau. Er zeichnet sich durch seine geräuscharme Funktion aus, was ihn ideal für den Einsatz in geräuschempfindlichen Bereichen macht. Der Schütz ist für AC-Steuersignale konzipiert und ermöglicht eine zuverlässige und sichere Schaltung von elektrischen Lasten.
EAN
3250612400133
Marke
Hager
VPE
1 Stück
Preisgruppe
H43
Preis
37,08 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
LZ060
Distanzstück für Wärmeentlastung
1,61 € / Stück*
-
ESC080
Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
19,18 € / Stück*
-
ESC002
Plombierkappe für Schütz 2 Modul breite
1,85 € / Stück*
Technische Merkmale
Anschluss
-
Kontaktart4S
-
Anzahl der Kontakte4
-
Anschlussquerschnitt bei flexiblem Leiter1 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 10 mm²
Elektrischer Strom
-
Nennstrom25 A
-
Strombelastbarkeit bei AC38,5 A
Kapazität
-
Anzahl Module2
Frequenz
-
Frequenz50 - 50 Hz
Spannung
-
Stoßspannungsfestigkeit Uimp4000 V
-
Isolationsspannung Ui440 V
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
Steuerspannung AC230 - 230 V
-
Steuerspannung DC0 - 0 V
Einsatzbedingungen
-
Betriebstemperatur-10 - 50 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Gebrauch
-
GebrauchskategorieAC-7a/AC-7b
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele100000
-
Gerätelebensdauer, elektrische Schaltspiele30000
Texte
-
SicherheitshinweisBrummfreie Schütze werden nicht für intensive Nutzung (24/7-Stromversorgung) empfohlen. In solchen Fällen sollten Industrieschütze verwendet werden.
Leistung
-
Gesamtverlustleistung unter Nennstrom9 W
-
Anzugsverbrauch3,20 VA
Abmessungen
-
Höhe83 mm
-
Breite35,75 mm
-
Tiefe60 mm
Ausstattung
-
Anzahl Schließerkontakte4
-
Anzahl Öffnerkontakte0
-
Mit Schieber für HandschaltungNein
Installation, Montage
-
Nominales Drehmoment1,20 - 1,20 Nm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

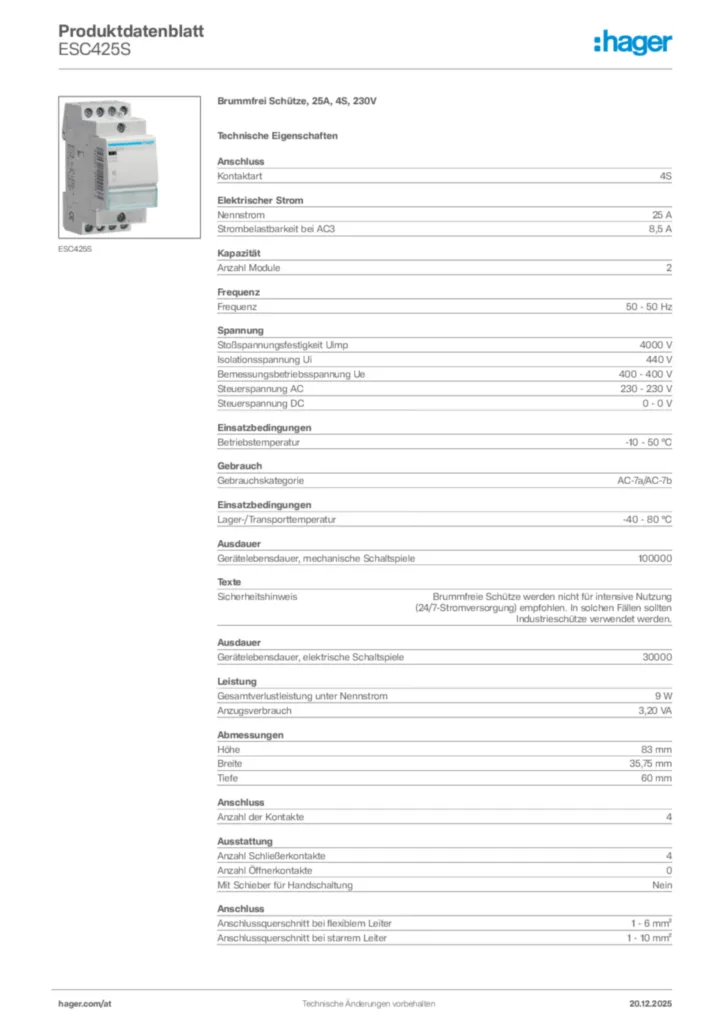

Hager Produktdatenblatt ESC425S
Brummfrei Schütze, 25A, 4S, 230V
PDF -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Datenblatt
UK_MD_TDS_Contactors.pdf
Technical data sheet including characteristics for Contactors and Override Contactors.
PDF197,47 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-09-23
PDF385,80 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
EUU100Kontrollrelais Unterspannung VDE 1P+N/3P+N 1 WechslerPreis119,03 €/ Stück * -
2
EUP100Kontrollrelais Phasenüberwachung 3P(N) 1 WechslerPreis119,03 €/ Stück * -
3
EUM200Kontrollrelais Spannung, Phasenüberwachung, einstellbar 1P+N/3P(N) 2 WechslerPreis208,29 €/ Stück * -
4
EUM100Kontrollrelais Spannung, Phasenüberwachung, einstellbar 1P+N/3P(N) 1 WechslerPreis178,54 €/ Stück * -
5
EUU200Kontrollrelais Unterspannung VDE 1P+N/3P+N 2 WechslerPreis158,70 €/ Stück *
Ausschreibungstext
Brummfrei Schütze, 25A, 4S, 230V
Schütz brummfrei nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Reiheneinbaugerät mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Kontaktart: 4S
Nennstrom: 25 A
Anzahl Module: 2
Isolationsspannung Ui: 440 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 4
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 10 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ESC425S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schütz brummfrei nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Reiheneinbaugerät mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Kontaktart: 4S
Nennstrom: 25 A
Anzahl Module: 2
Isolationsspannung Ui: 440 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 4
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 10 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ESC425S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
