Brummfrei Schütze, 25A, 2S, 230V ESC225S
Der Installationsschütz für Reiheneinbau mit der Spezifikation 25A, 230V und 2 Schließern (2S) zeichnet sich durch seine brummfreie Funktion aus. Ideal für den Einsatz in Wohn- und Geschäftsbereichen, ermöglicht der Schütz eine zuverlässige Steuerung von Beleuchtungs- und Heizungsanlagen. Einfache Montage im Reiheneinbau (REG) sorgt für eine effiziente Installation.
EAN
3250612400034
Marke
Hager
VPE
1 Stück
Preisgruppe
H43
Preis
29,42 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
LZ060
Distanzstück für Wärmeentlastung
1,61 € / Stück*
-
ESC001
Plombierkappe für Schütze 1M
1,77 € / Stück*
Technische Merkmale
Anschluss
-
Kontaktart2S
-
Anzahl der Kontakte2
-
Anschlussquerschnitt bei flexiblem Leiter1 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 10 mm²
Elektrischer Strom
-
Nennstrom25 A
-
Strombelastbarkeit bei AC38,5 A
Kapazität
-
Anzahl Module1
Frequenz
-
Frequenz50 - 50 Hz
Spannung
-
Stoßspannungsfestigkeit Uimp4000 V
-
Isolationsspannung Ui250 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Steuerspannung AC230 - 230 V
-
Steuerspannung DC0 - 0 V
Einsatzbedingungen
-
Betriebstemperatur-10 - 50 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Gebrauch
-
GebrauchskategorieAC-7a/AC-7b
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele100000
-
Gerätelebensdauer, elektrische Schaltspiele30000
Texte
-
SicherheitshinweisBrummfreie Schütze werden nicht für intensive Nutzung (24/7-Stromversorgung) empfohlen. In solchen Fällen sollten Industrieschütze verwendet werden.
Leistung
-
Gesamtverlustleistung unter Nennstrom5,20 W
-
Anzugsverbrauch2,50 VA
Abmessungen
-
Höhe83 mm
-
Breite17,85 mm
-
Tiefe60 mm
Ausstattung
-
Anzahl Schließerkontakte2
-
Anzahl Öffnerkontakte0
-
Mit Schieber für HandschaltungNein
Installation, Montage
-
Nominales Drehmoment1,20 - 1,20 Nm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

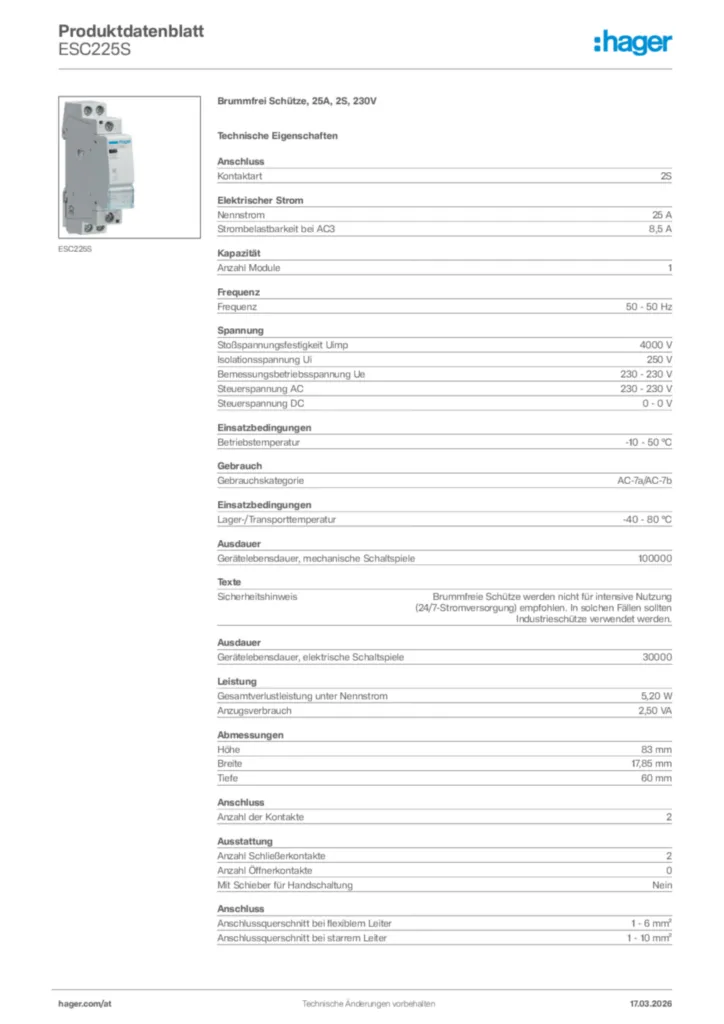

Hager Produktdatenblatt ESC225S
Brummfrei Schütze, 25A, 2S, 230V
PDF -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Datenblatt
UK_MD_TDS_Contactors.pdf
Technical data sheet including characteristics for Contactors and Override Contactors.
PDF197,47 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-09-23
PDF383,45 kB
Declaration
Konformitätserklärung International 2021-05-04
PDF221,42 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
EUU100Kontrollrelais Unterspannung VDE 1P+N/3P+N 1 WechslerPreis119,03 €/ Stück * -
2
EUM200Kontrollrelais Spannung, Phasenüberwachung, einstellbar 1P+N/3P(N) 2 WechslerPreis208,29 €/ Stück * -
3
EUU200Kontrollrelais Unterspannung VDE 1P+N/3P+N 2 WechslerPreis158,70 €/ Stück * -
4
EUD100Kontrollrelais Spannung, Phasenüberwachung, einstellb., Restart 1P+N/3P(N) 1 WPreis178,54 €/ Stück * -
5
EUP100Kontrollrelais Phasenüberwachung 3P(N) 1 WechslerPreis119,03 €/ Stück *
Ausschreibungstext
Brummfrei Schütze, 25A, 2S, 230V
Schütz brummfrei nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Reiheneinbaugerät mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Kontaktart: 2S
Nennstrom: 25 A
Anzahl Module: 1
Isolationsspannung Ui: 250 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 2
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 10 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ESC225S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schütz brummfrei nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Reiheneinbaugerät mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Kontaktart: 2S
Nennstrom: 25 A
Anzahl Module: 1
Isolationsspannung Ui: 250 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 2
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 10 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ESC225S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
