Fehlerstrom-Schutzschalter 2P 25A 30mA AC Typ CDC225F

EAN
3250611612599
Marke
Hager
VPE
1 Stück
Preis
Preis auf Anfrage

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

Fehlerstrom-Schutzschalter 2P 25A 30mA AC Typ

CDC225F

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Unter­span­nungs­aus­löser 1 Produkte verfügbar
  • Arbeitsstromaus­löser 2 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
  • Hilfs­schal­ter­block 1 Produkte verfügbar

Optionales Zubehör

  • Verrie­ge­lungs­funk­ti­onen
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Unter­span­nungs­aus­löser
  • Arbeitsstromaus­löser
  • Klem­me­n­ab­de­ckung
  • Hilfs­schal­ter­block
  • MZN175

    Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
     8,69 €  / Stück*
  • MZN176

    Plombierdraht zum Plombieren der Modulargeräte
     7,10 €  / Stück*
  • LZ060

    Distanzstück für Wärmeentlastung
     1,61 €  / Stück*
  • MZ206

    Unterspannungsauslöser für MCB RCBO < 125A 230V AC
     56,91 €  / Stück*
  • MZ204

    Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
     56,91 €  / Stück*
  • MZ203

    Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
     56,91 €  / Stück*
  • CZN005

    Klemmenabdeckungen plombierbar für FI-Schalter 25 bis 63A 2PLE 1 Satz
     6,33 €  / Set*
  • CZ001

    Signalkontakt für Fehlerstromschutzschalter< 125A 2 Schließer + 2 Öffner 6A 240V
     32,61 €  / Stück*

Technische Merkmale

Archi­tektur
  • Polart
    1P+N
Elek­tri­scher Strom
  • Nenn­strom
    25 A
  • Bemes­sungs­feh­ler­strom Idn
    30 mA
  • Schließ- und Abschalt­ver­mögen Idm
    1,50 kA
  • Bemes­sungs­kurz­schluss­strom Inc nach EN61008-1
    6 kA
  • Nenn­strom bei -25°C
    25 A
  • Nenn­strom bei -20 °C
    25 A
  • Nenn­strom bei -15°C
    25 A
  • Nenn­strom bei -10°C
    25 A
  • Nenn­strom bei -5°C
    25 A
  • Nenn­strom bei 0 °C
    25 A
  • Nenn­strom bei 5°C
    25 A
  • Nenn­strom bei 10°C
    25 A
  • Nenn­strom bei 15°C
    25 A
  • Nenn­strom bei 20 °C
    25 A
  • Nenn­strom bei 25°C
    25 A
  • Nenn­strom bei 30°C
    25 A
  • Nenn­strom bei 35°C
    25 A
  • Nenn­strom bei 40 °C
    25 A
  • Nenn­strom bei 45 °C
    25 A
  • Nenn­strom bei 50 °C
    25 A
  • Nenn­strom bei 55°C
    25 A
  • Nenn­strom bei 60°C
    25 A
  • Nenn­strom bei 65°C
    25 A
  • Nenn­strom bei 70°C
    21 A
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment Obere Klemme
    2,80 - 2,80 Nm
  • Nomi­nales Dreh­mo­ment Untere Klemme
    2,80 - 2,80 Nm
  • Typ obere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • Typ untere Anschluss­klemme für modu­lare Geräte
    biconnect
  • Nomi­nales Dreh­mo­ment
    2,80 - 2,80 Nm
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 230 V
  • Versor­gungs­span­nungsart
    AC
  • Isola­ti­onss­pan­nung Ui
    500 V
  • Stoß­span­nungs­fes­tig­keit Uimp
    4000 V
  • Max. Betriebss­pan­nung
    253 V
Frequenz
  • Frequenz
    50 - 50 Hz
Kapa­zität
  • Anzahl Module
    2
Kompa­ti­bi­lität
  • Geeignet für DIN Schiene
    Ja
Sicherheit
  • Typ des Fehler­strom­schutzes
    AC
  • IP-Klasse (Ingress Protec­tion)
    IP20
Anschluss
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
    1 - 25 mm²
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
    1 - 16 mm²
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    2,32 W
Einsatz­be­din­gungen
  • Luft­feuch­tig­keits­schutz
    Ausfüh­rung I
  • Max. Höhe
    2000 m
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    2000
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    4000
Konnek­ti­vität
  • Anschlussart
    Schrau­b­an­schluss
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
Abmes­sungen
  • Höhe
    83 mm
  • Breite
    35 mm
  • Tiefe
    70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2025-07-24
PDF
23,23 MB
Hager REACH declaration CDC225F
PDF
Hager RoHS Report CDC225F
PDF

Downloads

  • Produktbild

    Bild CDC225F | Hager Deutschland

    Produktbild CDC225F

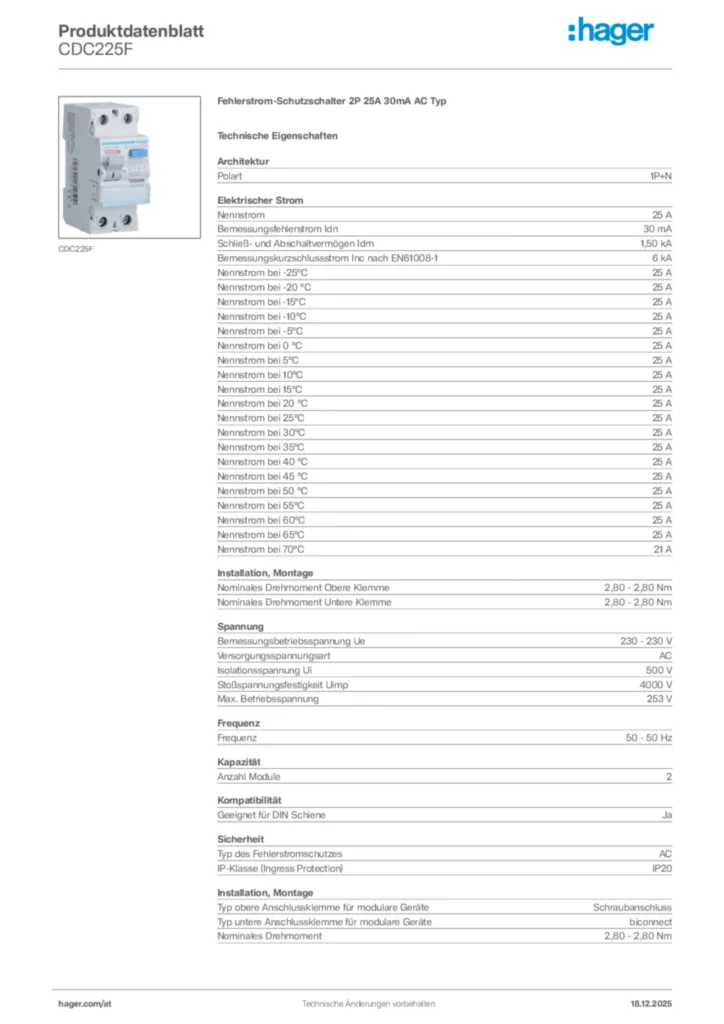

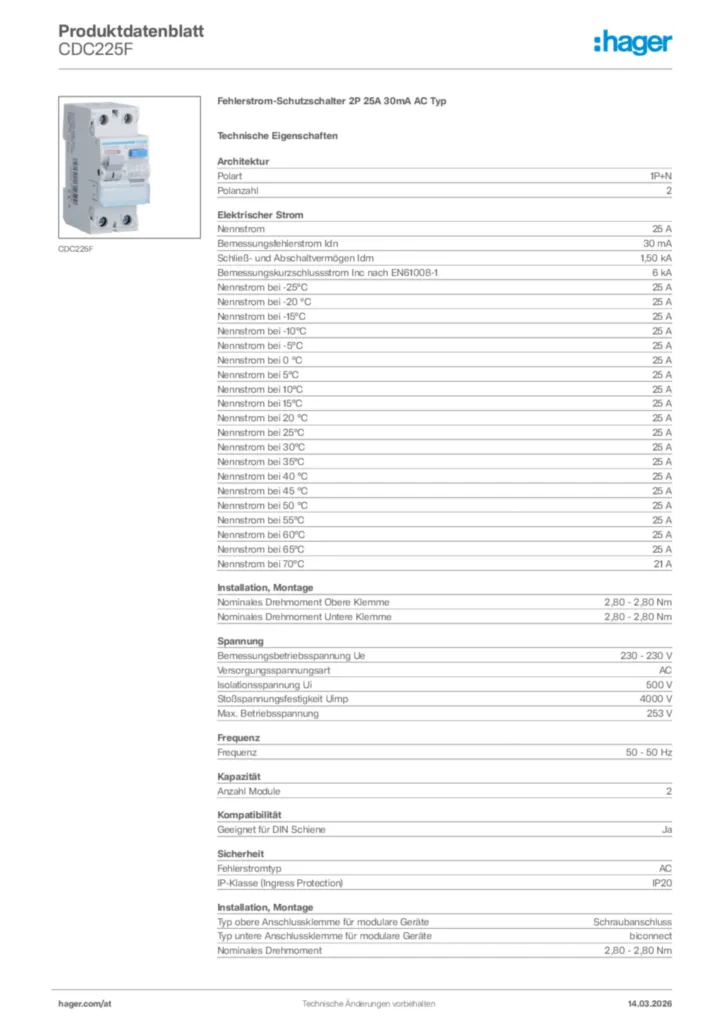

  • Product datasheet

    Bild Hager Produktdatenblatt CDC225F | Hager Deutschland

    Hager Produktdatenblatt CDC225F

    Fehlerstrom-Schutzschalter 2P 25A 30mA AC Typ

    PDF

  • Montageanleitung

    Bild Notice Inter Diff FR GB PT | Hager Deutschland

    Notice Inter Diff FR GB PT

    Montageanleitung en-GB, fr-FR, pt-PT 2014-11-06

    PDF
    900,16 kB

  • Konformitätserklärung

    Bild Konformitätserklärung en-GB 2025-08-26 | Hager Deutschland

    Konformitätserklärung en-GB 2025-08-26

    PDF
    672,76 kB
Mehr Downloads
