  • Leitungs­füh­rungs- und Raum­an­schluss­sys­teme
  • Brüs­tungs­ka­nalsys­teme
  • tehalit BR-Ka­näle
  • BRS6521019016

Brüstungskanal-Unterteil frontrastend zu BRS 68x210mm Oberteil 80mm Stahl vweiß

BRS6521019016

  • Leitungs­füh­rungs- und Raum­an­schluss­sys­teme

Brüstungskanal-Unterteil frontrastend zu BRS 68x210mm Oberteil 80mm Stahl vweiß BRS6521019016

EAN
4012740989749
Marke
Hager
VPE
6 m
Preisgruppe
T01
Preis
 50,05 €
/ m *
 50,05 €
/ m *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

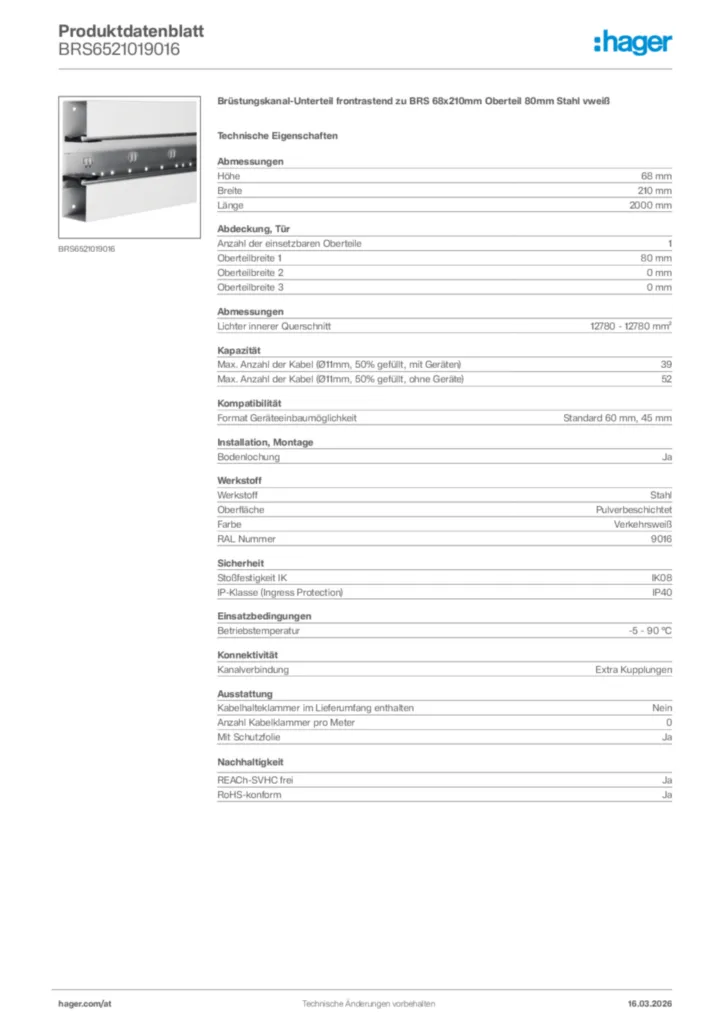

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Ober­teil 1 Produkte verfügbar
  • Ober­teil für Inneneck für Gerä­te­ein­bau­kanal 1 Produkte verfügbar
  • Ober­teil für Außeneck 1 Produkte verfügbar
  • Kupp­lung 1 Produkte verfügbar
  • Ends­tück 1 Produkte verfügbar
  • Mehr sehen 13 weitere Produkte verfügbar

Vervollständigen Sie Ihr System

  • Ober­teil
  • Ober­teil für Inneneck für Gerä­te­ein­bau­kanal
  • Ober­teil für Außeneck
  • Kupp­lung
  • Ends­tück
  • Inneneck
  • Außeneck
  • Flachwinkel
  • T-Stück
  • Schnitt­ka­schie­rung
  • Wand­an­schluss­blende
  • Abschluss­stück für Wand­an­schluss­blende
  • Trenn­wand
  • Schall­bar­riere
  • BRS08029016

    Brüstungskanal-Oberteil zu BRS mit Breite 80mm aus Stahlblech verkehrsweiß
     14,57 €  / m*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRS0802I9016

    Inneneck-Abdeckung Stahlblech zu Brüstungskanal BRS Oberteil 80mm vweiß
     35,89 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRS0802A9016

    Außeneck-Abdeckung zu Brüstungskanal BRS Oberteil 80mm Stahlblech verkehrsweiß
     35,89 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRS652109

    Kupplung Paar elektrisch/mechanisch Stahlblech zu BRS 68x210mm Oberteil 80mm
     11,33 €  / Set*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRS6521069016

    Endstück schnittkaschierend zu BRS 68x210mm Oberteil 80mm Stahlblech vweiß
     29,69 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR652104H9016

    Inneneck einstellbar zu BR/H/N/A/S 68x210mm Oberteil 80mm hfr verkehrsweiß
     47,63 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRS6521049016

    Inneneck aus Grundprofil zu BRS 68x210mm Oberteil 80mm Stahlblech verkehrsweiß
     108,21 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR652103H9016

    Außeneck einstellbar zu BR/H/N/A/S 68x210mm Oberteil 80mm hfr verkehrsweiß
     45,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRS6521039016

    Außeneck aus Grundprofil zu BRS 68x210mm Oberteil 80mm Stahlblech verkehrsweiß
     108,21 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR652105H9016

    Flachwinkel schnittkasch. zu BR/H/N/A/S 68x210mm OT 80mm hfr verkehrsweiß
     47,89 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRS6521059016

    Flachwinkel aus Grundprofil BRS 68x210mm Oberteil 80mm Stahlblech verkehrsweiß
     118,33 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRS6521089016

    T-Stück aus Grundprofil zu BRS 68x210mm Oberteil 80mm Stahlblech verkehrsweiß
     153,43 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR6521079016

    Schnittkaschierung zu BR/H/N/A/S 68x210mm OT 80mm aus Stahlblech verkehrsweiß
     21,18 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR65210W9016

    Wandanschlussblende zu BR/H/N/A/S 68x210mm OT 80mm aus Stahlblech vweiß
     38,85 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR210WK9016

    Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 210mm Stahlblech vweiß
     17,41 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • G1615

    Trennwand für Kanäle ohne C-Profil mit Stanzpfeifen BRS/LFS
     21,26 €  / m*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • TWS70VERZ

    Trennwand für Kanäle ohne C-Profil zu BRS/LFS/FWKP ab Höhe 60mm aus Stahlblech
     24,97 €  / m*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • L5804

    Schallbarriere mit Zöpfe
     57,48 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Abmes­sungen
  • Höhe
    68 mm
  • Breite
    210 mm
  • Länge
    2000 mm
  • Lichter innerer Quer­schnitt
    12780 - 12780 mm²
Abde­ckung, Tür
  • Anzahl der einsetz­baren Ober­teile
    1
  • Ober­teil­breite 1
    80 mm
  • Ober­teil­breite 2
    0
  • Ober­teil­breite 3
    0
Kapa­zität
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
    39
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
    52
Kompa­ti­bi­lität
  • Format Gerä­te­ein­bau­mög­lich­keit
    Stan­dard 60 mm, 45 mm
Instal­la­tion, Montage
  • Boden­lo­chung
    Ja
Werk­stoff
  • Werk­stoff
    Stahl
  • Ober­fläche
    Pulver­be­schichtet
  • Farbe
    Verkehrs­weiß
  • RAL Nummer
    9016
Sicherheit
  • Stoß­fes­tig­keit IK
    IK08
  • IP-Klasse (Ingress Protec­tion)
    IP40
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -5 - 90 °C
Konnek­ti­vität
  • Kana­l­ver­bin­dung
    Extra Kupp­lungen
Ausstat­tung
  • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
    Nein
  • Anzahl Kabel­klammer pro Meter
    0
  • Mit Schutz­folie
    Ja

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja
Halogenfrei Ja

Zertifizierungen und Dokumente

REACH declaration BRS6521019016 (english)
PDF
103,10 kB
RoHS declaration BRS6521019016 (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Bild BRS6521019016 | Hager Deutschland

    Produktbild BRS6521019016

  • Technische Broschüre

    Bild 21AT0001MC_Broschuere_Br-Family_2021_04_WEB | Hager Deutschland

    21AT0001MC_Broschuere_Br-Family_2021_04_WEB

    Ein Brüstungskanalsystem für alle Fälle.

    PDF
    5,53 MB
    Bild Technische Broschüre de-DE 2022-07-06 | Hager Deutschland

    Technische Broschüre de-DE 2022-07-06

    PDF
    9,22 MB

  • Katalog

    Bild 21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB | Hager Deutschland

    21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB

    Bestellhilfe von Brüstungskanalsystemen

    PDF
    872,69 kB

  • Tool

    Bild Tool en-GB 2024-07-26 | Hager Deutschland

    Tool en-GB 2024-07-26

    MSI
    36,37 MB

  • DXF Dateien

    Bild DXF Dateien International 2023-02-02 | Hager Deutschland

    DXF Dateien International 2023-02-02

    DXF
    365,68 kB
    Bild DXF Dateien International 2023-02-02 | Hager Deutschland

    DXF Dateien International 2023-02-02

    DXF
    367,41 kB

  • STEP Dateien

    Bild STEP Dateien International 2023-02-02 | Hager Deutschland

    STEP Dateien International 2023-02-02

    STP
    2,28 MB
    Bild STEP Dateien International 2023-02-02 | Hager Deutschland

    STEP Dateien International 2023-02-02

    STP
    1,19 MB

  • With variables

    Bild Product Drawing International 2023-02-02 | Hager Deutschland

    Product Drawing International 2023-02-02

    PDF
    67,34 kB
    Bild Product Drawing International 2023-02-02 | Hager Deutschland

    Product Drawing International 2023-02-02

    PDF
    67,65 kB

  • Konformitätserklärung

    Bild CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019) | Hager Deutschland

    CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)

    Konformitätserklärung International 2019-08-23

    PDF
    42,74 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    BR6510019016 - Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in verkehrsweiß
    BR6510019016
    Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in verkehrsweiß
    Preis
     22,53 €
    / m *
     22,53 €
    / m *
  • 2
    BR6510017035 - Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm Oberteil 80mm in lichtgrau
    BR6510017035
    Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm Oberteil 80mm in lichtgrau
    Preis
     22,53 €
    / m *
     22,53 €
    / m *
  • 3
    BR6510019011 - Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in graphitschwarz
    BR6510019011
    Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in graphitschwarz
    Preis
     29,54 €
    / m *
     29,54 €
    / m *
  • 4
    BR6513019016 - Brüstungskanal-Unterteil PVC frontrastend zu BR 68x130mm OT 80mm in verkehrsweiß
    BR6513019016
    Brüstungskanal-Unterteil PVC frontrastend zu BR 68x130mm OT 80mm in verkehrsweiß
    Preis
     30,09 €
    / m *
     30,09 €
    / m *
  • 5
    BR6513017035 - Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in lichtgrau
    BR6513017035
    Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in lichtgrau
    Preis
     30,09 €
    / m *
     30,09 €
    / m *

Ausschreibungstext

Brüstungskanal-Unterteil frontrastend zu BRS 68x210mm Oberteil 80mm Stahl vweiß

Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Bei Oberteilbreite 120 mm C-Profil Geräteeinbau. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.

Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Höhe: 68 mm
Breite: 210 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 12780 - 12780 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 39
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 52
Format Geräteeinbaumöglichkeit: Standard 60 mm, 45 mm
Bodenlochung: Ja
Werkstoff: Stahl
Oberfläche: Pulverbeschichtet
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0

Fabrikat : Hager oder gleichwertig
Artikel : BRS6521019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!
Exportieren
*Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.
