Brüstungskanal-Unterteil frontrastend Stahl BRS 70x130mm Oberteil 80mm verzinkt BRS651301VERZ

Das Brüstungskanal-Unterteil frontrastend BRS mit den Maßen 68x130mm und mit einer Oberteilbreite von 80mm ist aus verzinktem Stahlblech gefertigt. Es gewährleistet eine hohe Langlebigkeit und Korrosionsbeständigkeit. Ideal für die Unterbringung und geschützte Führung von Elektroinstallationen in Büroumgebungen. Einfache Montage und Zugänglichkeit werden durch das robuste Design sichergestellt.
EAN
4012740215688
Marke
Hager
VPE
8 m
Preisgruppe
T01
Passende Tools
  • Online-Systemkonfigurator für Brüstungskanalsysteme
Preis
 40,90 €
/ m *
 40,90 €
/ m *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Brüstungskanal-Unterteil frontrastend Stahl BRS 70x130mm Oberteil 80mm verzinkt

BRS651301VERZ

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (15)
    • Ober­teil 1 Produkte verfügbar
    • Schall­bar­riere 1 Produkte verfügbar
    • Trenn­wand 2 Produkte verfügbar
    • Ends­tück 1 Produkte verfügbar
    • T-Stück 1 Produkte verfügbar
    • Inneneck 1 Produkte verfügbar

    Optionales Zubehör

    • Ober­teil
    • Schall­bar­riere
    • Trenn­wand
    • Ends­tück
    • T-Stück
    • Inneneck
    • Kupp­lung
    • Ober­teil für Außeneck
    • Flachwinkel
    • Ober­teil für Inneneck für Gerä­te­ein­bau­kanal
    • Außeneck
    • Wand­an­schluss­blende
    • Abschluss­stück für Wand­an­schluss­blende
    • Schnitt­ka­schie­rung
    • BRS0802VERZ

      Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
       15,12 €  / m*
    • L5804

      Schallbarriere mit Zöpfe (15 Teile)
       59,66 €  / Stück*
    • TWS70VERZ

      Trennwand für Kanäle ohne C-Profil zu BRS/LFS/FWKP ab Höhe 60mm aus Stahlblech
       25,92 €  / m*
    • G1615

      Trennwand für Kanäle ohne C-Profil mit Stanzpfeifen BRS/LFS
       22,07 €  / m*
    • BRS651306VERZ

      Endstück schnittkaschierend Stahlblech zu BRS 70x130mm Oberteil 80mm verzinkt
       18,48 €  / Stück*
    • BRS651308VERZ

      T-Stück aus Grundprofil Stahlblech zu BRS 68x130mm Oberteil 80mm verzinkt
       109,10 €  / Stück*
    • BRS651304VERZ

      Inneneck aus Grundprofil Stahlblech zu BRS 70x130mm Oberteil 80mm verzinkt
       81,10 €  / Stück*
    • BRS651309

      Kupplung Paar elektrisch/mechanisch Stahlblech zu BRS 68x130mm Oberteil 80mm
       11,35 €  / Set*
    • BRS0802AVERZ

      Außeneck-Abdeckung zu Brüstungskanal BRS Oberteil 80mm aus Stahlblech verzinkt
       26,19 €  / Stück*
    • BRS651305VERZ

      Flachwinkel aus Grundprofil Stahlblech zu BRS 70x130mm Oberteil 80mm verzinkt
       91,60 €  / Stück*
    • BRS0802IVERZ

      Inneneck-Abdeckung zu Brüstungskanal BRS Oberteil 80mm aus Stahlblech verzinkt
       26,19 €  / Stück*
    • BRS651303VERZ

      Außeneck aus Grundprofil aus Stahlblech zu BRS 70x130mm Oberteil 80mm verzinkt
       81,10 €  / Stück*
    • BR65130WVERZ

      Wandanschlussblende zu BR/H/N/A/S 68x130mm OT 80mm aus Stahlblech verzinkt
       23,66 €  / Stück*
    • BR130WKVERZ

      Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 130mm Stahlblech verzinkt
       14,00 €  / Stück*
    • BR651307VERZ

      Schnittkaschierung zu BR/H/N/A/S 68x100mm OT 80mm aus Stahlblech verzinkt
       10,37 €  / Stück*

    Technische Merkmale

    Abmes­sungen
    • Höhe
      68 mm
    • Breite
      130 mm
    • Länge
      2000 mm
    • Lichter innerer Quer­schnitt
      7700 - 7700 mm²
    Abde­ckung, Tür
    • Anzahl der einsetz­baren Ober­teile
      1
    • Ober­teil­breite 1
      80 mm
    • Ober­teil­breite 2
      0
    • Ober­teil­breite 3
      0
    Kapa­zität
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
      18
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
      32
    Kompa­ti­bi­lität
    • Format Gerä­te­ein­bau­mög­lich­keit
      Stan­dard 60 mm, 45 mm, CEE, EIB, Auto­ma­ten­einbau
    Instal­la­tion, Montage
    • Boden­lo­chung
      Ja
    Werk­stoff
    • Werk­stoff
      Stahl
    • Ober­fläche
      Verzinkt
    • Farbe
      Zink
    Sicherheit
    • Stoß­fes­tig­keit IK
      IK08
    • IP-Klasse (Ingress Protec­tion)
      IP40
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -5 - 90 °C
    Konnek­ti­vität
    • Kana­l­ver­bin­dung
      Extra Kupp­lungen
    Ausstat­tung
    • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
      Nein
    • Anzahl Kabel­klammer pro Meter
      0
    • Mit Schutz­folie
      Ja

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACh-SVHC frei Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    PEP - Installation trunking - series BRS (Steel) (english)
    PDF
    420,22 kB
    Hager REACH declaration BRS651301VERZ
    PDF
    Hager RoHS Report BRS651301VERZ
    PDF

    Downloads

    • Produktbild

      Bild BRS651301VERZ | Hager Deutschland

      Produktbild BRS651301VERZ

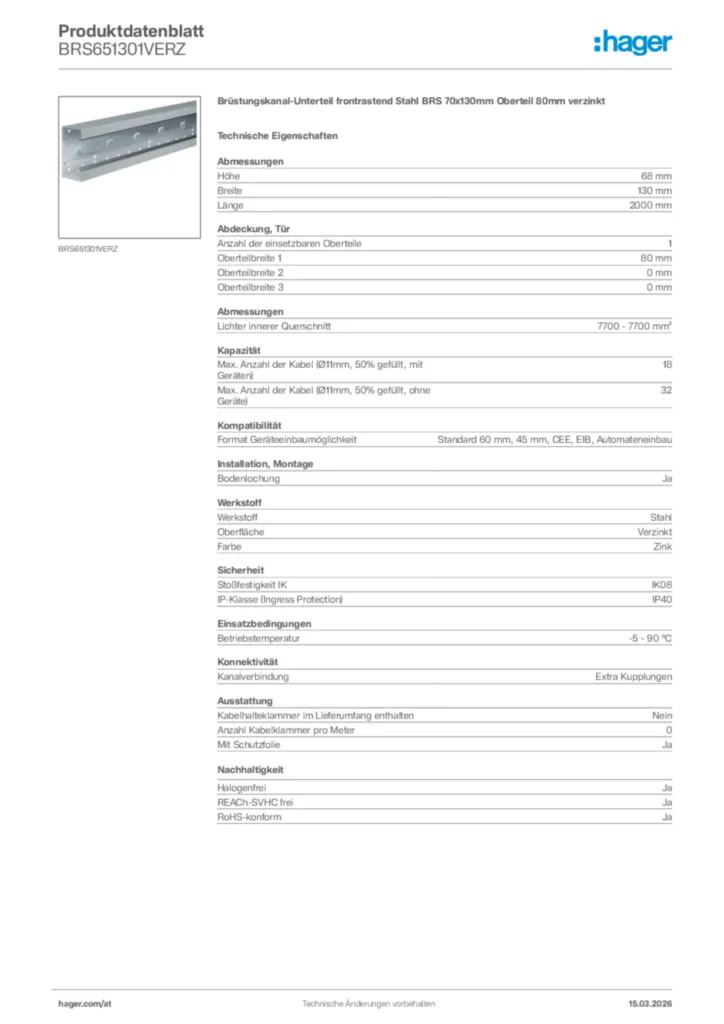

    • Product datasheet

      Bild Hager Produktdatenblatt BRS651301VERZ | Hager Deutschland

      Hager Produktdatenblatt BRS651301VERZ

      Brüstungskanal-Unterteil frontrastend Stahl BRS 70x130mm Oberteil 80mm verzinkt

      PDF

    • Technische Broschüre

      Bild 21AT0001MC_Broschuere_Br-Family_2021_04_WEB | Hager Deutschland

      21AT0001MC_Broschuere_Br-Family_2021_04_WEB

      Ein Brüstungskanalsystem für alle Fälle.

      PDF
      5,53 MB
      Bild Technische Broschüre de-AT 2022-07-06 | Hager Deutschland

      Technische Broschüre de-AT 2022-07-06

      PDF
      9,22 MB

    • Bestellhilfe

      Bild 21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB | Hager Deutschland

      21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB

      Bestellhilfe von Brüstungskanalsystemen

      PDF
      872,69 kB

    • Tool

      Bild Cable Management Revit Plugin | Hager Deutschland

      Cable Management Revit Plugin

      MSI
      50,17 MB

    • DXF Dateien

      Bild DXF Dateien International 2023-02-02 | Hager Deutschland

      DXF Dateien International 2023-02-02

      DXF
      365,63 kB

    • STEP Dateien

      Bild STEP Dateien International 2023-02-02 | Hager Deutschland

      STEP Dateien International 2023-02-02

      STP
      1,17 MB

    • With variables

      Bild Product drawing | Hager Deutschland

      Product drawing

      Produkt Zeichnung International 2023-02-02

      PDF
      67,64 kB

    • Tools

      Bild Online-Systemkonfigurator für Brüstungskanalsysteme | Hager Deutschland

      Online-Systemkonfigurator für Brüstungskanalsysteme

      Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.

      URL

    • Konformitätserklärung

      Bild CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019) | Hager Deutschland

      CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)

      Konformitätserklärung International 2019-08-23

      PDF
      42,74 kB
    Mehr Downloads

    Weitere Produkte zu diesem System

      5
    • 1
      BRS0802VERZ - Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      BRS0802VERZ
      Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      Preis
       15,12 €
      / m *
       15,12 €
      / m *
    • 2
      BRAP0802ELN - Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      BRAP0802ELN
      Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      Preis
       19,64 €
      / m *
       19,64 €
      / m *
    • 3
      BR652106D9011 - Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      BR652106D9011
      Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      Preis
       33,20 €
      / Stück *
       33,20 €
      / Stück *
    • 4
      BR6517069011 - Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      BR6517069011
      Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      Preis
       17,79 €
      / Stück *
       17,79 €
      / Stück *
    • 5
      BR6513069011 - Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      BR6513069011
      Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      Preis
       17,24 €
      / Stück *
       17,24 €
      / Stück *

    Ausschreibungstext

    Brüstungskanal-Unterteil frontrastend Stahl BRS 70x130mm Oberteil 80mm verzinkt

    Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Bei Oberteilbreite 120 mm C-Profil Geräteeinbau. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.

    Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

    Höhe: 68 mm
    Breite: 130 mm
    Länge: 2000 mm
    Anzahl der einsetzbaren Oberteile: 1
    Oberteilbreite 1: 80 mm
    Oberteilbreite 2: 0 mm
    Oberteilbreite 3: 0 mm
    Lichter innerer Querschnitt: 7700 - 7700 mm²
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 18
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 32
    Format Geräteeinbaumöglichkeit: Standard 60 mm, 45 mm, CEE, EIB, Automateneinbau
    Bodenlochung: Ja
    Werkstoff: Stahl
    Oberfläche: Verzinkt
    Halogenfrei: Ja
    Farbe: Zink
    Stoßfestigkeit IK: IK08
    IP-Klasse (Ingress Protection): IP40
    Kanalverbindung: Extra Kupplungen
    Kabelhalteklammer im Lieferumfang enthalten: Nein
    Anzahl Kabelklammer pro Meter: 0

    Fabrikat : Hager oder gleichwertig
    Artikel : BRS651301VERZ
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.
