Brüstungskanal-Unterteil zu BRS 100x210mm Oberteil 2x80mm aus Stahl verkehrsweiß BRS1002101D9016

Das Brüstungskanal-Unterteil BRS 100x210mm (doppelzügig) aus Stahlblech in Verkehrsweiß (RAL 9016) ermöglicht einen effizienten Geräteeinbau. Es ist nach DIN EN 50085-1 zertifiziert und bietet Bodenlochung für die Wandmontage sowie eine Rechtecklochung für die Clip-Technik für Konsolen. Das C-Profil unterstützt den Geräteeinbau bei einer Oberteilbreite von 2x80 mm. Zubehör wie Kupplungen und Trennwände sind verfügbar.
EAN
4012740989343
Marke
Hager
VPE
4 m
Preisgruppe
T01
Passende Tools
  • Online-Systemkonfigurator für Brüstungskanalsysteme
Preis
 142,02 €
/ m *
 142,02 €
/ m *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
Zum Geräteeinbau

Brüstungskanal-Unterteil zu BRS 100x210mm Oberteil 2x80mm aus Stahl verkehrsweiß

BRS1002101D9016

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (13)
    • Schall­bar­riere 1 Produkte verfügbar
    • Abschluss­stück für Wand­an­schluss­blende 1 Produkte verfügbar
    • Kupp­lung 1 Produkte verfügbar
    • Trenn­wand 1 Produkte verfügbar
    • Ober­teil 1 Produkte verfügbar
    • Ober­teil für Außeneck 1 Produkte verfügbar

    Optionales Zubehör

    • Schall­bar­riere
    • Abschluss­stück für Wand­an­schluss­blende
    • Kupp­lung
    • Trenn­wand
    • Ober­teil
    • Ober­teil für Außeneck
    • Ober­teil für Inneneck für Gerä­te­ein­bau­kanal
    • Inneneck
    • Außeneck
    • Flachwinkel
    • Ends­tück
    • Wand­an­schluss­blende
    • Schnitt­ka­schie­rung
    • L5804

      Schallbarriere mit Zöpfe (15 Teile)
       59,66 €  / Stück*
    • BR210WK9016

      Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 210mm Stahlblech vweiß
       18,07 €  / Stück*
    • BRS1002109D

      Kupplung Paar elektrisch/mechanisch Stahlblech zu BRS 100x210mm Oberteil 2x80mm
       14,85 €  / Set*
    • G1615

      Trennwand für Kanäle ohne C-Profil mit Stanzpfeifen BRS/LFS
       22,07 €  / m*
    • BRS08029016

      Brüstungskanal-Oberteil zu BRS mit Breite 80mm aus Stahlblech verkehrsweiß
       15,12 €  / m*
    • BRS0802A9016

      Außeneck-Abdeckung zu Brüstungskanal BRS Oberteil 80mm Stahlblech verkehrsweiß
       37,25 €  / Stück*
    • BRS0802I9016

      Inneneck-Abdeckung Stahlblech zu Brüstungskanal BRS Oberteil 80mm vweiß
       37,25 €  / Stück*
    • BRS1002104D9016

      Inneneck aus Grundprofil BRS 100x210mm Oberteil 2x80mm Stahlblech verkehrsweiß
       355,46 €  / Stück*
    • BRS1002103D9016

      Außeneck aus Grundprofil zu BRS 100x210mm Oberteil 2x80mm Stahlblech vweiß
       355,46 €  / Stück*
    • BRS1002105D9016

      Flachwinkel aus Grundprofil BRS 100x210mm Oberteil 2x80mm Stahlblech vweiß
       404,35 €  / Stück*
    • BRS1002106D9016

      Endstück schnittkaschierend zu BRS 100x210mm Oberteil 2x80mm Stahlblech vweiß
       53,79 €  / Stück*
    • BRS100210WD9016

      Wandanschlussblende zu BRS 100x210mm Oberteil 2x80mm aus Stahlblech vweiß
       45,25 €  / Stück*
    • BRS1002107D9016

      Schnittkaschierung zu BRS 100x210mm Oberteil 2x80mm aus Stahlblech vweiß
       26,19 €  / Stück*

    Technische Merkmale

    Abmes­sungen
    • Höhe
      100 mm
    • Breite
      210 mm
    • Länge
      2000 mm
    • Lichter innerer Quer­schnitt
      19310 - 19310 mm²
    Abde­ckung, Tür
    • Anzahl der einsetz­baren Ober­teile
      2
    • Ober­teil­breite 1
      80 mm
    • Ober­teil­breite 2
      80 mm
    • Ober­teil­breite 3
      0
    Kapa­zität
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
      53
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
      80
    Instal­la­tion, Montage
    • Boden­lo­chung
      Ja
    Werk­stoff
    • Werk­stoff
      Stahl
    • Ober­fläche
      Pulver­be­schichtet
    • Farbe
      Verkehrs­weiß
    • RAL Nummer
      9016
    Konnek­ti­vität
    • Kana­l­ver­bin­dung
      Extra Kupp­lungen
    Ausstat­tung
    • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
      Nein
    • Anzahl Kabel­klammer pro Meter
      0
    • Mit Schutz­folie
      Ja

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACh-SVHC frei Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    PEP - Installation trunking - series BRS (Steel) (english)
    PDF
    420,22 kB
    Hager REACH declaration BRS1002101D9016
    PDF
    Hager RoHS Report BRS1002101D9016
    PDF

    Downloads

    • Produktbild

      Bild BRS1002101D9016 | Hager Deutschland

      Produktbild BRS1002101D9016

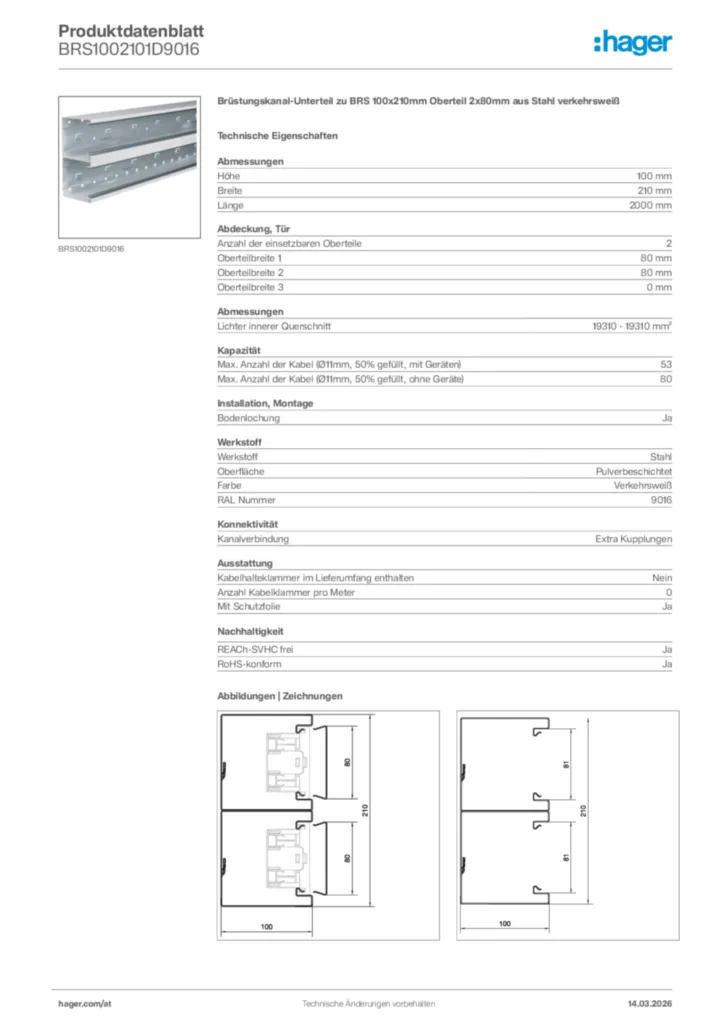

    • Product datasheet

      Bild Hager Produktdatenblatt BRS1002101D9016 | Hager Deutschland

      Hager Produktdatenblatt BRS1002101D9016

      Brüstungskanal-Unterteil zu BRS 100x210mm Oberteil 2x80mm aus Stahl verkehrsweiß

      PDF

    • Technische Broschüre

      Bild 21AT0001MC_Broschuere_Br-Family_2021_04_WEB | Hager Deutschland

      21AT0001MC_Broschuere_Br-Family_2021_04_WEB

      Ein Brüstungskanalsystem für alle Fälle.

      PDF
      5,53 MB
      Bild Technische Broschüre de-AT 2022-07-06 | Hager Deutschland

      Technische Broschüre de-AT 2022-07-06

      PDF
      9,22 MB

    • Bestellhilfe

      Bild 21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB | Hager Deutschland

      21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB

      Bestellhilfe von Brüstungskanalsystemen

      PDF
      872,69 kB

    • Tool

      Bild Cable Management Revit Plugin | Hager Deutschland

      Cable Management Revit Plugin

      MSI
      50,17 MB

    • DXF Dateien

      Bild DXF Dateien International 2023-02-02 | Hager Deutschland

      DXF Dateien International 2023-02-02

      DXF
      368,69 kB

    • STEP Dateien

      Bild STEP Dateien International 2023-02-02 | Hager Deutschland

      STEP Dateien International 2023-02-02

      STP
      1,21 MB

    • With variables

      Bild Product drawing | Hager Deutschland

      Product drawing

      Produkt Zeichnung International 2023-02-02

      PDF
      68,45 kB

    • Tools

      Bild Online-Systemkonfigurator für Brüstungskanalsysteme | Hager Deutschland

      Online-Systemkonfigurator für Brüstungskanalsysteme

      Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.

      URL

    • Konformitätserklärung

      Bild CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019) | Hager Deutschland

      CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)

      Konformitätserklärung International 2019-08-23

      PDF
      42,74 kB
    Mehr Downloads

    Weitere Produkte zu diesem System

      5
    • 1
      BRS0802VERZ - Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      BRS0802VERZ
      Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      Preis
       15,12 €
      / m *
       15,12 €
      / m *
    • 2
      BRAP0802ELN - Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      BRAP0802ELN
      Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      Preis
       19,64 €
      / m *
       19,64 €
      / m *
    • 3
      BR652106D9011 - Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      BR652106D9011
      Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      Preis
       33,20 €
      / Stück *
       33,20 €
      / Stück *
    • 4
      BR6517069011 - Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      BR6517069011
      Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      Preis
       17,79 €
      / Stück *
       17,79 €
      / Stück *
    • 5
      BR6513069011 - Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      BR6513069011
      Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      Preis
       17,24 €
      / Stück *
       17,24 €
      / Stück *

    Ausschreibungstext

    Brüstungskanal-Unterteil zu BRS 100x210mm Oberteil 2x80mm aus Stahl verkehrsweiß

    Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Bei Oberteilbreite 120 mm C-Profil Geräteeinbau. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.

    Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

    Höhe: 100 mm
    Breite: 210 mm
    Länge: 2000 mm
    Anzahl der einsetzbaren Oberteile: 2
    Oberteilbreite 1: 80 mm
    Oberteilbreite 2: 80 mm
    Oberteilbreite 3: 0 mm
    Lichter innerer Querschnitt: 19310 - 19310 mm²
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 53
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 80
    Bodenlochung: Ja
    Werkstoff: Stahl
    Oberfläche: Pulverbeschichtet
    Halogenfrei: Ja
    Farbe: Verkehrsweiß
    RAL Nummer: 9016
    Kanalverbindung: Extra Kupplungen
    Kabelhalteklammer im Lieferumfang enthalten: Nein
    Anzahl Kabelklammer pro Meter: 0

    Fabrikat : Hager oder gleichwertig
    Artikel : BRS1002101D9016
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.
