    Das Brüstungskanal-Unterteil BRS 100x210mm aus Stahlblech in Verkehrsweiß (RAL 9016) entspricht der DIN EN 50085-1. Es bietet Bodenlochung für direkte Wandmontage und Rechtecklochung für werkzeuglose Clip-Befestigung für Konsolen. Geeignet für Geräteeinbaukanäle mit frontrastendem, werkzeuglosem Geräteeinbau und C-Profil bei einer Oberteilbreite von 80 mm. Zubehör wie Kupplungen für Potenzialausgleich, Trennwände und Leitungsrückhalteklammern verfügbar.
    EAN
    4012740989336
    Marke
    Hager
    VPE
    4 m
    Preisgruppe
    T01
    Online-Systemkonfigurator für Brüstungskanalsysteme
    • tehalit BR-Ka­näle

    Brüstungskanal-Unterteil frontrastend zu BRS 100x210mm Oberteil 80mm Stahl vweiß BRS10021019016

    Preis
     94,75 €
    / m *
     94,75 €
    / m *
    Fachgroßhandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Brüstungskanal-Unterteil frontrastend zu BRS 100x210mm Oberteil 80mm Stahl vweiß

    BRS10021019016

    • Zubehör
    • Technische Merkmale
    • Umweltwert
    • Downloads
    • Weitere Produkte
    • Ausschreibungstext
    Datenblatt

    Vervollständigen Sie Ihr System

    Optionales Zubehör

  • Mehr sehen (14)
    • Schall­bar­riere 1 Produkte verfügbar
    • Abschluss­stück für Wand­an­schluss­blende 1 Produkte verfügbar
    • Kupp­lung 1 Produkte verfügbar
    • Trenn­wand 1 Produkte verfügbar
    • Ober­teil 1 Produkte verfügbar
    • Ober­teil für Außeneck 1 Produkte verfügbar

    Optionales Zubehör

    • Schall­bar­riere
    • Abschluss­stück für Wand­an­schluss­blende
    • Kupp­lung
    • Trenn­wand
    • Ober­teil
    • Ober­teil für Außeneck
    • Ober­teil für Inneneck für Gerä­te­ein­bau­kanal
    • Ends­tück
    • Inneneck
    • Außeneck
    • Flachwinkel
    • T-Stück
    • Wand­an­schluss­blende
    • Schnitt­ka­schie­rung
    • L5804

      Schallbarriere mit Zöpfe (15 Teile)
       61,99 €  / Stück*
    • BR210WK9016

      Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 210mm Stahlblech vweiß
       18,77 €  / Stück*
    • BRS1002109

      Kupplung Paar elektrisch/mechanisch Stahlblech zu BRS 100x210mm Oberteil 80mm
       15,88 €  / Set*
    • G1615

      Trennwand für Kanäle ohne C-Profil mit Stanzpfeifen BRS/LFS
       22,93 €  / m*
    • BRS08029016

      Brüstungskanal-Oberteil zu BRS mit Breite 80mm aus Stahlblech verkehrsweiß
       15,71 €  / m*
    • BRS0802A9016

      Außeneck-Abdeckung zu Brüstungskanal BRS Oberteil 80mm Stahlblech verkehrsweiß
       38,70 €  / Stück*
    • BRS0802I9016

      Inneneck-Abdeckung Stahlblech zu Brüstungskanal BRS Oberteil 80mm vweiß
       38,70 €  / Stück*
    • BRS10021069016

      Endstück schnittkaschierend zu BRS 100x210mm Oberteil 80mm Stahlblech vweiß
       99,25 €  / Stück*
    • BRS10021049016

      Inneneck aus Grundprofil zu BRS 100x210mm Oberteil 80mm Stahlblech verkehrsweiß
       307,78 €  / Stück*
    • BRS10021039016

      Außeneck aus Grundprofil zu BRS 100x210mm Oberteil 80mm Stahlblech verkehrsweiß
       307,78 €  / Stück*
    • BRS10021059016

      Flachwinkel aus Grundprofil BRS 100x210mm Oberteil 80mm Stahlblech verkehrsweiß
       377,35 €  / Stück*
    • BRS10021089016

      T-Stück aus Grundprofil zu BRS 100x210mm Oberteil 80mm Stahlblech verkehrsweiß
       233,85 €  / Stück*
    • BRS100210W9016

      Wandanschlussblende zu BRS 100x210mm Oberteil 80mm aus Stahlblech vweiß
       47,01 €  / Stück*
    • BRS10021079016

      Schnittkaschierung zu BRS 100x210mm Oberteil 80mm aus Stahlblech verkehrsweiß
       27,21 €  / Stück*

    Technische Merkmale

    Abmes­sungen
    • Höhe
      100 mm
    • Breite
      210 mm
    • Länge
      2000 mm
    • Lichter innerer Quer­schnitt
      19950 - 19950 mm²
    Abde­ckung, Tür
    • Anzahl der einsetz­baren Ober­teile
      1
    • Ober­teil­breite 1
      80 mm
    • Ober­teil­breite 2
      0
    • Ober­teil­breite 3
      0
    Kapa­zität
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
      69
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
      82
    Instal­la­tion, Montage
    • Boden­lo­chung
      Ja
    Werk­stoff
    • Werk­stoff
      Stahl
    • Ober­fläche
      Pulver­be­schichtet
    • Farbe
      Verkehrs­weiß
    • RAL Nummer
      9016
    Sicherheit
    • Stoß­fes­tig­keit IK
      IK08
    • IP-Klasse (Ingress Protec­tion)
      IP40
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -5 - 90 °C
    Konnek­ti­vität
    • Kana­l­ver­bin­dung
      Extra Kupp­lungen
    Ausstat­tung
    • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
      Nein
    • Anzahl Kabel­klammer pro Meter
      0
    • Mit Schutz­folie
      Ja

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACh-SVHC frei Ja

    Zertifizierungen und Dokumente

    PEP - Installation trunking - series BRS (Steel) (english)
    PDF
    420,22 kB
    Hager REACH declaration BRS10021019016
    PDF
    Hager RoHS Report BRS10021019016
    PDF

    Downloads

    • Produktbild

      Bild BRS10021019016 | Hager Deutschland

      Produktbild BRS10021019016

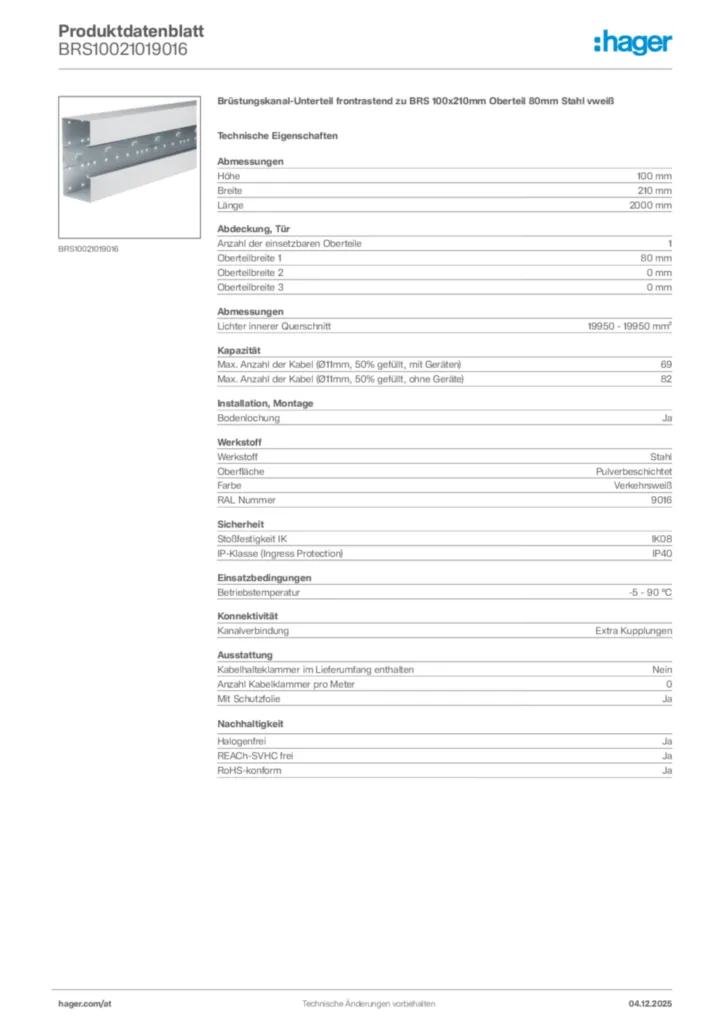

    • Product datasheet

      Bild Hager Produktdatenblatt BRS10021019016 | Hager Deutschland

      Hager Produktdatenblatt BRS10021019016

      Brüstungskanal-Unterteil frontrastend zu BRS 100x210mm Oberteil 80mm Stahl vweiß

      PDF

    • Technische Broschüre

      Bild 21AT0001MC_Broschuere_Br-Family_2021_04_WEB | Hager Deutschland

      21AT0001MC_Broschuere_Br-Family_2021_04_WEB

      Ein Brüstungskanalsystem für alle Fälle.

      PDF
      5,53 MB
      Bild Technische Broschüre de-AT 2022-07-06 | Hager Deutschland

      Technische Broschüre de-AT 2022-07-06

      PDF
      9,22 MB

    • Bestellhilfe

      Bild 21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB | Hager Deutschland

      21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB

      Bestellhilfe von Brüstungskanalsystemen

      PDF
      872,69 kB

    • Tool

      Bild Cable Management Revit Plugin | Hager Deutschland

      Cable Management Revit Plugin

      MSI
      50,17 MB

    • DXF Dateien

      Bild DXF Dateien International 2023-02-02 | Hager Deutschland

      DXF Dateien International 2023-02-02

      DXF
      365,68 kB

    • STEP Dateien

      Bild STEP Dateien International 2023-02-02 | Hager Deutschland

      STEP Dateien International 2023-02-02

      STP
      2,28 MB

    • With variables

      Bild Product drawing | Hager Deutschland

      Product drawing

      Produkt Zeichnung International 2023-02-02

      PDF
      67,48 kB

    • Tools

      Bild Online-Systemkonfigurator für Brüstungskanalsysteme | Hager Deutschland

      Online-Systemkonfigurator für Brüstungskanalsysteme

      Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.

      URL

    • Konformitätserklärung

      Bild CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019) | Hager Deutschland

      CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)

      Konformitätserklärung International 2019-08-23

      PDF
      42,74 kB
    Mehr Downloads

    Weitere Produkte zu diesem System

      5
    • 1
      BRS0802VERZ - Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      BRS0802VERZ
      Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      Preis
       15,71 €
      / m *
       15,71 €
      / m *
    • 2
      BRAP0802ELN - Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      BRAP0802ELN
      Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      Preis
       20,41 €
      / m *
       20,41 €
      / m *
    • 3
      BR652106D9011 - Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      BR652106D9011
      Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      Preis
       34,49 €
      / Stück *
       34,49 €
      / Stück *
    • 4
      BR6517069011 - Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      BR6517069011
      Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      Preis
       18,48 €
      / Stück *
       18,48 €
      / Stück *
    • 5
      BR6513069011 - Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      BR6513069011
      Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      Preis
       17,91 €
      / Stück *
       17,91 €
      / Stück *

    Ausschreibungstext

    Brüstungskanal-Unterteil frontrastend zu BRS 100x210mm Oberteil 80mm Stahl vweiß

    Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Bei Oberteilbreite 120 mm C-Profil Geräteeinbau. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.

    Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

    Höhe: 100 mm
    Breite: 210 mm
    Länge: 2000 mm
    Anzahl der einsetzbaren Oberteile: 1
    Oberteilbreite 1: 80 mm
    Oberteilbreite 2: 0 mm
    Oberteilbreite 3: 0 mm
    Lichter innerer Querschnitt: 19950 - 19950 mm²
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 69
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 82
    Bodenlochung: Ja
    Werkstoff: Stahl
    Oberfläche: Pulverbeschichtet
    Halogenfrei: Ja
    Farbe: Verkehrsweiß
    RAL Nummer: 9016
    Stoßfestigkeit IK: IK08
    IP-Klasse (Ingress Protection): IP40
    Kanalverbindung: Extra Kupplungen
    Kabelhalteklammer im Lieferumfang enthalten: Nein
    Anzahl Kabelklammer pro Meter: 0

    Fabrikat : Hager oder gleichwertig
    Artikel : BRS10021019016
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.
